1. Principle of Operation
The AIRFOG USA thermal fogger model
operate on the pulse-jet
principle. Air and fuel mixture from the
carburetor is ignited in the combustion chamber
then expels the exhausted gasses through
resonator tube in a lower frequency pulse. At the
end of the resonator, a fogging solution is injected
into the exhausted gasses and atomized into fine
aerosol droplets to create a fog. As the exhausted
gasses are expelled, cold air is drawn in along the
length of resonator tube through cooling jacket,
temperature is low at the injection point of fogging
solution at around 40~60 degree celcius and
exposure time only 4-5 milliseconds, so active
ingredients in the fog solution are not adversely
affected by heat.

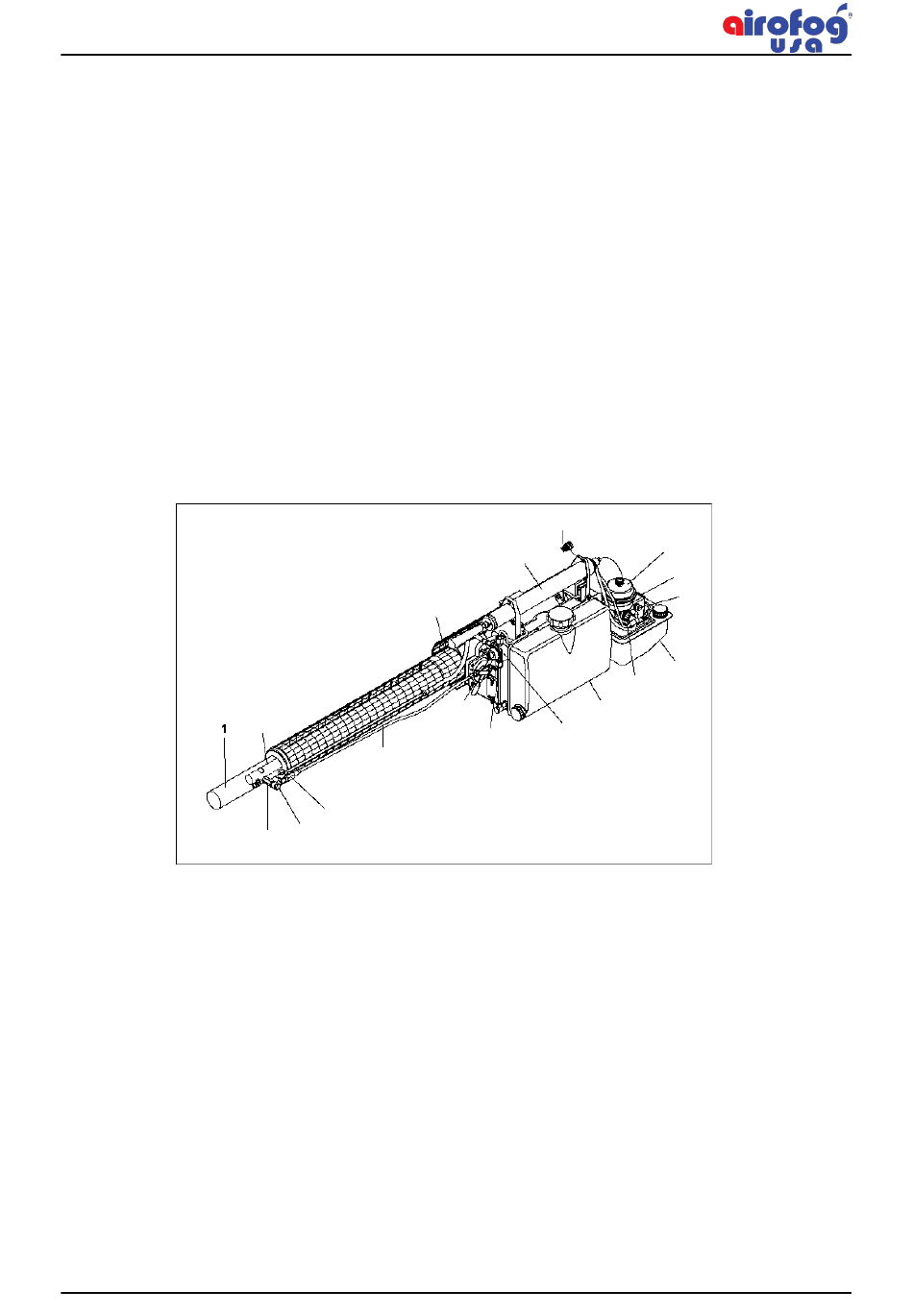

1. Fog tube (108)
2. Solution socket (114)
3. Dosage nozzle (117)
4. Solution line (116)
5. Solution tap (120)
6. Battery cover (71)
7. Solution tank (1)
8. Swirl vane (26)
9. Gasoline tank (10)
10. Gasoline stop button (52)
11. Carburetor (23)
12. Air intake valve (30)
13. Starter button (78)
14. Air pump (89)
15. Cooling jacket (100)
16. Resonator (97)
17. Emergency cut-off device
18. Connecting piece Bowden cable
4
1 6
4
18
3
2
1. Funktionsweise
Die AIRFOG USAThermalnebelgeräte, Modell
AR35(E) u nd AE9(E), funktionieren nach dem
Pulsstrahlprinzip. Das Kraftstoff-Luft-Gemisch vom
Vergaser wird in der Brennkammer entzündet, die
Gase werden dann mit niedriger Pulsfrequenz durch
das Resona-torrohr ausgestoßen. Am Ende des
Resonators wird eine Nebellösung in die
ausgestoßenen Gase einge-leitet und zur
Nebelbildung in feinste Aerosoltröpf-chen zerstäubt.
Beim Ausstoßen der Gase wird über den Kühlmantel
entlang der Länge des Resonato-rrohrs kalte Luft
eingesaugt. Am Einleitungspunkt der Nebellösung
herrscht eine niedrige Temperatur von 40-60 °C, und
die Expositionszeit beträgt nur 4-5 Millisekunden,
damit aktive Bestandteile der Nebellösung nicht durch
die Wärme beeinträchtigt werden.
13
14
15
17
7
5
6
1. Nebelrohr (108)
2. Lösungsstutzen (114)
3. Dosierdüse (117)
4. Lösungsleitung (116)
5. Lösungshahn (120)
6. Batterieabdeckung (71)
7. Lösungsbehälter (1)
8. Dralleinsatz (26)
9. Benzintank (10)
10. Unterbrecher der Benzinzufuhr (52)
11. Vergaser (23)
12. Lufteinlassventil (30)
13. Anlasser (78)
14. Luftpumpe (89)
15. Kühlmantel (100)
16. Resonator (97)
17. Notabschaltung
18. Verbindungsstück-Bowdenzug
1 2
11
10
9
8
Fig.1
AR: V2015-03
