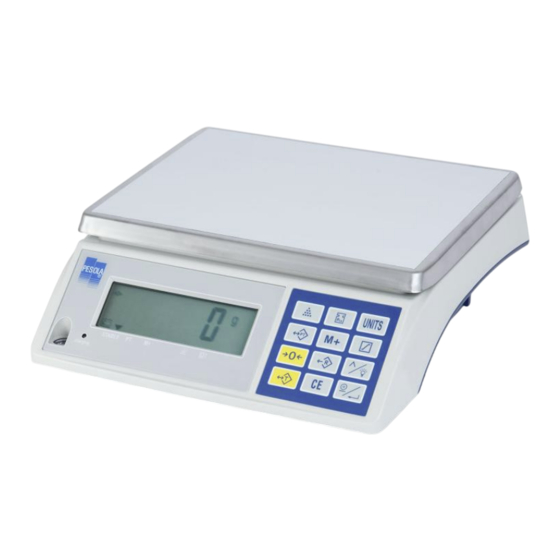

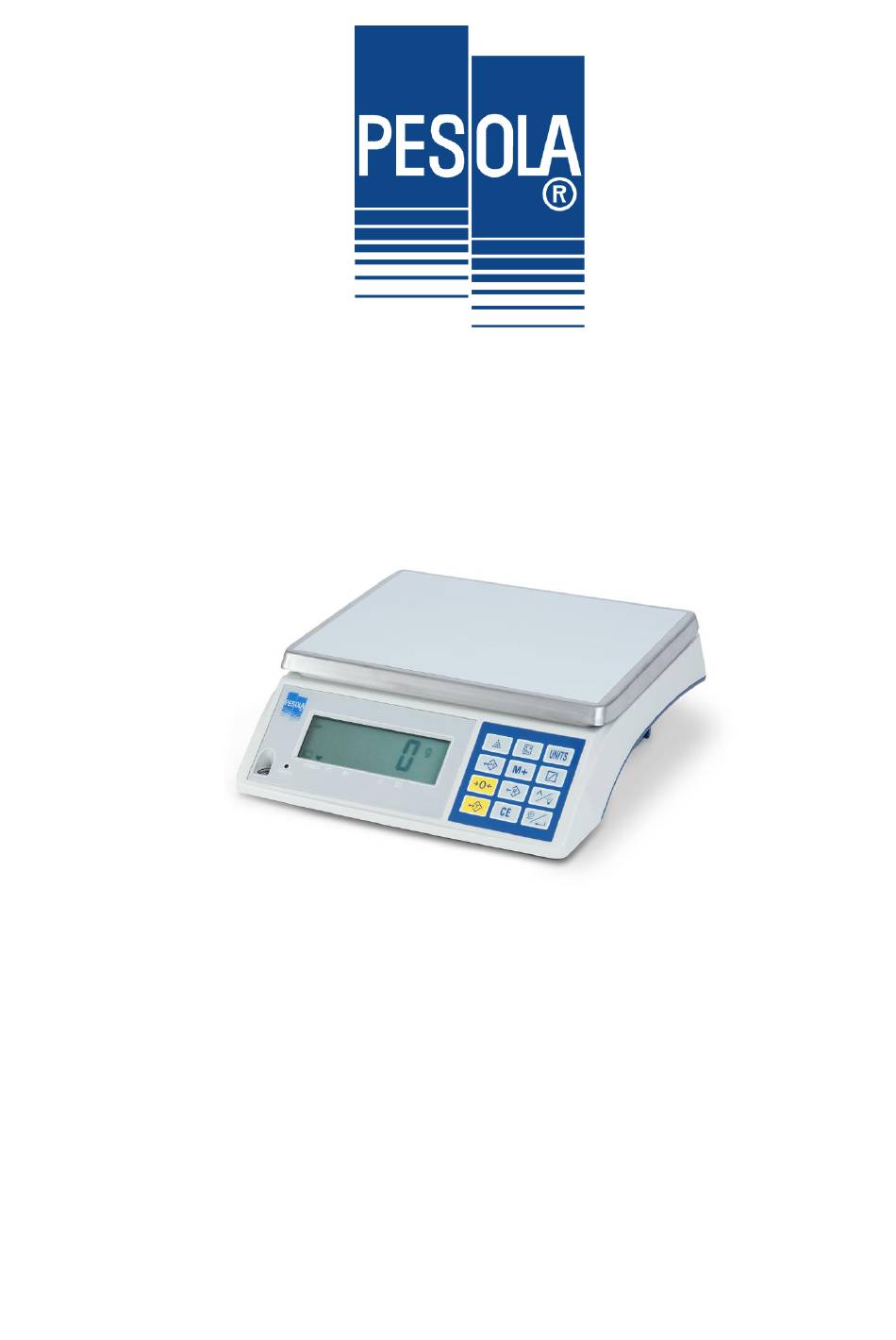

- Seite 1 Bedienungsanleitung Multifunktionelle Tischwaage PTS6K-MF 6 kg d=0.2g PTS15K-MF 15 kg d=0.5g...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Allgemeine Hinweise......................1 1 Beschreibung ........................3 1-1 Technische Angaben ....................3 1-2 Anzeige ........................4 1-3 Beschreibung der Tastenfunktionen ................. 5 1-4 Stromversorung ......................5 1-5 Fehleranzeigen ......................6 2 Bedienungsanleitung ...................... 7 2-1 Beleuchtung der Anzeige ..................7 2-2 Wäge-Funktionen ..................... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise 1. Die Waage auf stabilen, horizontalen Untergrund stellen. 2. Schmutz, Staub, Feuchtigkeit und aggressive Flüssigkeiten vermeiden. 3. Das Wägegut in die Mitte der Plattform legen. 4. Keine Lasten über längere Zeit auf der Plattform aufliegen lassen. 5. Das maximale Gewicht darf nicht überschritten werden 6. -
Seite 5: Eingebaute Wiederaufladbare Batterie
Eingebaute wiederaufladbare Batterie: Die Waage sollte alle 3 Monate aufgeladen werden um eine Total-Entladung zu vermeiden. Der Ladezyklus sollte 8~10 Stunden dauern. Die Batterie bei max. Umgebungstemperatur von 45°C betreiben. Unterhalt der Batterie 1. Batterie nur kontrolliert entladen. Leere Batterie umgehend wieder aufladen. 2. -
Seite 6: Beschreibung
Beschreibung 1-1 Technische Angaben 1. High performance A/D Einheit 0.3 uV/D hohe Empfindlichkeit einstellbarer Nullpunkt: 2mV~ +5mV Abtastrate 15 / sek. Signaleingang -4mV ~ +30mV Wägezelle-Spannungsversorg.: 5V DC ±2% 100mA Linearität 0.01% 2. RS232 Data Interface 3. LCD Anzeige 4. Wiederaufladbare Batterie 5. -
Seite 7: Anzeige
1-2 Anzeige Obere Gewichts-Limite (Toleranz) Aktuelles Gewicht innerhalb Limiten (innerhalb Toleranz) Untere Gewichts-Limite (Toleranz) →O← Null (0.0) Anzeige “Net weight” Netto-Gewicht “Low Battery” Anzeige ▼1 “Stable”; Waage stabilisiert ▼2 TARE aktiv ▼3 (M+) Gewichtsummierung aktiv ▼4 Keine Funktion ▼5 Referenz-Gewicht zu tief ▼6 Gewichtseinheit zu tief ▼7... -
Seite 8: Beschreibung Der Tastenfunktionen
1-3 Beschreibung der Tastenfunktionen Umschalten der Gewichtseinheiten; Zählfunktion ausschalten. Anzeige und Eingabe der Gewichts-Limiten (Wägen mit Toleranzbereich) Gewichtsummierung. TARE Funktion Anzeige des TARE Wertes. Anzeige der eingestellten Werte. Löschen der eingestellten Werte. Zurücksetzen der Waage auf 0. Ziffersteuerung bei Eingabe. Drucker-Ansteuerung. Eingabe der Werte. -
Seite 9: Fehleranzeigen
Batterie-Alarm Falls das Symbol blinkt, muss die Batterie aufgeladen werden. Die Waage wird automatisch ausgeschaltet. Die Batterie muss ganz aufgeladen werden. Erscheint das Symbol ist die Genauigkeit der Waage nicht mehr gewährleistet. 1-5 Fehleranzeigen Übergewicht; mehr als 9d vom Maximalgewicht (d=division) Der 0-Wert beim Einschalten über +10% FS. -
Seite 10: Bedienungsanleitung
2 Bedienungsanleitung 2-1 Beleuchtung der Anzeige um Beleuchtungsart anzuwählen: “Auto Backlight”. Automatisches Einschalten der Beleuchtung bei Anzeige grosser 0.0. Die Beleuchtung wird 10 Sekunden nach Erreichen von 0.0 wieder ausgeschaltet Beleuchtung immer eingeschaltet. Beleuchtung ausgeschaltet. 2-2 Wäge-Funktionen 2-2-1 Anwahl der Masseinheit Nach Systemtest, Taste betätigen, um die entsprechende Masseinheit anzuwählen. - Seite 11 Einstellung “Signalton-Funktion” z.B. Signalton-Funktion = 22 Anzeige Taste 1 x Anzeige Taste 2 x Taste 1 x Anzeige Taste 2 x Anzeige Taste 1 x Anzeige Wägen ohne Toleranzbereich (auf eingestelltes Gewicht) Nach Einstellung “Untere Limite”...
-
Seite 12: Gewichtsummierung
Anzeige: 10d Low Limit High Limit ◆ Funktion “Wägen mit Toleranzbereich” ausschalten; Taste betätigen. 2. Anzeige der eingestellten Werte Anzeige “Untere Limite” LO Taste dann Taste Anzeige “Obere Limite” HI Taste Anzeige “Signalton-Funktion”... -
Seite 13: Anzeige Auf Null Zurücksetzen
2. Löschen der Gewichtsummierungs-Werte Taste dann Taste betätigen um alle Werte zurück zu setzen. Bei Umschaltung auf Wäge-Funktion oder Zähl-Funktion; bei Umschaltung der Gewichts-Einheit (kg, lb) Ausschalten der Waage. 3. Anzeigen der Gewichtsummierungs-Werte Taste betätigen um die Anzahl der Gewichtsummierungen und das aktuelle Gesamtgewicht anzuzeigen. -
Seite 14: Zähl-Funktion
2. Wenn das Gewicht des Behälter bekannt ist. Taste betätigen. Anzeige Mit Tasten Eingabe von TARE-Gewicht des Behälters. Nach Abschluss der Eingabe steht Indikator “” auf Position “PT” und “Net” wird angezeigt. Teile in Behälter ablegen; das Netto-Gewicht wird angezeigt. ... -
Seite 15: Eingabe Der Funktions-Parameter
3 Eingabe der Funktions-Parameter Waage einschalten. Während Systemtest, Taste gedrückt halten bis auf der Anzeige die Software Versions-Nummer angezeigt wird: Taste loslassen. Das System befindet sich nun im Konfigurations-Modus; Anzeige: Reserviert Taste Taste Reserviert Reserviert Taste Taste Reserviert Wägen mit Toleranzbereich Parameter Taste Taste RS-232 Daten-Schnittstelle Konfig. -
Seite 16: Wägen Mit Toleranzbereich
Wägen mit Toleranzbereich (Parameter bleiben erhalten ei ausgeschalteter Waage) Wenn aktiviert ist, ist nicht aktiv. Taste oder um die Funktion F4 anzuwählen Anzeige: Taste Taste 5 x betätigen um HI, OK, LO Werte zu löschen Eing. untere Limite LO (LO Wert 10d) Taste Taste... -
Seite 17: Rs-232 Daten-Schnittstelle (Option)
RS-232 Daten-Schnittstelle (Option) Taste oder zu wählen der F5 Funktion Anzeige = erhöht den Wert um 1, oder wählt die Baudrate von 1200, 2400,4800 und 9600(default setting). Taste = Bestätigung Anzeige default setting Übertragungs-Funktion Keine Übertragung (RS-232 closed) Übertragung wenn “Stable” * Taste Kontinuierliche Übertragung Anwahl Übertragungs-F. - Seite 18 RS-232 Interface Format I . Mode: UART Signal of EIA-RS0232 C II . Format : 1. Baud rate : 1 200, 2 400, 4 800, 9 600 bits/second 2. Data bits : 8 bits 3. Parity bit : None 4. Stop bits : 1 bit 5.
- Seite 19 HEAD1 ( 2 BYTES ) HEAD2 ( 2 BYTES ) OL - Overload , Under load TR - TARE Mode ST - Display is Stable NT - NET Mode US - Display is Unstable GS - GROSS Mode DATA ( 7 or 8 BYTE ) 2B ( HEX ) = “...
- Seite 20 Press key to transmit (simple mode) WT/UNIT ( kg / lb ) - - - - - - - - - - - - - - Press 0001 1.0000 Press 0002 1.0000 Press 0003 1.0000 Press 0004 1.0000 ...
- Seite 21 Stable Transmission (totalizing mode) WT/UNIT ( kg / lb ) - - - - - - - - - - - - - - The scale is stable 0001 1.0000 The scale is stable 0002 1.0000 The scale is stable 0003 1.0000 ...
- Seite 22 Then the printing form is: FR”WT3N ” 1,200 0,700 0,300 0,200 000020001000000020 P1,1 key or key twice to clear the format Then, form of clearing the printing: “ “ <LF> ? <LF> TN TN TN <LF> TW TW TW TW TW TW <LF> TA TA TA <LF>...
-
Seite 23: Beenden Der Funktions-Parameter Eingabe
Beenden der Funktions-Parameter Eingabe Taste oder um Funktion F6 zu wählen Anzeige: Taste Zählt zurück auf 0. Parameter-Eingabe wird beendet Anzeigen der internen Daten Taste oder um Funktion F7 zu wählen Anzeige Taste Interne Daten Taste... -
Seite 24: G-Wert Kalibration
G-Wert Kalibration Taste oder um Funktion F10 zu wählen. Anzeige: Es können bis zu 9 G-Wert Datensätze eingegeben werden. Die früheren Werte können angezeigt aber nicht überschrieben werden. Taste nach 1 Sek. Taste Anzeige des bestehenden eingegebenen G-Wertes no. 6 Taste nach 1 Sek. -
Seite 25: Identifikation-Nr. (Id Code Setting)
Identifikation-Nr. (ID Code Setting) ， ， F5 muss entsprechend programmiert sein: Taste oder um die Funktion F11 wählen Anzeige: Taste Geräte-Nummer (ID) Eingabe: Taste Eingabe 01 ~ 99 Vorgegeben (Default): 00 (1) “00”: RS-232 sendet keine Geräte-Nr. (2) “01~99”: RS-232 sendet Geräte-Nr. Taste RS232 DATA FORMAT (Parameter F5 ) Senden der Daten wenn “Stable”... -
Seite 26: Print-Taste Funktionen
Print-Taste Funktionen Taste oder betätigen F12 wählen Anzeige Taste Taste 0 ~ 2 Standart-Wert: 0 Taste Taste um aktuelles Gewicht zu drucken. Abweichungen innerhalb ±1d ~ ±10d, oder Gesamtgewicht wenn Abweichung ist über ±10d. （d=division） Taste um aktuelles Gewicht sofort zu drucken. (keine Gewichtsumierung) Taste Aktuelles Gewicht wird gedruckt, wenn der Wert... -
Seite 27: Printing Orders When Is Set As
Printing orders when is set as No.0 No print. No.1 TICKET NO. No.2 No.3 No.4 No.5 No.6 No.7 No.8 No print No.9 No print Contains a 9-digit code is set as The format of is as following WT/UNIT (kg / lb) - - - - - - - - - - - - - - ... - Seite 28 is set as The format of is as following P/N 012345678901 TICKET NO. 0001 75.01kg 0.00kg 0.00kg 75.01kg WT/UNIT ( kg / lb ) - - - - - - - - - - - - - - Press 0001 1.0000 key or Press...
-
Seite 29: Appendix 1 7-Segment Anzeige
Appendix 1 7-Segment Anzeige Nummer Anzeige Buchstabe Anzeige Buchstabe Anzeige ℃... - Seite 32 PESOLA Präzisionswaagen AG Chaltenbodenstrasse 4A 8834 Schindellegi Switzerland Tel +41 (0)41 769 60 40 Fax +41 (0)41 769 60 42 e-mail: info@pesola.com Internet: www.pesola.com...
