Übersicht; Bedienelemente Vorderseite; Anschlüsse Rückseite - Opera TV 4271 Bedienungsanleitung

LCD 4279.book Page 60 Tuesday, August 14, 2007 12:03 PM

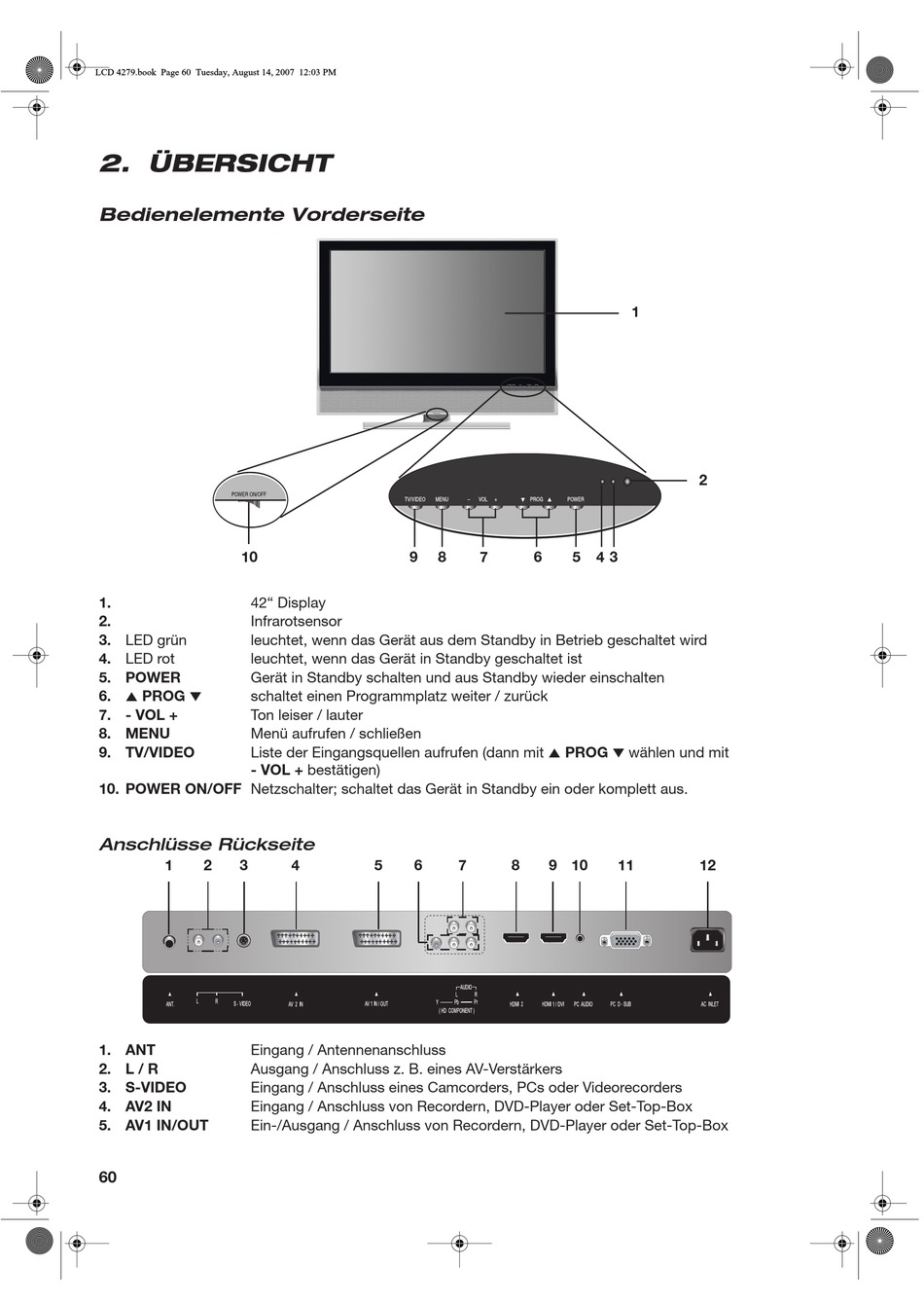

2. ÜBERSICHT

Bedienelemente Vorderseite

10
1. 42" Display
2. Infrarotsensor
3. LED grün leuchtet, wenn das Gerät aus dem Standby in Betrieb geschaltet wird
4. LED rot leuchtet, wenn das Gerät in Standby geschaltet ist
5. POWER Gerät in Standby schalten und aus Standby wieder einschalten
6. 5 PROG ∞
schaltet einen Programmplatz weiter / zurück
7. - VOL + Ton leiser / lauter
8. MENU Menü aufrufen / schließen
Liste der Eingangsquellen aufrufen (dann mit 5 PROG ∞ wählen und mit
9. TV/VIDEO
- VOL + bestätigen)
10. POWER ON/OFF Netzschalter; schaltet das Gerät in Standby ein oder komplett aus.
Anschlüsse Rückseite
1 2 3
1. ANT Eingang / Antennenanschluss
2. L / R Ausgang / Anschluss z. B. eines AV-Verstärkers
3. S-VIDEO Eingang / Anschluss eines Camcorders, PCs oder Videorecorders
4. AV2 IN Eingang / Anschluss von Recordern, DVD-Player oder Set-Top-Box
5. AV1 IN/OUT Ein-/Ausgang / Anschluss von Recordern, DVD-Player oder Set-Top-Box
60
9 8
4 5 6 7
1
7 6 5 4 3
8 9 10 11
2
12
