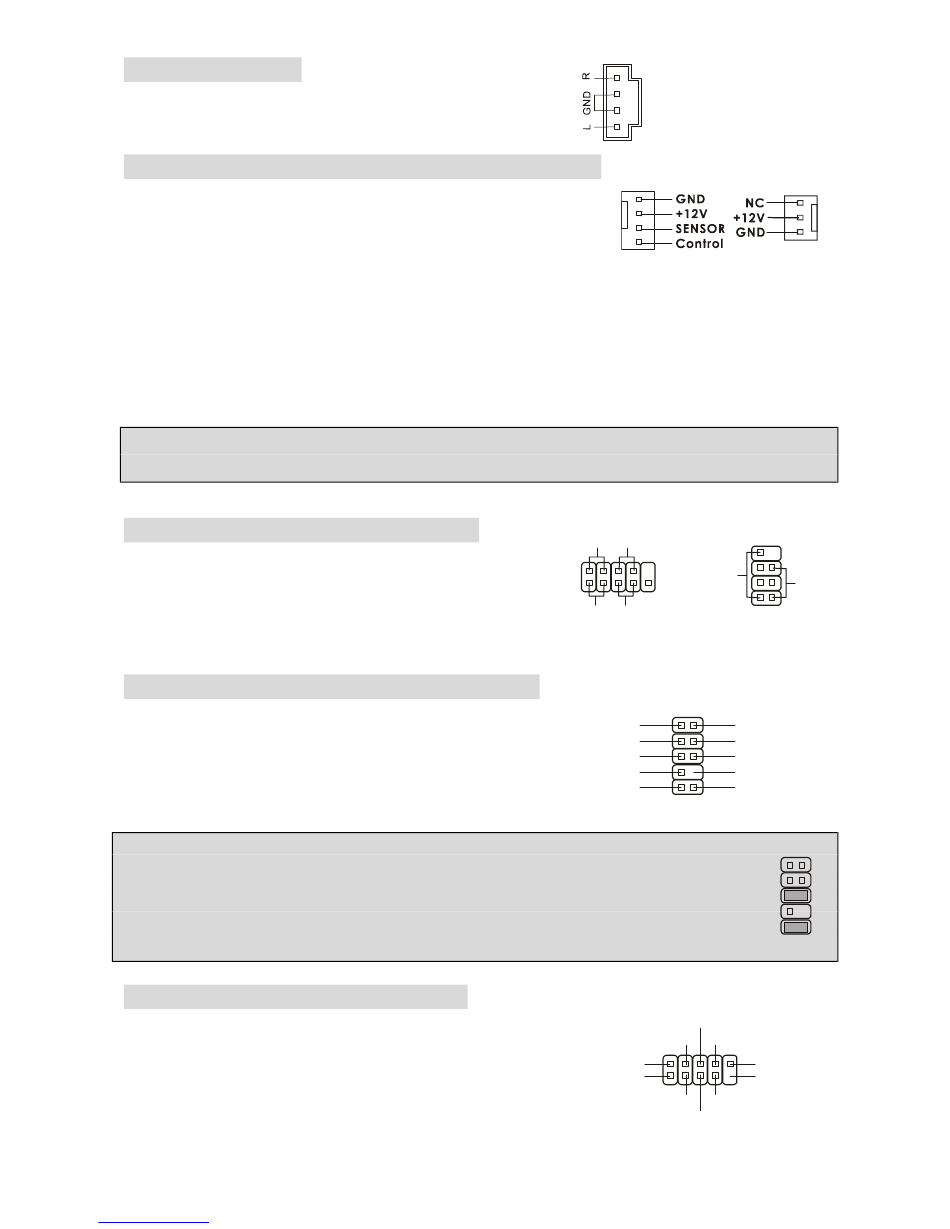

CD- Eingang: CD1
Hier kann das Audiokabel des CD-ROM
Laufwerkes angeschlossen werden.
Stromanschlüsse für Lüfter: CPUFAN1/SYSFAN1
Der vierpolige Anschluss CPUFAN1 (Prozessorlüfter) und der
dreipolige Anschluss SYSFAN1 (Systemlüfter) unterstützen aktive
Systemlüfter mit + 12V. CPUFAN1 kann drei- und vierpolige
Stecker unterstützen. Wenn Sie den Stecker mit dem
Anschluss verbinden, sollten Sie immer darauf achten, dass der rote Draht der positive Pol ist
und mit +12V verbunden werden sollte, der schwarze Draht ist der Erdkontakt und sollte mit
GND verbunden werden. Ist Ihr Mainboard mit einem Chipsatz zur Überwachung der
Systemhardware und Steuerung der Lüfter versehen, dann brauchen Sie einen speziellen Lüfter
mit Tacho, um diese Funktion zu nutzen.
MSI weist darauf hin...
Bitten Sie stets Ihren Händler um Hilfe bei der Auswahl des geeigneten CPU Kühlers.
Frontpaneel Anschlüsse: JFP1/JFP2
Das Mainboard verfügt über zwei Anschlüsse für das
Frontpaneel, diese dienen zum Anschluss der Schalter
und LEDs des Frontpaneels. JFP1 erfüllt die
Anforderungen des "Intel Front Panel I/O Connectivity
Design Guide".
Audioanschluss des Frontpaneels: JAUD1
Der Audio Vorderanschluss ermöglicht den Anschluss
von Audioein- und -ausgängen eines Frontpaneels.
Der Anschluss entspricht den Richtlinien des "Intel®
Front Panel I/O Connectivity Design Guide".
MSI Reminds You...
Wenn Sie die vorderen Audioanschlüsse nicht verwenden, müssen die Pins 5 & 6 und
9 & 10 mit sog. „Jumpern" gebrückt werden, um die Signalausgabe auf die hinteren
Audioanschlüsse umzuleiten. Andernfalls ist der Line -Out Ausgang im hinteren
Anschlussfeld ohne Funktion.
USB Vorderanschluss: USB1/USB2
Das Mainboard verfügt über zwei Standard- USB- 2.0-
Anschlüsse in Form der Stift- Blöcke USB1 und USB2. Die
USB 2.0 Technologie erhöht den Datendurchsatz auf maximal
480Mbps, 40 mal schneller als USB 1.1 und ist bestens
geeignet, Hochgeschwindigkeits- USB- Peripheriegeräte
