2.2.2

Datenprozessor mit Ausleger am Profil-Projektor befestigen

1) Je nach Anzahl der seitlich am Profil-Projektor vorhandenen Gewindebohrungen ist bei
der Montage des Auslegers unterschiedlich vorzugehen.

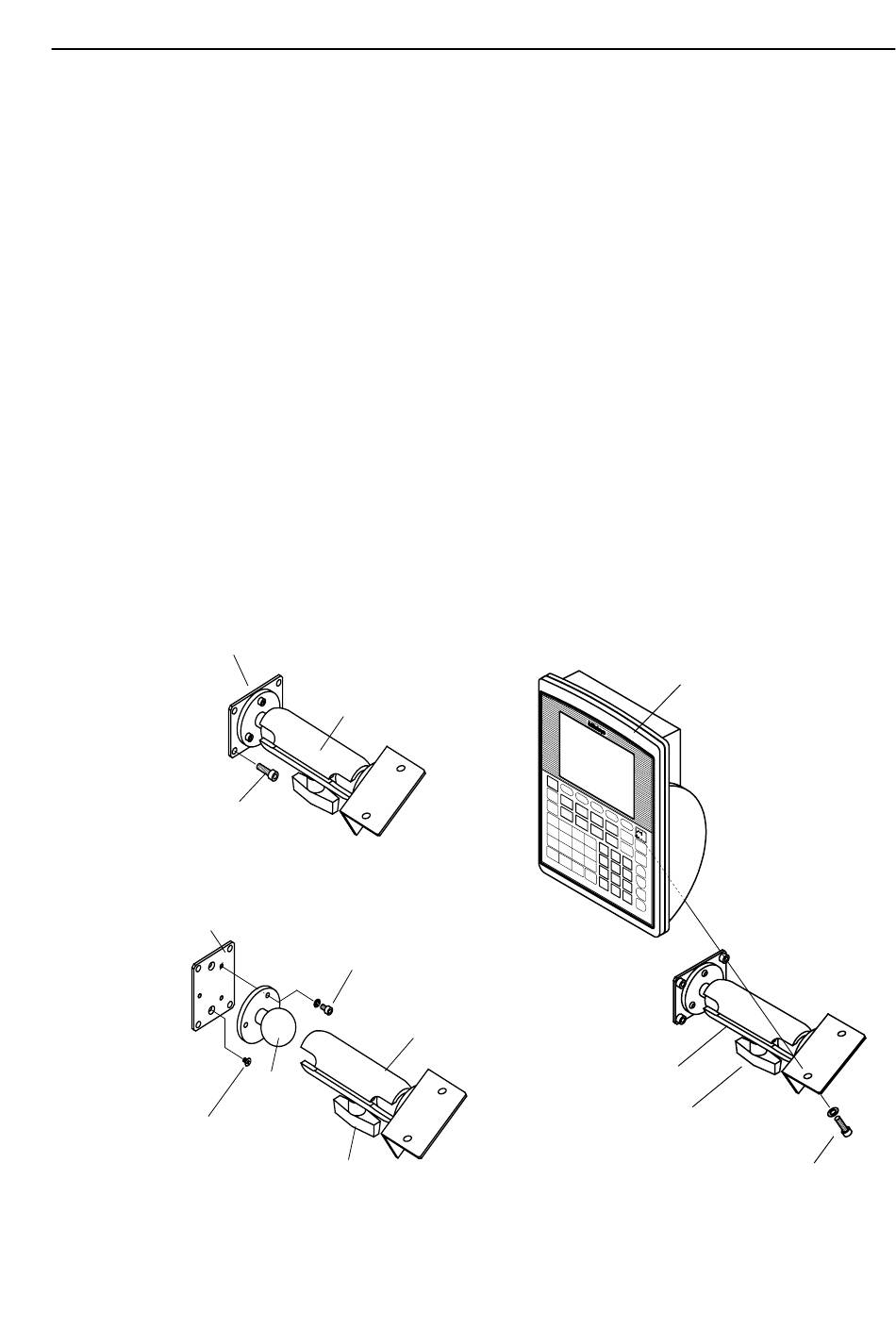

a) Vier Gewindebohrungen, M6 (Abb. 2-3 (a)):
b) Zwei Gewindebohrungen, M4 (Abb. 2-3 (b)):
2) Wie in Abbildung 2-4 zu sehen, wird nun der Datenprozessor mit einer Schraube (M8) an
der Halteplatte des Auslegers befestigt (Inbus-Schlüssel Nr. 6.)
3) Lösen Sie die Feststellschraube geringfügig, um den Datenprozessor in eine gut
einsehbare und erreichbare Position zu drehen. Anschließend Feststellschraube wieder
anziehen!
Grundplatte
Schrauben für die
Befestigung am Messgerät
Grundplatte
Kreuzschlitz-Senkkopf-
schrauben (2 Stück, M4)
Nr. 99MBA037D
• Befestigen Sie den Ausleger mit vier Schrauben (M6), die durch die Grundplatte
geführt werden, am Projektor (Schraubendreher Nr. 5).
Diese Bohrungen finden Sie bei den Projektoren der Serien PJ-3000, PJ-2500 und
PV-5000.
• Lösen Sie zunächst die Feststellschraube, um das Kugelgelenk freizulegen.
• Jetzt können die drei Schrauben (M5) gelöst werden, die das Gelenk auf der
Grundplatte fixieren (Schraubendreher Nr. 4).
• Befestigen Sie die Grundplatte mit zwei Senkkopfschrauben (M4) und einem
Kreuzschlitz-Schraubendreher am Projektor.
• Schrauben Sie das Kugelgelenk wieder auf die Grundplatte
• und setzen Sie den Ausleger zusammen und ziehen Sie die Feststellschraube
an.
A usleger
(4 Stück, M6)
Abb. 2-3 (a)
Schrauben für die Befestigung
des Kugelgelenks (3 Stück, M5)
Kugelgelenk
Feststellschraube
Abb. 2-3 (b)
Ausleger
Schrauben für Montage auf dem Ausleger
2. Installation
Datenprozessor
Ausleger
Feststellschraube
Abb . 2-4
2-3
