2.2 Montage
2.2.1 Datenprozessor auf Standfuß montieren

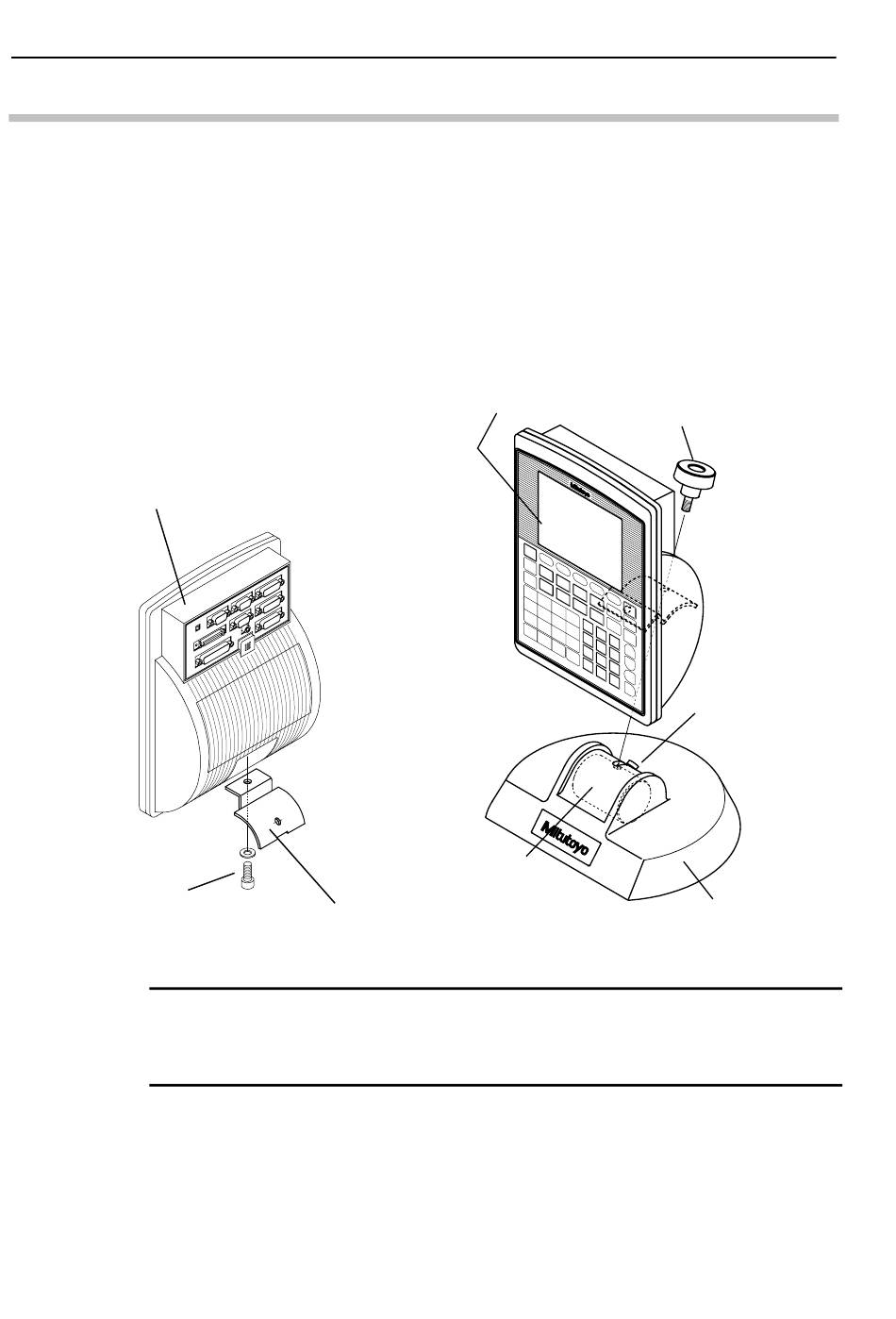

1) Wie in Abbildung 2-1 zu sehen, müssen Sie zunächst den Halter mit Hilfe des Bolzens
am Datenprozessor befestigen. (Hierzu benötigen Sie einen Sechskantschlüssel der
Größe 6)
2) Setzen Sie den Datenprozessor nun auf den Fuß und halten ihn fest, während Sie die
Feststellschraube in die Bohrung auf dem Fuß eindrehen; siehe Abb. 2-2.
3) Entfernen Sie erst danach den Fixierbolzen, der die darunter liegende Führungstrommel
während des Transports in Position hält (Sechskantschlüssel, Größe 6).
Datenprozessor
Bolzen
TIPP
Für den auf dem Standfuß montierten Datenprozessor benötigen Sie evtl. einen
separaten Tisch. Alternativ kann der Datenprozessor auch mit einem verstellbaren
Ausleger (Montagearm) direkt am Messgerät befestigt werden (siehe Abschnitt 2.2.2).
2-2
Halter
Abb. 2-1
Datenprozessor
Führung
Abb. 2-2
Feststellschraube
Fixierbolzen
Standfuß
Nr. 99MBA037D
