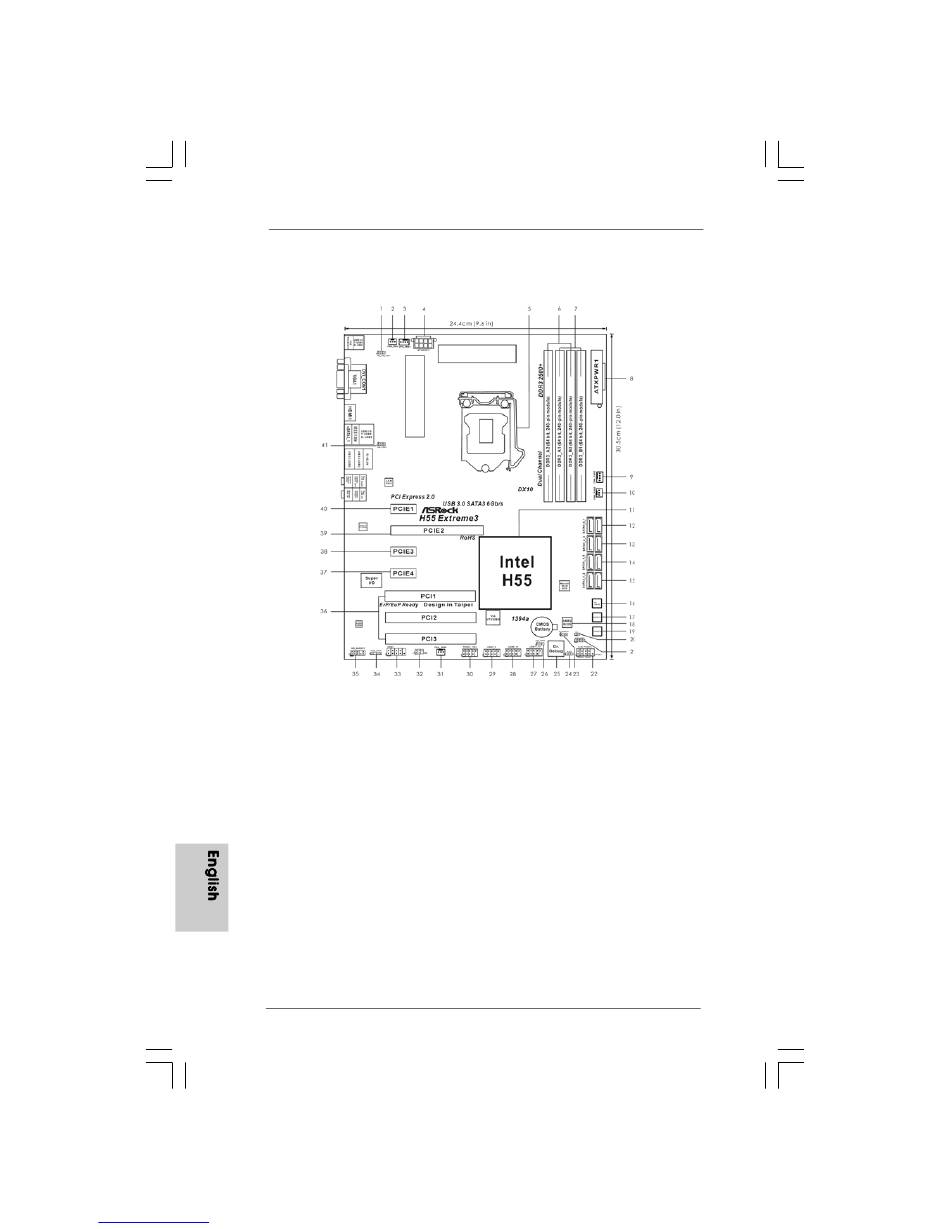

Motherboard Layout
Motherboard Layout
Motherboard Layout
Motherboard Layout
Motherboard Layout
1
PS2_USB_PWR1 Jumper
2
Power Fan Connector (PWR_FAN1)
3
CPU Fan Connector (CPU_FAN1)
4
ATX 12V Power Connector (ATX12V1)
5
1156-Pin CPU Socket
6
2 x 240-pin DDR3 DIMM Slots
(Dual Channel: DDR3_A2, DDR3_B2, Blue)
7
2 x 240-pin DDR3 DIMM Slots
(Dual Channel: DDR3_A1, DDR3_B1, White)
8
ATX Power Connector (ATXPWR1)
9
Chassis Fan Connector (CHA_FAN1)
10
Chassis Fan Connector (CHA_FAN2)
11
Intel H55 Chipset
12
SATAII Connector (SATAII_0_1, Blue)
13
SATAII Connector (SATAII_2_3, Blue)
14
SATAII Connector (SATAII_4_5, Blue)
15
SATA3 Connector (SATA3_1_2, White)
16
Clear CMOS Switch (CLRCBTN)
17
Reset Switch (RSTBTN)
18
64Mb SPI Flash
19
Power Switch (PWRBTN)
20
Chassis Intrusion Header (CI1)
21
Chassis Speaker Header (SPEAKER 1, White)
2 2 2 2 2
ASRock H55 Extreme3 Motherboard
manuals search engine
22
System Panel Header (PANEL1, White)
23
Clear CMOS Jumper (CLRCMOS1)
24
Power LED Header (PLED1)
25
Dr. Debug
26
USB_PWR3 Jumper
27
USB 2.0 Header (USB11_12, Blue)
28
USB 2.0 Header (USB9_10, Blue)
29
USB 2.0 Header (USB7_8, Blue)
30
Front Panel IEEE 1394 Header
(FRONT_1394, White)
31
Chassis Fan Connector (CHA_FAN3)
32
Infrared Module Header (IR1)
33
COM Port Header (COM1)
34
HDMI_SPDIF Header (HDMI_SPDIF1, White)
35
Front Panel Audio Header
(HD_AUDIO1, White)
36
PCI Slots (PCI1-3)
37
PCI Express 2.0 x1 Slot (PCIE4, White)
38
PCI Express 2.0 x1 Slot (PCIE3, White)
39
PCI Express 2.0 x16 Slot (PCIE2, Blue)
40
PCI Express 2.0 x1 Slot (PCIE1, White)
41
USB_PWR2 Jumper
