L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo
chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel
nostro manuale e nel manuale dello chassis per installare il sistema.

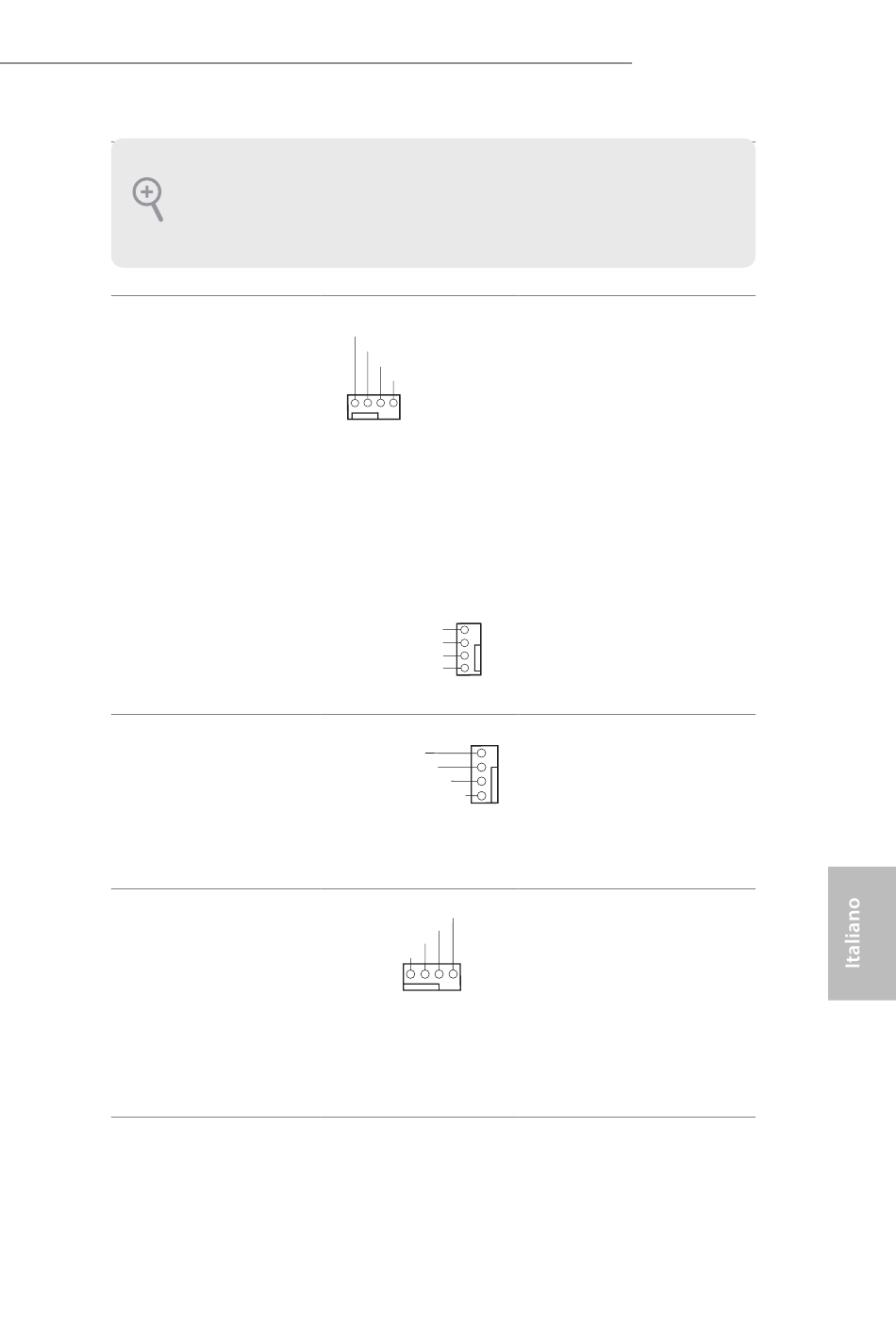

Connettori ventola chassis /
pompa dell'acqua
(CHA_FAN1/WP a 4 pin)
(vedere pag. 1, n. 33)
(CHA_FAN2/WP a 4 pin)
(vedere pag. 1, n. 29)
(CHA_FAN3/WPa 4 pin)
(vedere pag. 1, n. 20)
(CHA_FAN4/WP a 4 pin)
(vedere pag. 1, n. 28)
(CHA_FAN5/WPa 4 pin)
(vedere pag. 1, n. 9)
Connettori ventola CPU
(4 pin CPU_FAN1)
(vedere pag. 1, n. 3)
Connettore ventola CPU /
pompa dell'acqua
(CPU_FAN2/WP_3A a 4 pin)
(vedere pag. 1, n. 6)
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
4
FAN_SPEED_CONTROL
3
CHA_FAN_SPEED
2
FAN_VOLTAGE
1
GND
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
1 2 3 4
Z490 PG Velocita
Questa scheda madre è dotata
di cinque connettori ventola a
4 pin per il raffreddamento ad
acqua del telaio. Se si decide
di collegare una ventola telaio
con raffreddamento ad acqua a
3 pin, collegarla al pin 1-3.
Questa scheda madre è dotata
4
di un connettore per la ventola
3
della CPU (Ventola silenziosa)
2
1
a 4 pin. Se si decide di collegare
una ventola della CPU a 3 pin,
collegarla al pin 1-3.
Questa scheda madre è dotata
di un connettore per la ventola
della CPU con raffreddamento
ad acqua a 4 pin. Se si decide
di collegare una ventola della
CPU con raffreddamento ad
acqua a 3 pin, collegarla al
pin 1-3.
