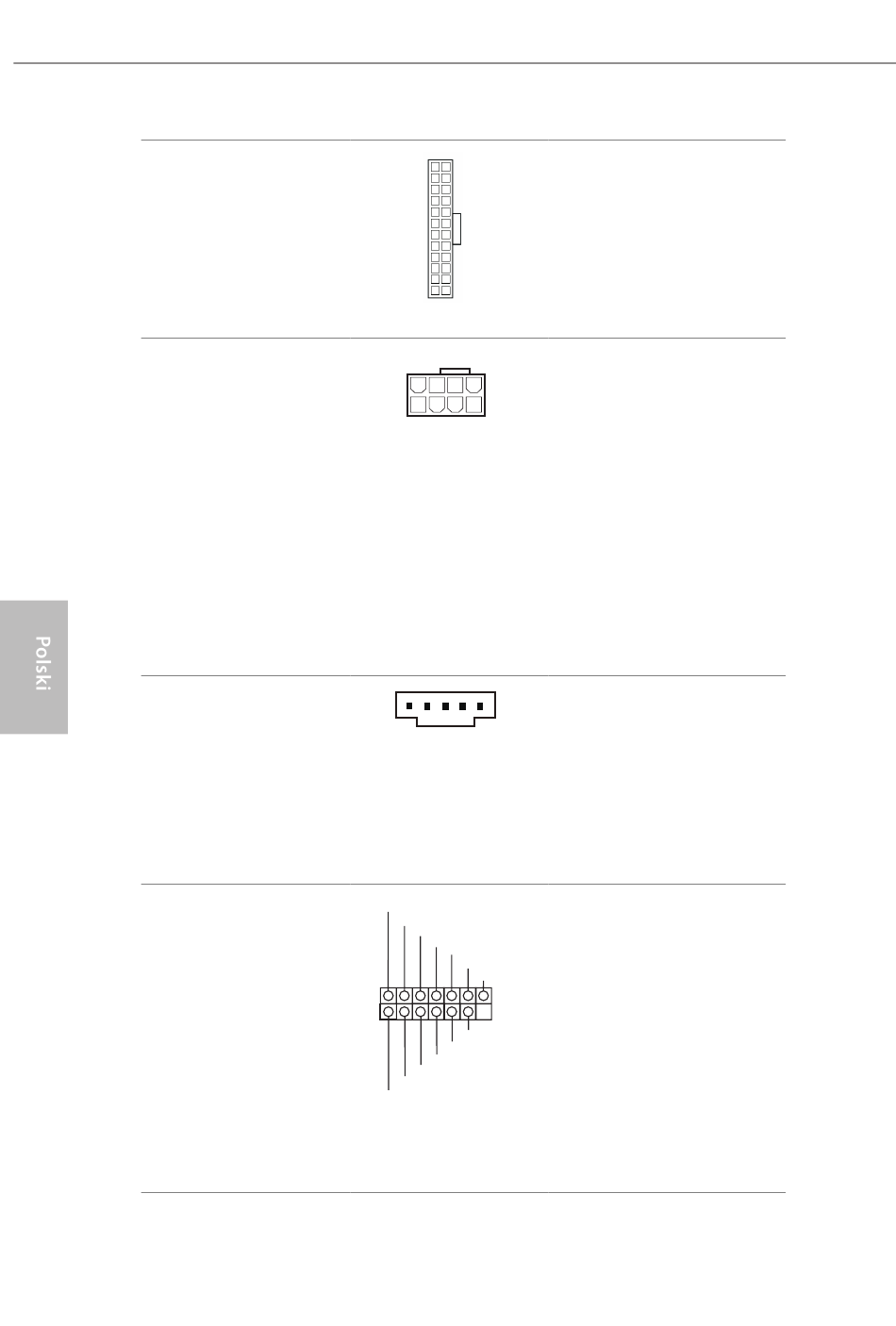

Złącze zasilania ATX
(24-pinowe ATXPWR1)
(sprawdź s.1, Nr 8)
Złącza zasilania ATX 12V
(8-pinowe ATX12V1)
(sprawdź s.1, Nr 1)
(8-pinowe ATX12V1)
(sprawdź s.1, Nr 2)
Złącza Thunderbolt AIC
(5-pinowe TB1)
(sprawdź s.1, Nr 30)
złącze główkowe SPI TPM
(13-pinowe SPI_TPM_J1)
(sprawdź s.1, Nr 23)
150
12
24
1
13
8
5
4
1
SPI_DQ3
+3.3V
Dummy
CLK
SPI_MOSI
RST#
TPM_PIRQ
1
SPI_TPM_CS#
GND
RSMRST#
SPI_MISO
SPI_CS0
SPI_DQ2
Ta płyta główna udostępnia
24-pinowe złącze zasilania
ATX. W celu użycia
20-pinowego zasilacza ATX,
należy podłączyć je wzdłuż
pinu 1 i pinu 13.
Ta płyta główna udostępnia
dwa 8-pinowe złącza zasilania
ATX 12V. W celu użycia
4-pinowego zasilacza ATX,
należy podłączyć je wzdłuż
pinu 1 i pinu 5.
*Ostrzeżenie: Upewnij się, że
podłączony kabel zasilający
jest przeznaczony do CPU,
a nie do karty graficznej.
Nie podłączaj do tego złącza
kabla zasilającego PCIe.
Podłącz dodatkową kartę
Thunderbolt™ (AIC) do złącza
Thunderbolt AIC przez kabel
GPIO.
* Należy zainstalować kartę
Thunderbolt™ AIC do PCIE3
(gniazdo domyślne).
To złącze obsługuje system
SPI Trusted Platform Module
(TPM), który może
bezpiecznie przechowywać
klucze, certyfikaty cyfrowe,
hasła i dane. System TPM
pomaga także w zwiększeniu
zabezpieczenia sieci, ochronie
cyfrowych danych osobowych
i zapewnieniu integralności
platformy.
