Betriebsanleitung

4. Installation

Die ZM20 & 40 (& ZM40K) werden anstelle von 300W 12V-Glühlampen in Beckennischen installiert, nachdem der elektrische
Anschluss des Scheinwerfers ausgeführt worden ist. Auf die Positionnierung der Befestigungsklammern achten.

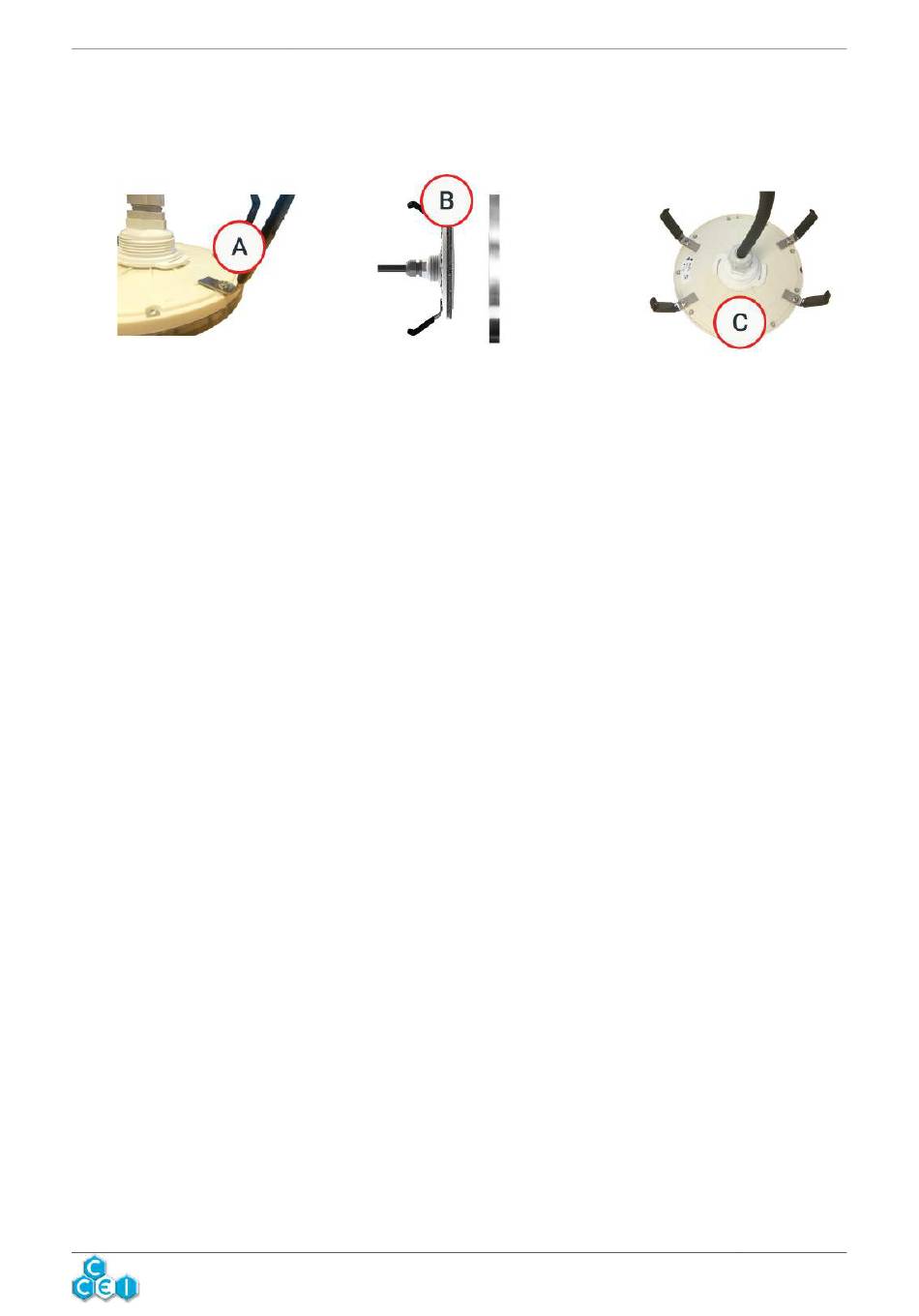

1. Befestigen Sie die 4 Edelstahl- oder Kunststoffklammern (A) mit den 4 Schrauben. Diese werden hinter dem Scheinwerfer
angebracht und gehen durch die Kontermuttern hindurch. Vermeiden Sie zu hartes Festziehen, das den Scheinwerfer
beschädigen könnte..
2. Die Blende aufsetzen. Vermeiden Sie zu hartes Festziehen der Blende, der Scheinwerfer könnte dadurch beschädigt
werden.
Nova / Bahia : Benutzen Sie die mitgelieferten Schrauben, um die Blende zu befestigen. Die Schrauben gehen durch die
Löcher auf der Leuchteinheit hindurch. (C)
3. Sie können die Edelstahlklammern je nach benutzter Nische zurecht biegen.

4.1. Installation in der Nische

Das Kabel durch die Stopfbüchse der Nische und durch die Hülle durchführen. Dabei ist darauf zu achten, daß genügend Kabel
in der Nische verbleibt, um den Scheinwerfer aus dem Wasser herausnehmen und diesen ggf. im Trockenen auswechseln zu
können.
Den Scheinwerfer mit eingerolltem Kabel in der Nische festclipsen.
