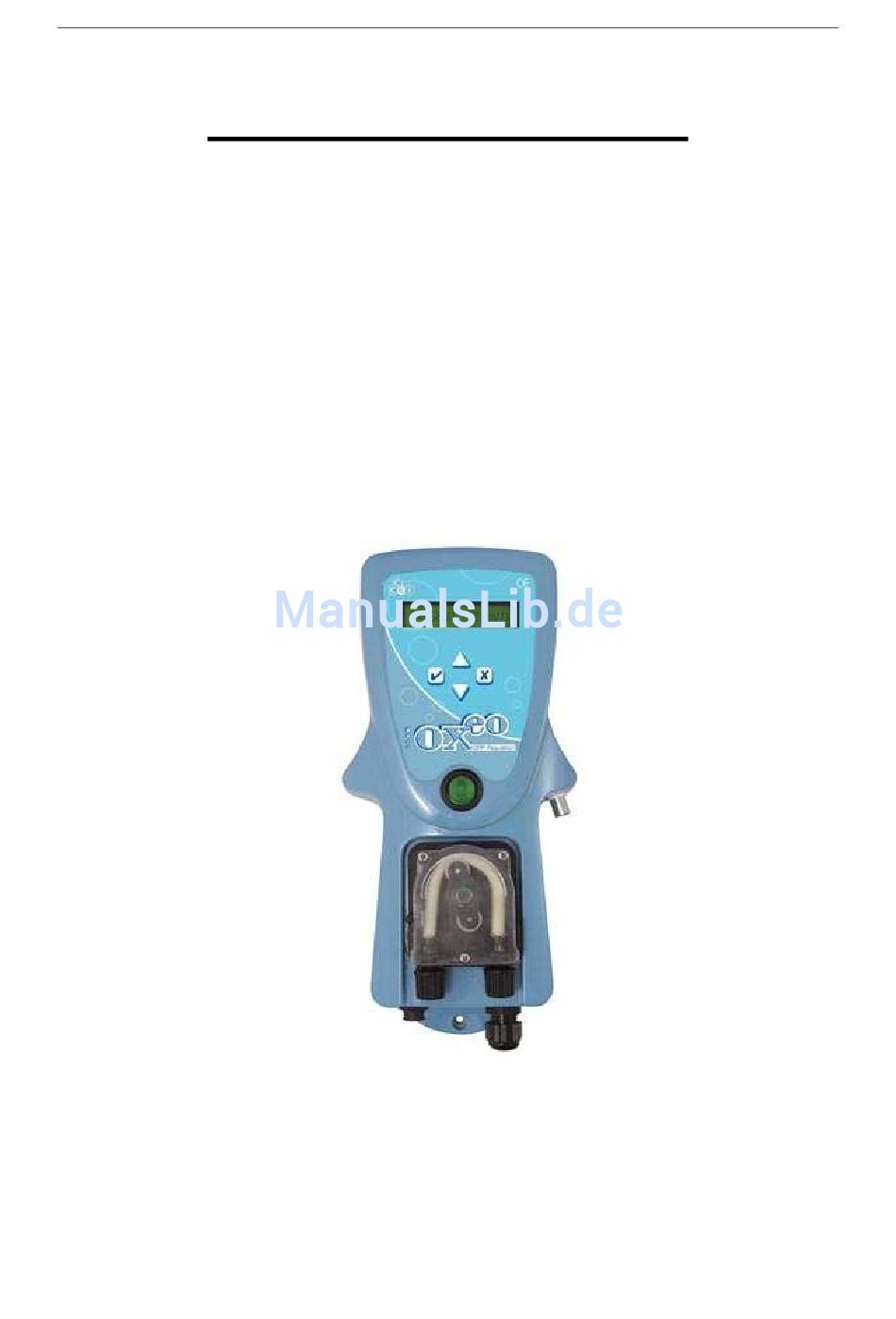

- Seite 1 CCEI S.A. Ed. : 2013 BETRIEBSANLEITUNG Oxeo Oxeo Oxeo Oxeo...
-
Seite 2: Technische Daten
TECHNISCHE DATEN Allgemein Abmessungen (lxhxp) in mm 140*190*90 Gewicht 1,2 kg Betriebsspannung (1~) 230V / 50Hz Schutzgrad IP-54 Isolierklasse Redox Regulierung Messbereich 150 bis 950mV Auflösung +/- 10mV Sonde Redox Sonde Justierung bei 650mV Dosierpumpe Schlauchpumpe Maximale Leistung 1,5 l/h Dosierung Proportional von 0 bis 1,5l/h Bestimmung der Dosiermenge... - Seite 3 CCEI S.A. Ed. : 2013 INBETRIEBNAHME Die Inbetriebnahme des Oxeo- Systems erfolgt durch Betätigen des auf der Vorderseite des Gehäuses angebrachten Ein- und Aus-Schalters. Das Gerät reguliert den Chlor-Wert Ihres Schwimmbeckenwassers durch elektronisch gesteuerte Zugabe von flüssigem Chlor (dies wird aus einem Kanister gepumpt).
-
Seite 4: Allgemeine Funktionsweise
Redox Wert erreicht ist. Dies ist die Einstellung, die im Normalfall ausgewählt sein sollte. MODE ON : Das Oxeo- System läuft auf voller Leistung. Die Dosierpumpe arbeitet ohne Unterbrechung und pumpt hinein unabhängig vom gemessen Wert. Diese Funktion wird im Normalfall nicht benötigt. - Seite 5 Redox Wert erreicht ist. Dies ist die Einstellung, die im Normalfall ausgewählt sein sollte. MODE ON : Das Oxeo- System läuft auf voller Leistung. Die Dosierpumpe arbeitet ohne Unterbrechung und pumpt hinein, unabhängig vom gemessen Wert, bis die tägliche maximale Injektionsmenge erreicht ist.
- Seite 6 CCEI S.A. Ed. : 2013 ORP Setzung = 650mV Dieser Menüpunkt erlaubt die Festlegung des vom Benutzer gewünschten Redpx- Sollwerts. Zur Neueinstellung genügt es, die Taste zu drücken. Danach stellen Sie den gewünschten Redox-Sollwert mit den Tasten ▲und▼ ein. Eine Bestätigung des angewählten Wertes erfolgt mit der Taste , der Abbruch des Programmiervorgangs, ohne den angewählten Wert zu...
- Seite 7 Zur Bestätigung des Werts ist die Taste zu bedienen, zum Abbruch des Programmiervorganges ohne Bestätigung des angewählten Werts die Taste ANMERKUNG: Je nachdem, wie viel Chlor-Päparat das Oxeo System in das Beckenwasser injiziert, wird der zuvor eingestellte Wert immer weiter unterschritten.
- Seite 8 CCEI S.A. Ed. : 2013 DRUCKANSCHLÜSSE Anschließend erfolgt die Verschraubung des Dosierbehâlters und des Saugkorbs. Anschluss der Redox-Sonde. Zum Einbau der Sonde ins Becken sind die Anbohrschelle und die Den Injektor mit Hilfe von Teflonband Sondenhalterung zu verwenden. Alle in die Anbohrschelle einschrauben Schraubverbindungen müssen mit...
- Seite 9 CCEI S.A. Ed. : 2013 INSTALLATION DES INJEKTORS Der Injektor spritzt die zur Korrektur des gemessenen Redox-Werts erforderliche Menge Chlor in das Beckenwasser ein. Dabei muss der Injektor unbedingt hinter der Redox-Sonde angebracht sein. Den Injektor mit Hilfe Durchsichtige Schlauch-...
- Seite 10 CCEI S.A. Ed. : 2013 INSTALLATIONSSCHEMA Die verschiedenen Elemente des Oxeo Geräts Sind wie folgt in die Verrohrung des Beckens einzubauen : -Die Redox-Sonde muss, gegebenenfalls zusammen mit anderen Messeinrichtungen, direkt hinter dem Filter montiert werden. Die Installation erfolgt mit Hilfe einer Steckvorrichtung / Anbohrschelle für 50 mm Rohr.
-
Seite 11: Elektrische Anschlüsse
CCEI S.A. Ed. : 2013 ELEKTRISCHE ANSCHLÜSSE Das Oxeo-System muss mit einem Fehlerstromschutzschalter mit 30mA abgesichert werden. Die Dauerstromversorgung muss wirksam gegen eventuelle Überspannungen und Ûberlastungen geschützt sein. RAUM FÜR PERSÖNLICHE ANMERKUNGEN... - Seite 12 Ed. : 2013 Verkaufsdatum : ......................Seriennummer : ......................-Erklärung Der Hersteller CCEI SA (FR 1507 073 804 973) erklärt hiermit, dass dieses Gerät der europäischen Richtlinie über die elektromagnetische Verträglichkeit (2004/108/CE), über Niederspannung (73/23/EWG), RoHS (2002/95/CE) und WEEE (2002/96/CE) entspricht.
