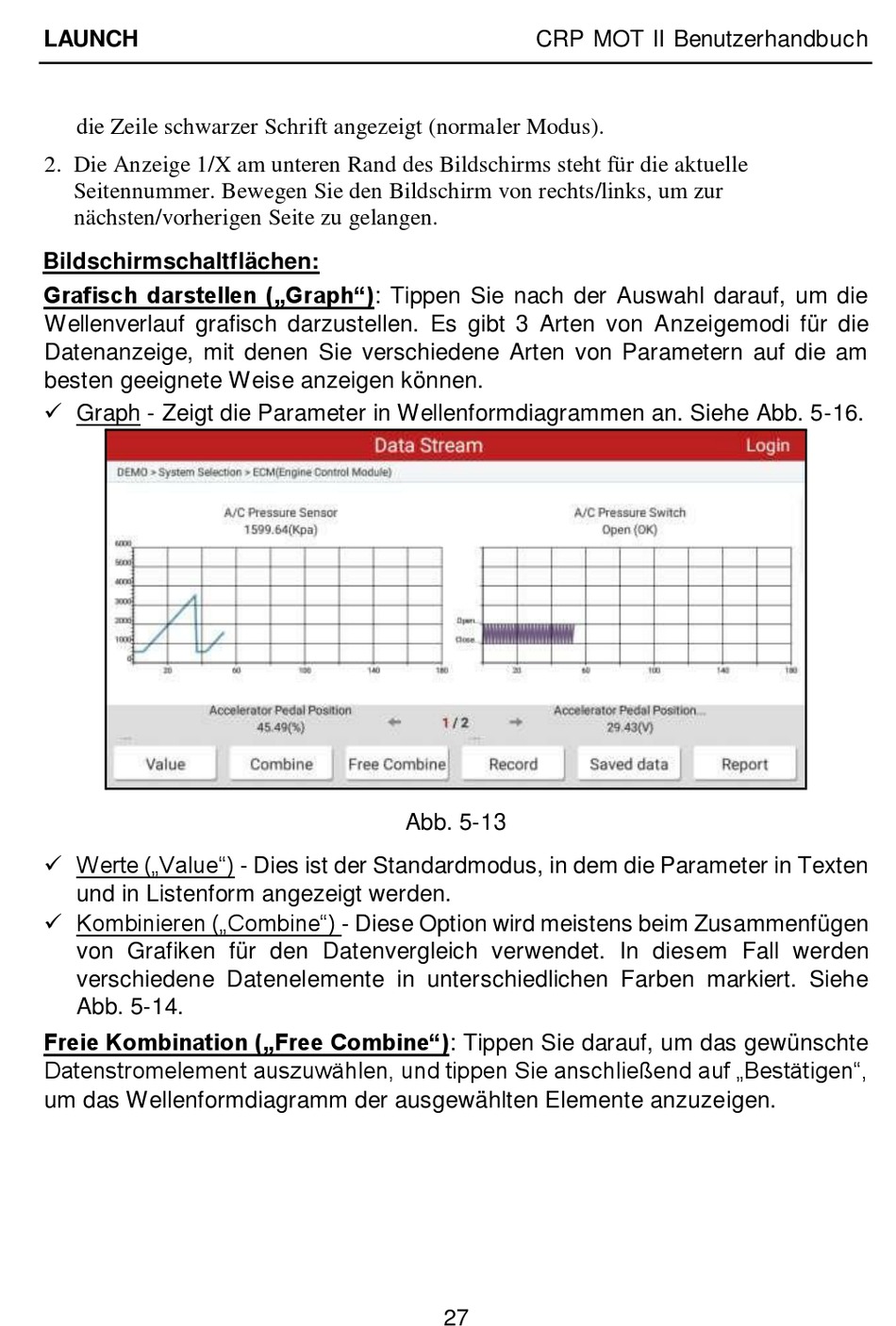

LAUNCH TECH CRP MOT II Benutzerhandbuch Seite 37

LAUNCH
Deutsch/German
die Zeile schwarzer Schrift angezeigt (normaler Modus).
2. Die Anzeige 1/X am unteren Rand des Bildschirms steht für die aktuelle
Seitennummer. Bewegen Sie den Bildschirm von rechts/links, um zur
nächsten/vorherigen Seite zu gelangen.
Bildschirmschaltflächen:
Grafisch darstellen („Graph"): Tippen Sie nach der Auswahl darauf, um die
Wellenverlauf grafisch darzustellen. Es gibt 3 Arten von Anzeigemodi für die
Datenanzeige, mit denen Sie verschiedene Arten von Parametern auf die am
besten geeignete Weise anzeigen können.
 Graph - Zeigt die Parameter in Wellenformdiagrammen an. Siehe Abb. 5-16.
 Werte („Value") - Dies ist der Standardmodus, in dem die Parameter in Texten
und in Listenform angezeigt werden.
 Kombinieren („Combine") - Diese Option wird meistens beim Zusammenfügen
von Grafiken für den Datenvergleich verwendet. In diesem Fall werden
verschiedene Datenelemente in unterschiedlichen Farben markiert. Siehe
Abb. 5-14.
Freie Kombination („Free Combine"): Tippen Sie darauf, um das gewünschte
Datenstromelement auszuwählen, und tippen Sie anschließend auf „Bestätigen",
um das Wellenformdiagramm der ausgewählten Elemente anzuzeigen.
CRP MOT II Benutzerhandbuch
Abb. 5-13
27
