Deutsch/German
Wenn CRP MOT II Fahrzeuge testet, die mit einer universellen OBD II-
Diagnosebuchse ausgestattet sind, verwenden Sie bitte den mitgelieferten VCI-
Stecker. (Bei Fahrzeugen mit Nicht-OBD II-Diagnosebuchse ist ein Nicht-16-Pin-
Stecker erforderlich.)

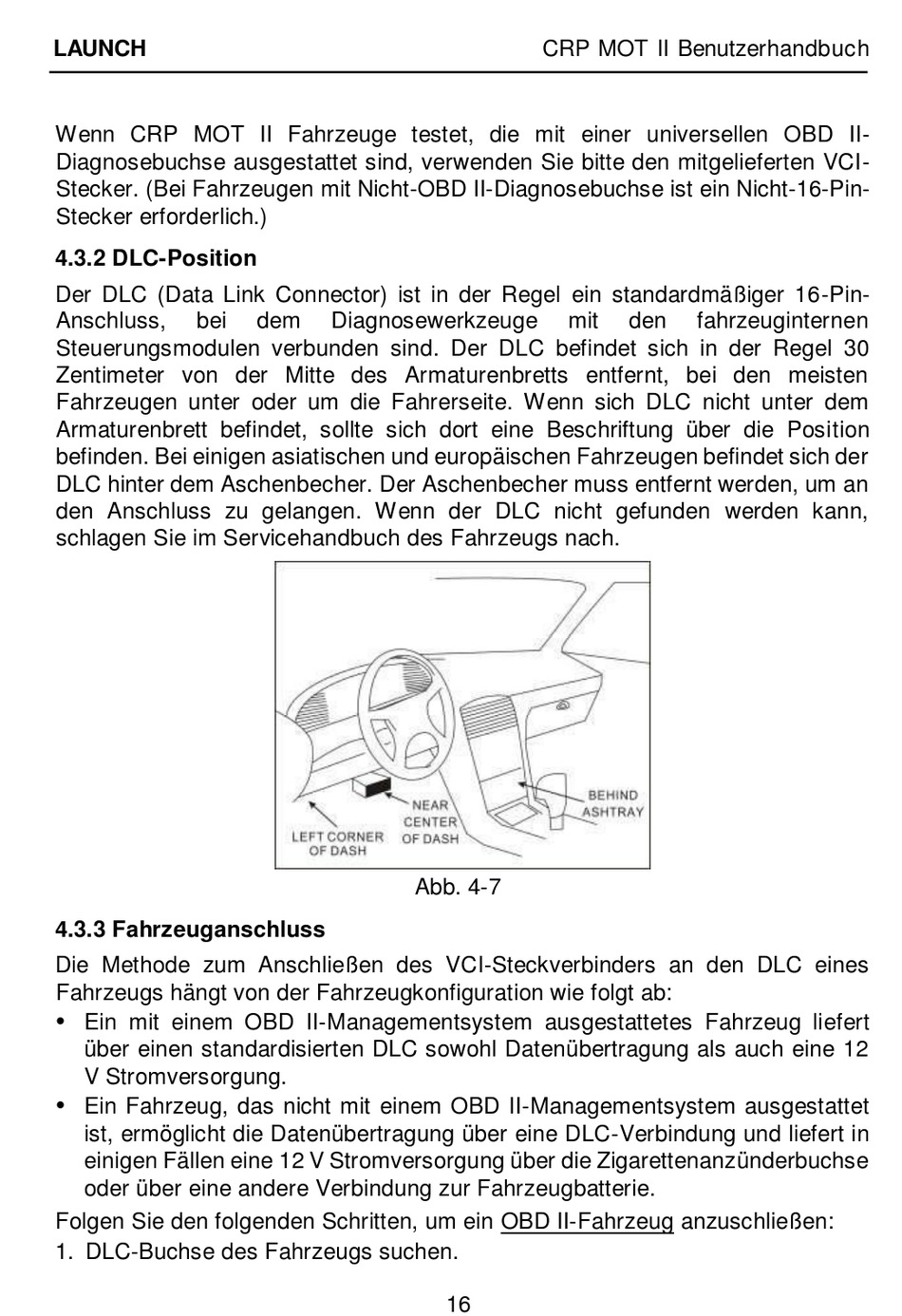

4.3.2 DLC-Position

Der DLC (Data Link Connector) ist in der Regel ein standardmäßiger 16-Pin-
Anschluss, bei
Steuerungsmodulen verbunden sind. Der DLC befindet sich in der Regel 30
Zentimeter von der Mitte des Armaturenbretts entfernt, bei den meisten
Fahrzeugen unter oder um die Fahrerseite. Wenn sich DLC nicht unter dem
Armaturenbrett befindet, sollte sich dort eine Beschriftung über die Position
befinden. Bei einigen asiatischen und europäischen Fahrzeugen befindet sich der
DLC hinter dem Aschenbecher. Der Aschenbecher muss entfernt werden, um an
den Anschluss zu gelangen. Wenn der DLC nicht gefunden werden kann,
schlagen Sie im Servicehandbuch des Fahrzeugs nach.

4.3.3 Fahrzeuganschluss

Die Methode zum Anschließen des VCI-Steckverbinders an den DLC eines
Fahrzeugs hängt von der Fahrzeugkonfiguration wie folgt ab:
 Ein mit einem OBD II-Managementsystem ausgestattetes Fahrzeug liefert
über einen standardisierten DLC sowohl Datenübertragung als auch eine 12
V Stromversorgung.
 Ein Fahrzeug, das nicht mit einem OBD II-Managementsystem ausgestattet
ist, ermöglicht die Datenübertragung über eine DLC-Verbindung und liefert in
einigen Fällen eine 12 V Stromversorgung über die Zigarettenanzünderbuchse
oder über eine andere Verbindung zur Fahrzeugbatterie.
Folgen Sie den folgenden Schritten, um ein OBD II-Fahrzeug anzuschließen:
1. DLC-Buchse des Fahrzeugs suchen.
dem Diagnosewerkzeuge
Abb. 4-7
CRP MOT II Benutzerhandbuch
mit
16
den fahrzeuginternen
