1.3.3 VCI-Anschluss (gilt nur für 12-V-Pkw)
OBD-16 Diagnoseanschluss Zum Anschließen an den OBD2-DLC des
Fahrzeugs.
1 Verbinder
2 Mini USB-Anschluss
3 Modusanzeige

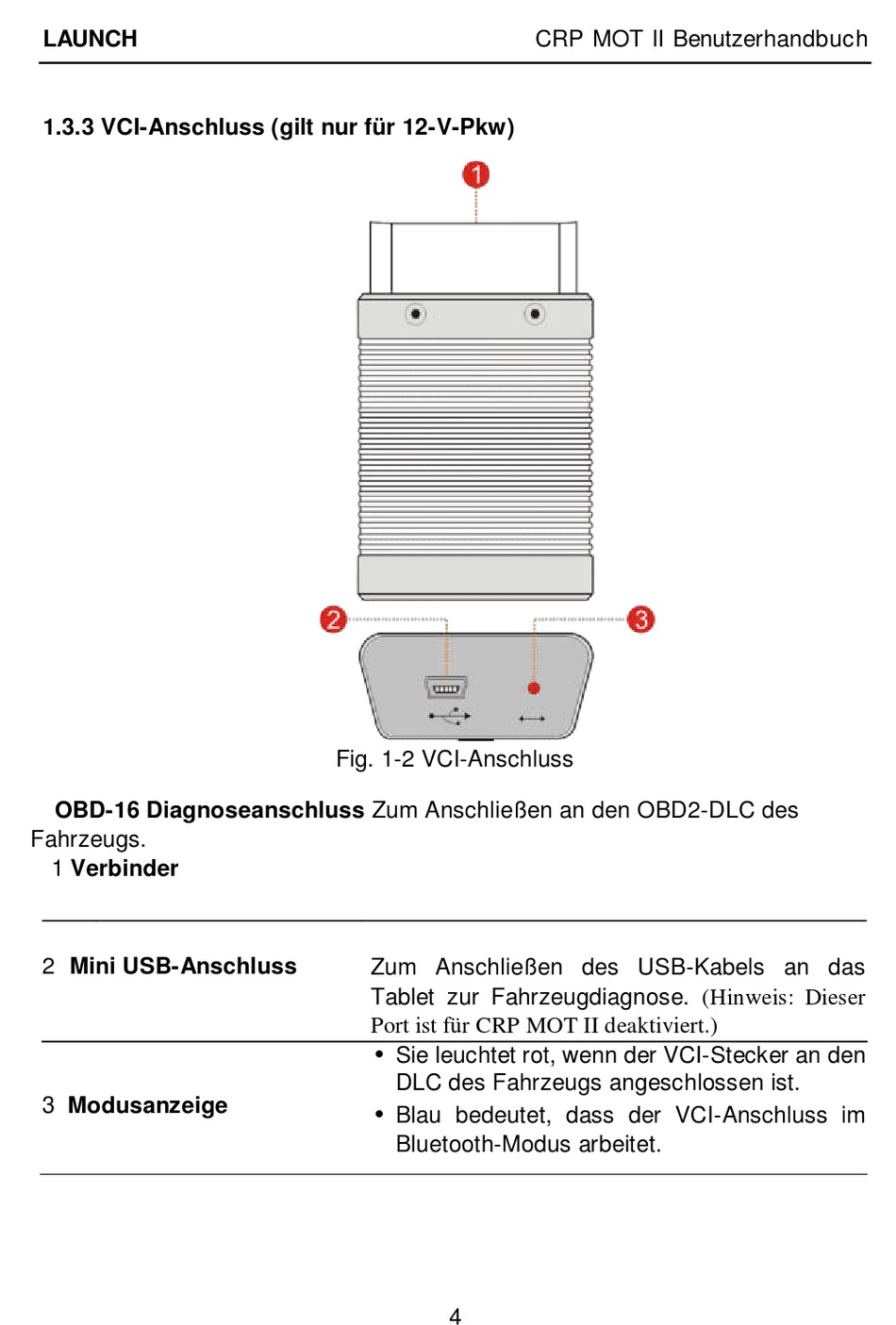

Fig. 1-2 VCI-Anschluss
Zum Anschließen des USB-Kabels an das
Tablet zur Fahrzeugdiagnose. (Hinweis: Dieser
Port ist für CRP MOT II deaktiviert.)
 Sie leuchtet rot, wenn der VCI-Stecker an den
DLC des Fahrzeugs angeschlossen ist.
 Blau bedeutet, dass der VCI-Anschluss im
Bluetooth-Modus arbeitet.
4
