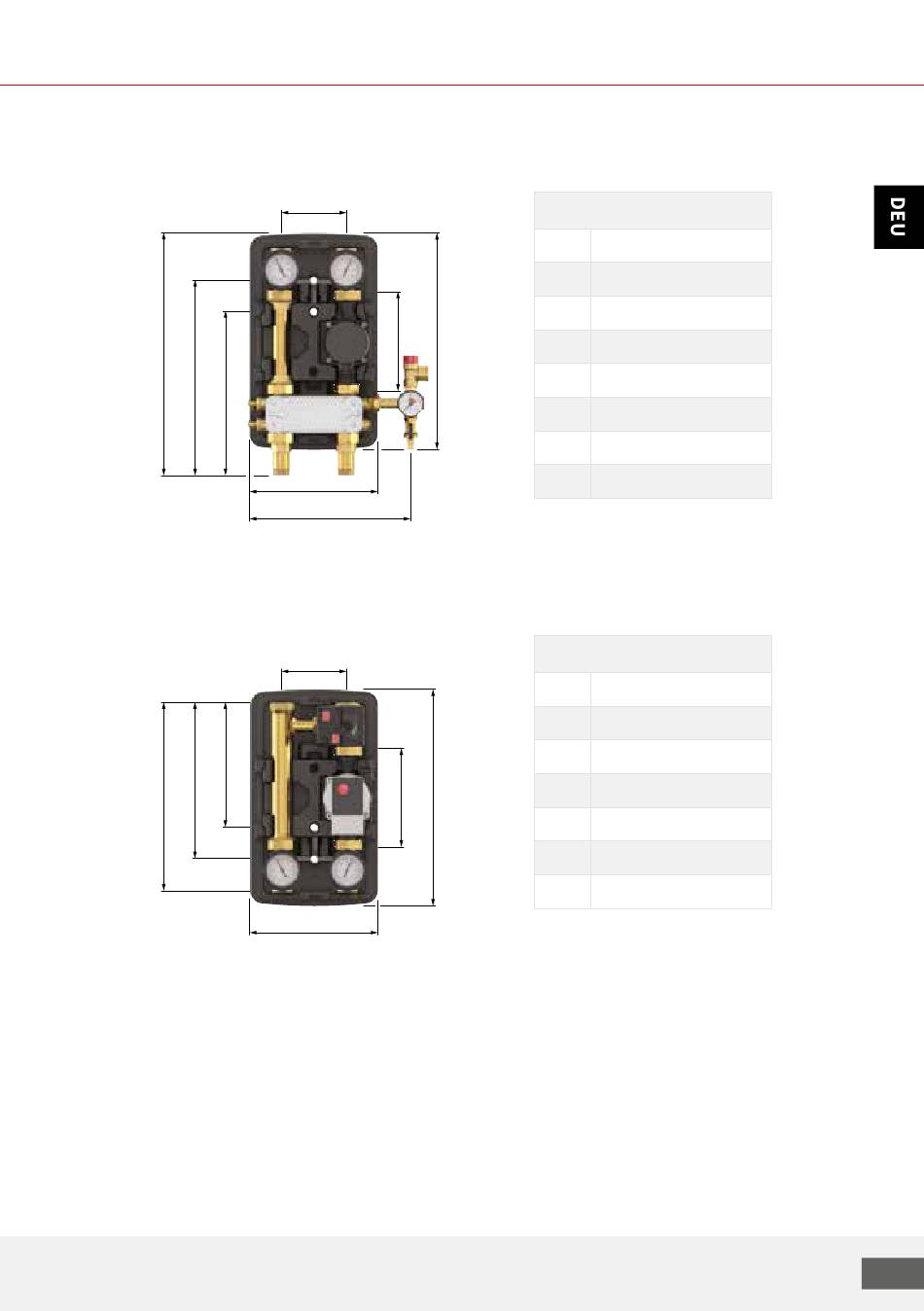

Meibes MeiFlow Top S Montage- Und Serviceanleitung Seite 17

UC-SD, Trennsystem mit 20/26/30 WT-Platten, PN6, DN25
C2
C3
C4
MC als RL-Temp.Anheb. (RLA) mit el. Regl., 2-Strang, PN6, DN25
C4
C3
C2
A
C5
C1
B1
B2
A
C5 C1
B
We reserve the right to change designs and technical specifications of our products.
Abmessungen in [mm]
A 125
B1 249
B2 309
C1 421
C2 438,5
C3 376,5
C4 316
C5 180
Abmessungen in [mm]
A 125
B 249
C1 421
C2 363,5
C3 301,5
C4 241
C5 180
