3.3 UC-SD, Trennsystem mit 20/26/30 WT-Platten, PN6, DN25

Legende
Pos. Bauteile
1A RL-Kugelhahn mit abnehmbarem Griff und Thermometer
1B VL-Kugelhahn mit abnehmbarem Griff und Thermometer
2 Rückflussverhinderer, im Kugelhahn, aufstellbar
3A RL-Rohr
4 Tauchhülse für VL-Temperaturfühler
5 Kunststoff Rohrhalterung für Wandmontage
6 Heizkreispumpe, je nach Variante
8 Mehrteilige Wärmedämmung
10 Öffnung für Kabeldurchführung
14 Entlüftungsstopfen ½" primär/sekundär Seite
15 Sicherheitsventil ½" x ¾"
16 Manometer ¼"
17 KFE-Hahn ½"
18 MAG Service-Kupplung ¾" und Wandhalterung
19 Plattenwärmetauscher, je nach Variante
Anschlüsse
D Heizkreis-RL, sekundär Seite
E Heizkreis-VL, sekundär Seite
F Heizkreis-RL, primär Seite
G Heizkreis-VL, primär Seite
Hinweis: Für das Erreichen der angegeben Leistungen muss im Primärkreis eine MC-Pumpengruppe
mit Grundfos Pumpe, Typ UPM3 Hybrid 25-70 vorhanden sein.
38
Manual MeiFlow Top S

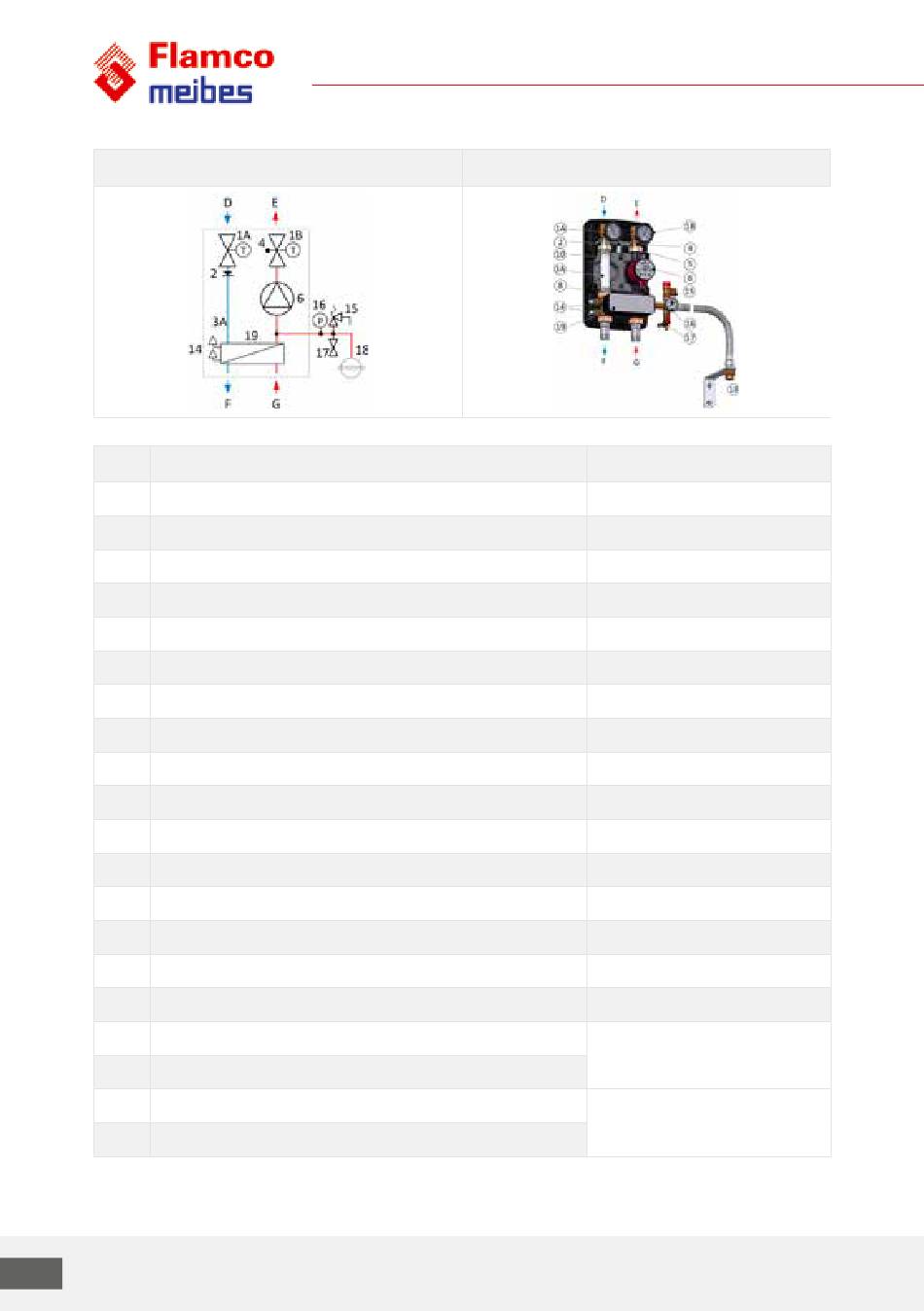

Schematische Darstellung Aufbau und Komponenten
Bemerkungen
blaue Skale, 0-120°C
rote Skale, 0-120°C
Öffnungsdruck 200 mm WS
M10x1
Loch f. Schraube: Durchm. 12 mm, T=66 mm
BL=180 mm, 1 ½" flachdichtend
EPP-Gehäuse
Loch Durchm. 13,5 mm, T=87mm
3 bar
0-4 bar
mit 20 / 26 / 30 Platten
DN 25: 1" IG
1" AG
