Ersetzen Der Messer - CanyCom CMX222 Betriebsanleitung

5
Stabförmiges Instrument
5323M-0509-060E
Rotormess-
erhalterung
Schlossschraube
5323M-0509-070E
Wartung
Mutter A
Mutter B
Kappe
Manschette
Messer
Drehrichtung

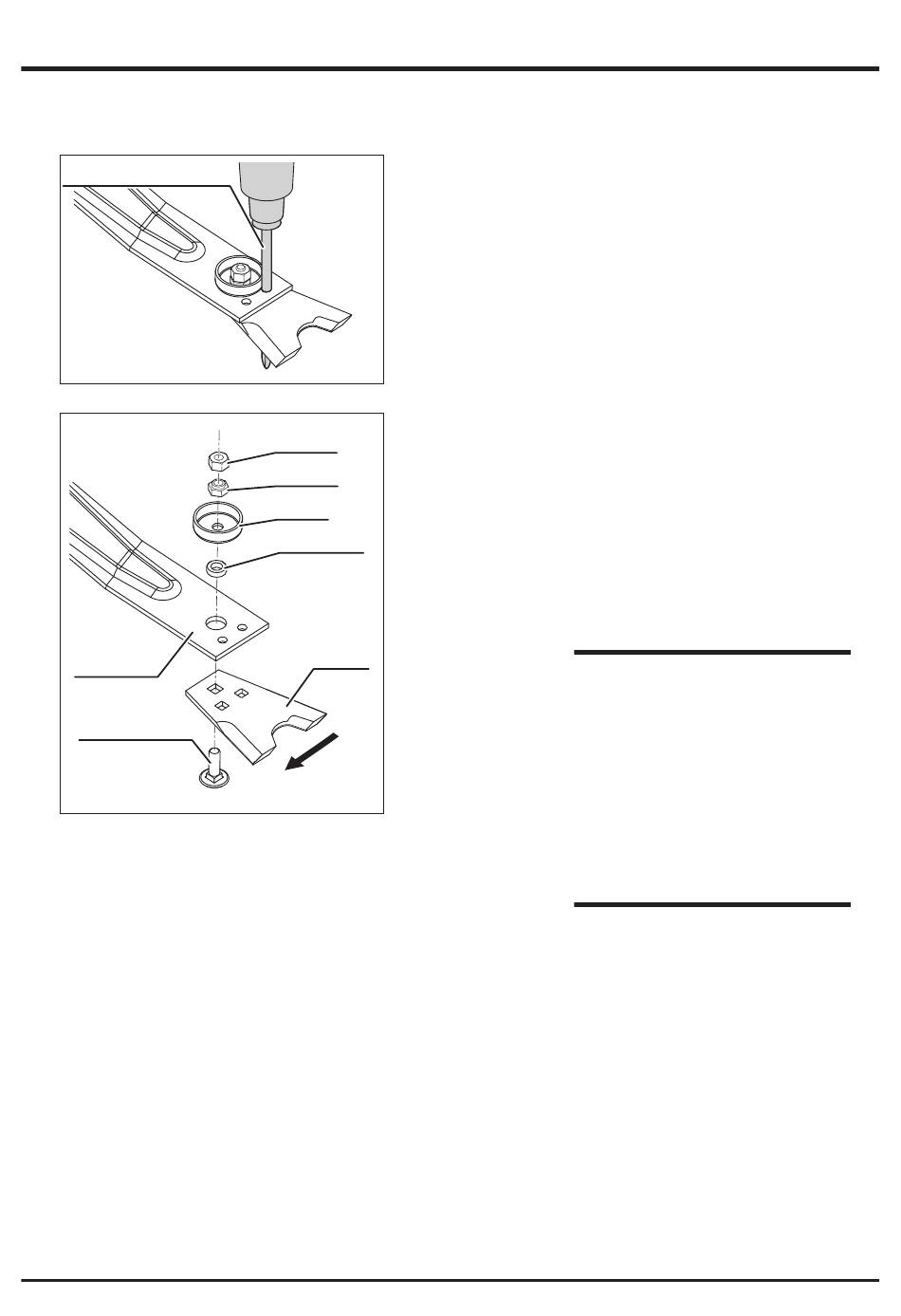

Ersetzen der Messer

1. Öffnen Sie den Mährotorschutz.
2. Halten Sie das Messer mit einem langen
stabförmigen Instrument (z. B. mit einem
Schraubenzieher).
3. Lockern Sie zum Entfernen des Messers erst
die Mutter A und dann die Mutter B.
4. Stecken Sie ein neues oder gewendetes
Messer unter die Rotormesserhalterung.
Stecken Sie die Schlossschraube ein.
5. Bringen Sie die Manschette und Kappe an.
6. Halten Sie das Messer mit einem starken
stabförmigen Instrument.
7. Drehen Sie die Mutter B auf und ziehen Sie die
Mutter mit dem vorgegebenen Drehmoment an.
ANMERKUNG
• Drehmoment für Muttern B - M12: 44,1 - 53,9
N•m (450-550kg•cm)
8. Drehen Sie die Mutter B ein. Ziehen Sie diese
Mutter mit der Hand an. Wenn die Mutter
von Hand nicht weiter festgedreht werden
kann, dann sollten Sie durch Anwenden
eines Maulschlüssels noch eine Umdrehung
hinzufügen.
ANMERKUNG
• Die Mutter A hält die Anordnung auf
ausreichende Weise, wenn Sie nach der
obigen Anweisung installiert ist.
9. Schließen Sie den Mährotorschutz.
-64-
