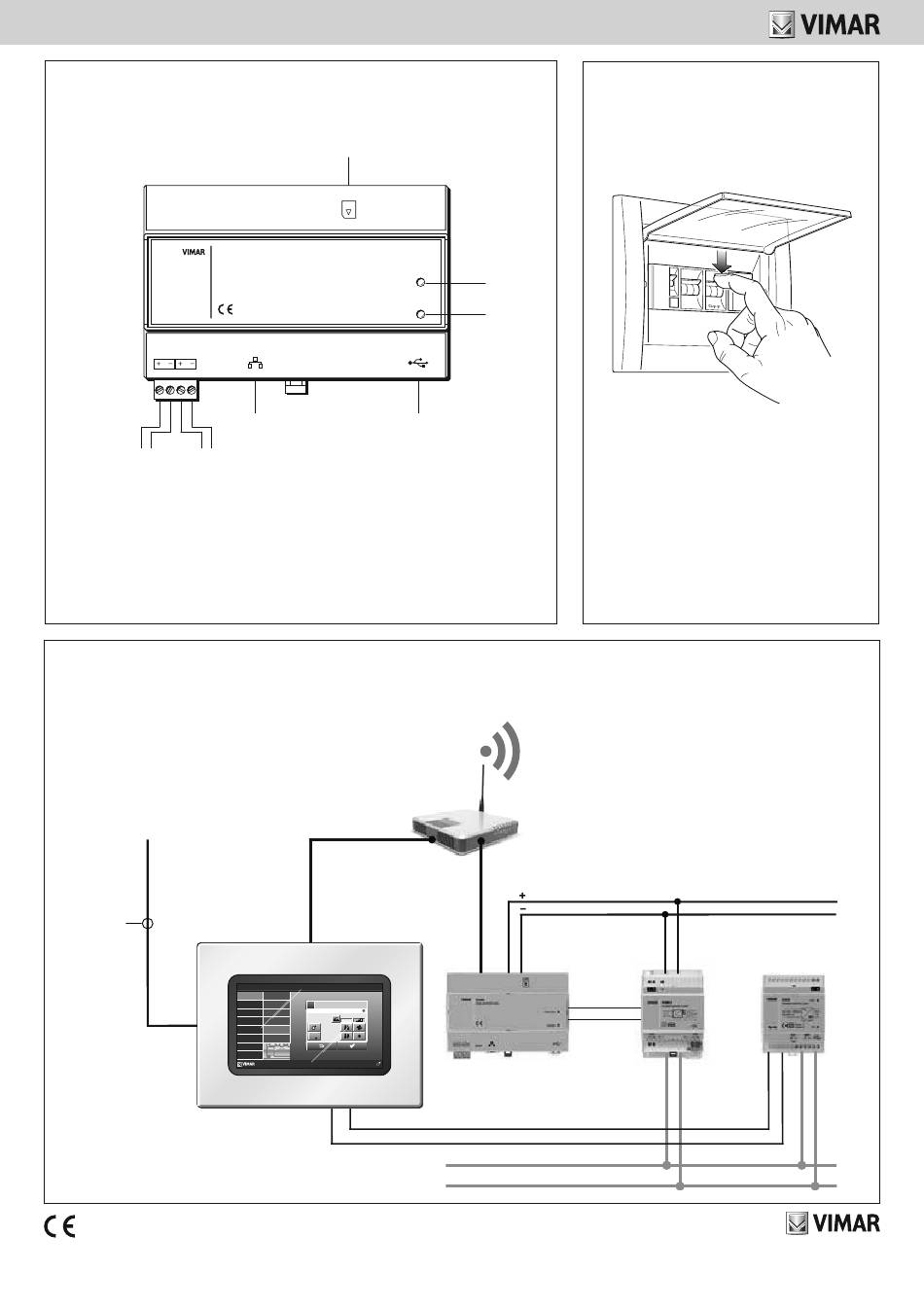

VISTA FRONTALE E COLLEGAMENTI
FRONT VIEW AND CONNECTIONS
VUE DE FACE ET RACCORDS
01545
WEB SERVER KNX
12V-30V= BUS
RESET
12-30 Vdc
BUS KNX
KNX BUS
BUS KNX
A: Alloggiamento SD card ● SD card housing ● Logement SD card
B: Acceso solamente in caso di particolari operazioni ● Access only in case of special operations
Accès réservé à certaines opérations
C: Presenza tensione di alimentazione ● Supply voltage on ● Dispositif sous tension
D: Presa USB ● USB port ● Prise USB
E: Presa Rete LAN ● LAN port ● Prise réseau LAN
2. COLLEGAMENTO CON IL MULTIMEDIA VIDEO TOUCH SCREEN 21553.2 E IL SISTEMA KNX
CONNECTING WITH THE MULTIMEDIA VIDEO TOUCH SCREEN 21553.2 AND THE KNX SYSTEM
CONNEXION AVEC L'ÉCRAN TACTILE MULTIMÉDIA 21553.2 ET LE SYSTÈME KNX
BUS SISTEMA VIDEOCITOFONICO 2 Fili
2 Wires VIDEO DOOR ENTRY SYSTEM
SYSTÈME PORTIER-VIDÉO 2 Fils
2
49400586A0 06 1801
A
CARD
SD
FUNCTION
POWER
E
ROUTER
ROUTER
ROUTEUR
Cavo UTP/FTP
Rete LAN
UTP/FTP cable
LAN
Câble UTP/FTP
Réseau LAN
12:45
Martedì
Salotto
03.04.2012
Ambienti
Ingresso
Termostato Salotto
Funzioni
Bagno
20.5°
1° Piano
Automatico
Antintrusione
Studio
T Auto
Videosorveglianza
Camera Gianfranco
21.5°C
Consumo energetico
Salotto
Auto
Man
Videomessaggi
Cucina
Off/
Messaggi di Sistema
?
21553.2
B
C
D
01545
L
230 V~
N
1.
BUS SISTEMA KNX
BUS KNX SYSTEM
BUS SYSTÈME KNX
01500.2
01830
36063 Marostica VI - Italy
Viale Vicenza, 14
www.vimar.com
