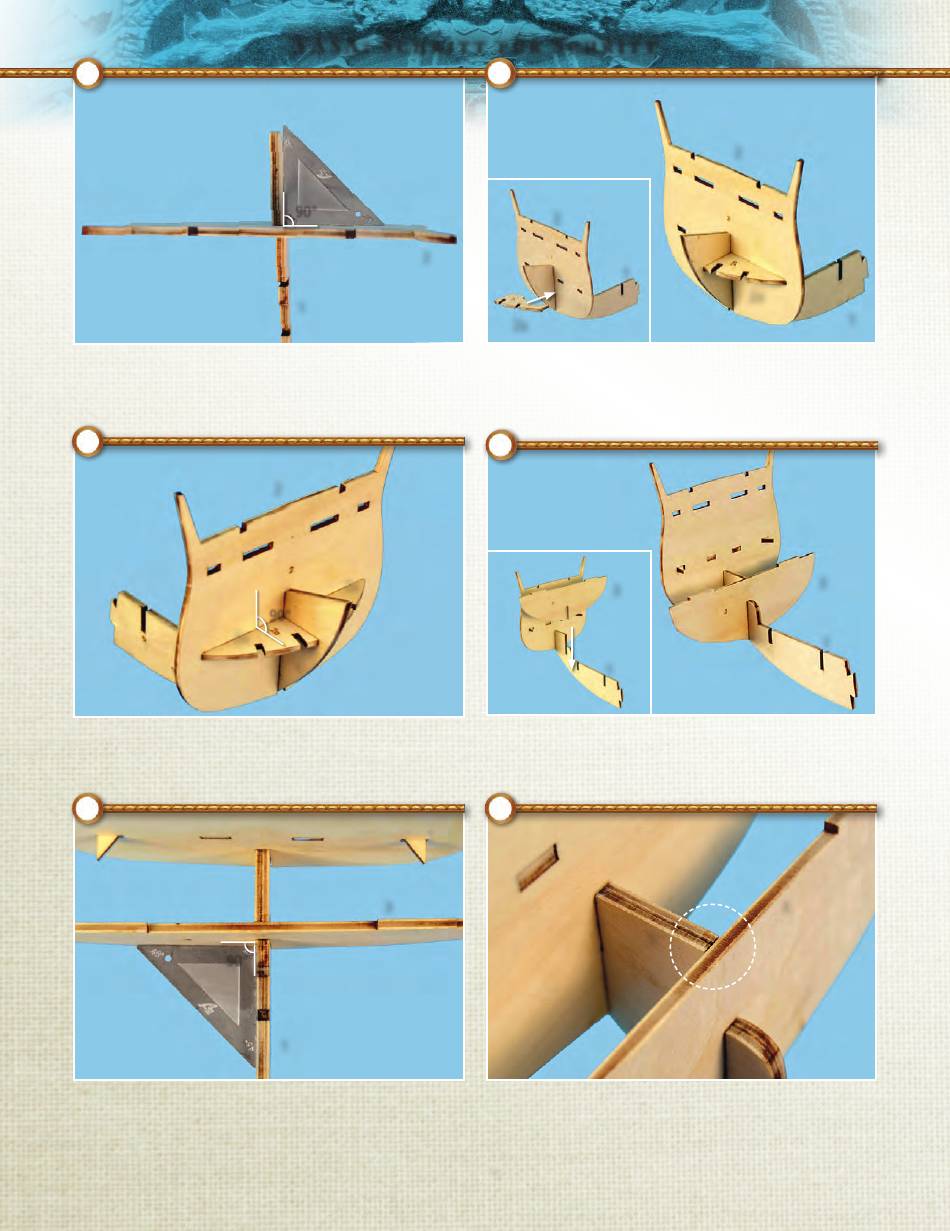

De Agostini MODEL SPACE VASA Bedienungsanleitung Seite 4

3
3
Verwenden Sie ein Geodreieck, um zu prüfen, dass der
Spant im rechten Winkel zum Loskiel trocknet.
5
2a
5
Passen Sie die zweite Stütze auf der anderen Seite des
Loskiels an und kleben Sie sie fest. Achten Sie darauf, dass
beide Stützen im rechten Winkel zum Spant trocknen.
7
90°
7
Achten Sie darauf, dass Spant 3 im rechten Winkel zum
Loskiel trocknet.
VA S A : S c h r i t t f ü r S c h r i t t
90°
2
1
2
2a
90°
1
3
1
4
2
1
2a
4
Passen Sie probeweise die Stützen 2a vorn in Spant 2 ein.
Setzen Sie dabei die Zungen in die entsprechenden Schlitze
ein. Passung bei Bedarf korrigieren und Bauteil festkleben.
6
3
1
6
Passen Sie nun Spant 3 probeweise in den Schlitz
unmittelbar hinter Spant 2 im Loskiel ein und kleben Sie ihn
dann fest.
8
1
8
Achten Sie ebenso darauf, dass die Vorderseite des Spants
mit dem Kiel bündig abschließt.
4
2
2a
1
3
1
3
