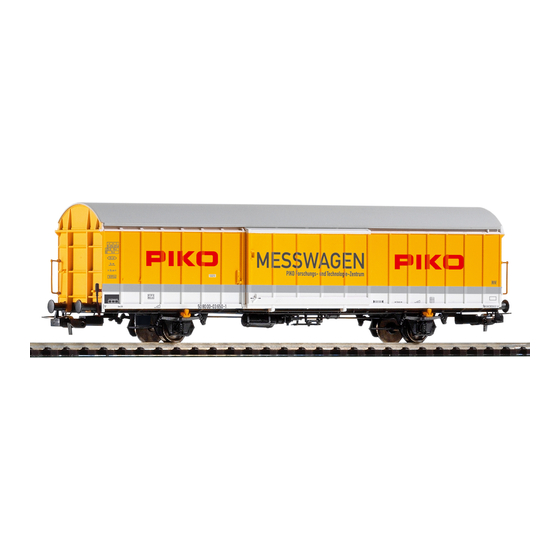

- Seite 1 PIKO H0 MESSWAGEN SMART MEASURE CAR BEDIENUNGSANLEITUNG Instruction manual...
-
Seite 2: Inhaltsverzeichnis
2.4 Betriebsarten ................7 „PIKO Messwagen ConfigTool“ ..........16 2.5 WLAN Funktionalitäten ..............8 5.1 Installation und Start der Software Der PIKO H0 Messwagen / Funktionen am Wagen ....8 „PIKO Messwagen ConfigTool“ ..........16 3.1 Wagen einschalten ..............9 5.2 Programmfunktionen ...............16 3.2 Das Display ................9 5.2.1 Update / Reset .................16... -
Seite 3: Sicherheitshinweise
AC-Wagen (# 55060ff) dürfen nicht auf DC-Gleise gestellt werden! Kurzschlussgefahr! Technische und farbliche Änderungen bei den Artikeln sowie Irrtümer und Liefermöglichkeiten vorbehalten; Maße und Abbildungen freibleibend. Vervielfältigungen und Reproduktionen dieser Dokumentation in jeglicher Form bedürfen der vorherigen schriftlichen Genehmigung durch PIKO. PIKO ist ein eingetragenes Warenzeichen. -
Seite 4: Einleitung
Gleisneigung, die anliegende Gleisspannung und das Digitalsignal. Dank des neuen PIKO H0 Messwagens kann dies alles nun auf bequemste Art und Weise ermittelt werden, und das bis ins kleinste Detail! Zusätzlich besteht die Möglichkeit, neben dem autonomen Betrieb des Wagens eine Handy-App (Android / iOS) oder ein PC-Programm zu nutzen. -
Seite 5: System- Und Funktionsbeschreibung
übertragen wurden. Die Möglichkeiten, die sich dadurch eröffnen, erörtern wir in einem späteren Punkt dieser Anleitung. Sie werden begeistert sein! 2.2 Technische Daten des PIKO H0 Messwagen • Bewegliche Großraumschiebetüren mit dahinter liegendem Display bzw. Funktionstasten • Grafisches Zweifarbendisplay zur Anzeige der Ist-Werte der angewählten Messung (mehrere Modi wählbar) mit daneben befindlichen touchsensiblen Flächen zum Durchblättern der Anzeigebildschirme... -
Seite 6: Funktionen Bzw. Messmöglichkeiten
2.3 Funktionen bzw. Messmöglichkeiten • Wegstreckenmessung: Die zurückgelegte Wegstrecke kann in cm, m und km (1:87) angezeigt werden. In Verbindung mit der PC-Software können zum Beispiel Tagesfahrstrecken ermittelt bzw. einer Lok zugewiesen werden. Weiterhin kann man auf US-Maßeinheiten umstellen und die Werte auch in Inch, Foot oder Meilen anzeigen lassen. •... -
Seite 7: Betriebsarten
Messdatensätze aus dem internen Speicher auszulesen und Firmware-Updates aufzuspielen. Gleichzeitig wird der Akku aufgeladen. *Zusätzlich zur Kaufversion „PIKO Analyst“ (55051) wird auch die kostenlose Konfigurationssoftware „PIKO Messwagen ConfigTool“ angeboten, mit deren Hilfe Sie die internen Einstellungen des Messwagens konfigurieren und Firmware-Updates aufspielen können. -
Seite 8: Wlan Funktionalitäten
AccessPoint / Ad-Hoc Netzwerk Der Wagen arbeitet als sog. „AccessPoint“ und spannt damit sein eigenes WLAN-Netzwerk auf. Im Auslieferungszustand lautet der WLAN-Name (die „SSID“) „PIKO-Messwagen_H0“. Ein Kennwort ist nicht voreingestellt. Vier Geräte können dabei gleichzeitig mit dem Messwagen verbunden werden. -
Seite 9: Wagen Einschalten
3.1 Wagen einschalten Der PIKO H0 Messwagen kann entweder per Knopfdruck eingeschaltet werden oder er schaltet sich automatisch ein, wenn eine Spannung am Gleis* erkannt wird. Um den PIKO H0 Messwagen per Knopfdruck einzuschalten, drücken Sie eine beliebige Funktionstaste für eine Sekunde. -
Seite 10: Touchsensible Flächen
3.3 Das „Mäuseklavier“ – Die Seite mit Tasten und LEDs (Die Rückseite des Messwagens) Hinter der zweiten Tür des PIKO H0 Messwagens verbirgt sich das sogenannte „Mäuseklavier“. Es sind hier insgesamt vier Funktionstasten zu finden, vier LEDs und eine USB Buchse: 3.3.1 Die Bedeutung der LEDs –... -
Seite 11: Die Funktionstasten
Ein kurzer Tastendruck schaltet das WLAN aus oder wieder ein. Ist das WLAN aktiv, leuchtet die blaue LED dauerhaft. 3.4 Funktionen im „StandAlone“ Betrieb Der PIKO H0 Messwagen kann auch ohne weiteres Zubehör für Messungen auf der Modellbahnanlage verwendet werden. Durch das vorkonfigurierte Display, welches mit Hilfe der danebenliegenden touchsensiblen Fläche umgeschaltet werden kann, kann schon im Auslieferungszustand auf alle wichtigen Messwerte zugegriffen werden. -
Seite 12: Wagen Ausschalten
4. Funktionen in Verbindung mit der App „PIKO H0 Messwagen“ für Smartphone und Tablet (Android & iOS) In unserem PIKO Webshop erhalten Sie die App „PIKO H0 Messwagen“ zum kostenlosen Download. Bitte beachten Sie hierzu auch die Installationshinweise zur App im Abschnitt „7. Bedienungstipps“. -
Seite 13: Anzeigen Und Funktionen Auf Dem Hauptbildschirm
4.1 Anzeigen und Funktionen auf dem Hauptbildschirm Auf dem Hauptbildschirm werden alle verfügbaren Daten wie Geschwindigkeit, Wegstrecke, Steigung und Neigung sowie Fahrstufe der belauschten Lok, Gleisspannung und Akku-Ladezustand angezeigt. Die Datenzeilen haben keine weitere Schaltfunktion, sie können jedoch durch Antippen hervorgehoben werden. In der Menüleiste am oberen Rand der Anzeige befinden sich 2 Pfeiltasten, mit denen das Wagendisplay umgeschaltet werden kann. -
Seite 14: Lok Adresse
Neigung ausgibt, haben Sie die neue Strecke so wie die alte ausgerichtet. Im Fall einer starken Steigung sichern Sie den Wagen vor dem Wegrollen. 4.2.7 Strecke zurücksetzen Hiermit setzen Sie den Streckenzähler zurück, wenn Sie die Sicherheitsabfrage mit „Ja“ beantwortet haben. 4.2.8 Firmware Version Hier wird die Wagen-Firmware angezeigt. Die aktuelle Firmware finden Sie im PIKO-Webshop unter www.piko-shop.de/?a=mw... -
Seite 15: App Version
4.2.9 App Version Hier wird die Version der App angezeigt. Aktuelle Versionen der App finden Sie unter https://play.google.com/store/apps/details?id=de.piko. measureCarApp oder https://apps.apple.com/de/app/messwagen/id1398748415?l=de&ls=1 4.2.10 Hilfe Hier finden Sie die komplette Bedienungsanleitung des Messwagens. 4.2.11 Über Hier finden Sie Hinweise über die App, das Impressum sowie Hinweise zur Lizenz und zur Nutzung. -
Seite 16: Funktionen In Verbindung Mit Der Pc-Software „Piko Messwagen Configtool
5. Funktionen in Verbindung mit der PC-Software „PIKO Messwagen ConfigTool“ Aufgrund der vielfältigen Möglichkeiten, die der PIKO H0 Messwagen bietet, kann man mit dem „PIKO Messwagen ConfigTool“ weitere Einstel- lungen vornehmen, die mit den Tastern oder mit der App nicht erreicht werden können. Hierbei handelt es sich um die Einstellungen, die nicht im normalen Betrieb des Messwagens geändert werden müssen. -
Seite 17: Dcc Konfiguration
5.2.4 Display Konfiguration Der PIKO H0 Messwagen hat im Auslieferungszustand für das Display 8 voreingestellte Seiten mit den verschiedenen Messwerten. Diese Seiten können Sie frei konfigurieren, um die Darstellung Ihren Bedürfnissen anzupassen. 15 Seiten können insgesamt erstellt werden. Zusätzlich kann die Software „PIKO Messwagen ConfigTool“... -
Seite 18: Wlan Konfiguration
„Kanal“ Wenn die Funktion ‚Auto‘ aktiviert ist, ermittelt der PIKO H0 Messwagen bei jedem Start den WLAN-Kanal mit den wenigsten Störungen durch andere Netzwerke und stellt diesen Kanal für die Datenübertragung ein. Wenn Sie ‚Auto‘ deaktivieren, können Sie einen Kanal manuell einge- ben, der dann dauerhaft gespeichert wird. -
Seite 19: Dcc Konfiguration
Für eine eventuelle Fehlersuche in einem DCC-Digitalsystem kann der PIKO H0 Messwagen auch eine Lokadresse „belauschen“. In Verbindung mit der PC-Software „PIKO Analyst“ (55051) kann dann bspw. geprüft werden, ob ein Signal ordnungsgemäß auf das Gleis gesen- det wurde oder ob es hier bereits Probleme gibt. Sollte die Lok also einmal einen Befehl nicht ausführen, wird die Fehlersuche vereinfacht. Man kann direkt herausfinden, ob es an der Zentrale liegt (ggf. -
Seite 20: Display Konfiguration
Messwerten abgelegt. Insgesamt können bis zu 15 Displayseiten beliebig konfiguriert werden. Grundlegendes zur Displaykonfiguration Die im PIKO-ConfigTool dargestellte Displayseite entspricht der aktuell angezeigten Displayseite am Wagen. Mit Hilfe der Pfeile (in der vorherigen Abbildung nur rechts zu sehen) können Sie durch die vorkonfigurierten Displayseiten schalten. - Seite 21 Neue Displayseite anlegen 1. Wählen Sie ein Layout für die entsprechende Displayseite. Hier gibt es die Auswahlmöglichkeiten „Small“, „Medium“ und „Big“. Im Grundzustand ist „Empty“ (Leer) eingetragen, da keine Werte angezeigt werden sollen. Je nach ausgewähltem Displaylayout passt sich die Darstellung des Konfigurationsmenüs entsprechend an. 2.
-
Seite 22: Funktionen In Verbindung Mit Der Pc-Software „Piko Analyst
Diese Software bietet Ihnen die umfangreichsten Analyse- und Messmöglichkeiten. Neben den in der App „PIKO Messwagen H0“ und den Funktionen der PC-Software „PIKO ConfigTool“ verfügbaren Optionen gibt es grafische Darstellungen der Messwerte, eine Archivierungsfunktion sowie Analysemöglichkeiten eines Zeit- bzw. Streckenabschnittes. -
Seite 23: Bedienungstipps
7.3.1 Der PIKO H0 Messwagen kann mit vollständig geladener Batterie bis zu 3h* ohne erneutes Laden betrieben werden. *mit deaktiviertem WLAN; mit aktiviertem WLAN ca. 2h 7.3.2 Wird der PIKO H0 Messwagen nicht über das Gleis oder über einen USB mit Spannung versorgt und nicht bewegt, so schaltet er sich nach ca. 3 Minuten automatisch ab. -
Seite 24: Legende
Toggeln – Zuweisen einer Adresse durch mehrfaches Betätigen einer Funktionstaste (Hier: Lok Adresse zuweisen mit Hilfe von F0; siehe auch 4.2.4 „Lok Adresse erkennen“) kleinster empfohlener Radius Kurzkupplungskulisse mit USB-Buchse min. min. Länge über Puffer WLAN-fähig mit Datenspeicher 9. Ersatzteile Die von PIKO angebotenen Ersatzteile für den PIKO H0 Messwagen finden Sie im separat beiliegenden Ersatzteilblatt. - Seite 48 PIKO Spielwaren GmbH Lutherstraße 30 • 96515 Sonneberg • GERMANY © PIKO 2020 · 55050-90-7001...
