KNX/EIB
Schaltaktoren
Schaltaktor 2fach 16 A
Best.-Nr. : 1040 00
Schaltaktor 4fach 16 A
Best.-Nr. : 1004 00
Schaltaktor 8fach 16 A
Best.-Nr. : 1006 00
Schaltaktor 4fach 16 A C-Last mit Strommessung
Best.-Nr. : 1045 00
Schaltaktor 8fach 16 A C-Last mit Strommessung
Best.-Nr. : 1046 00
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Gefahr durch elektrischen Schlag an der SELV/PELV-Installation. Verbraucher für
Netzspannung und SELV/PELV nicht gemeinsam an einen Schaltaktor anschließen.
Keine Drehstrommotoren anschließen. Gerät kann beschädigt werden.
Die Funktionen Stromerkennung und Lastüberwachung nicht für sicherheitsrelevante
Anwendungen verwenden z. B. Überlasterkennung.
Für die Ausgänge Leitungsschutzschalter für den jeweiligen Bemessungsstrom
verwenden. Gerät kann beschädigt werden.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau
(1) Schiebeschalter/Statusanzeige
(2) Programmier-Taste und -LED
(3) Anschluss KNX
(4) Anschluss Relaisausgänge
32560322
10499143 I00

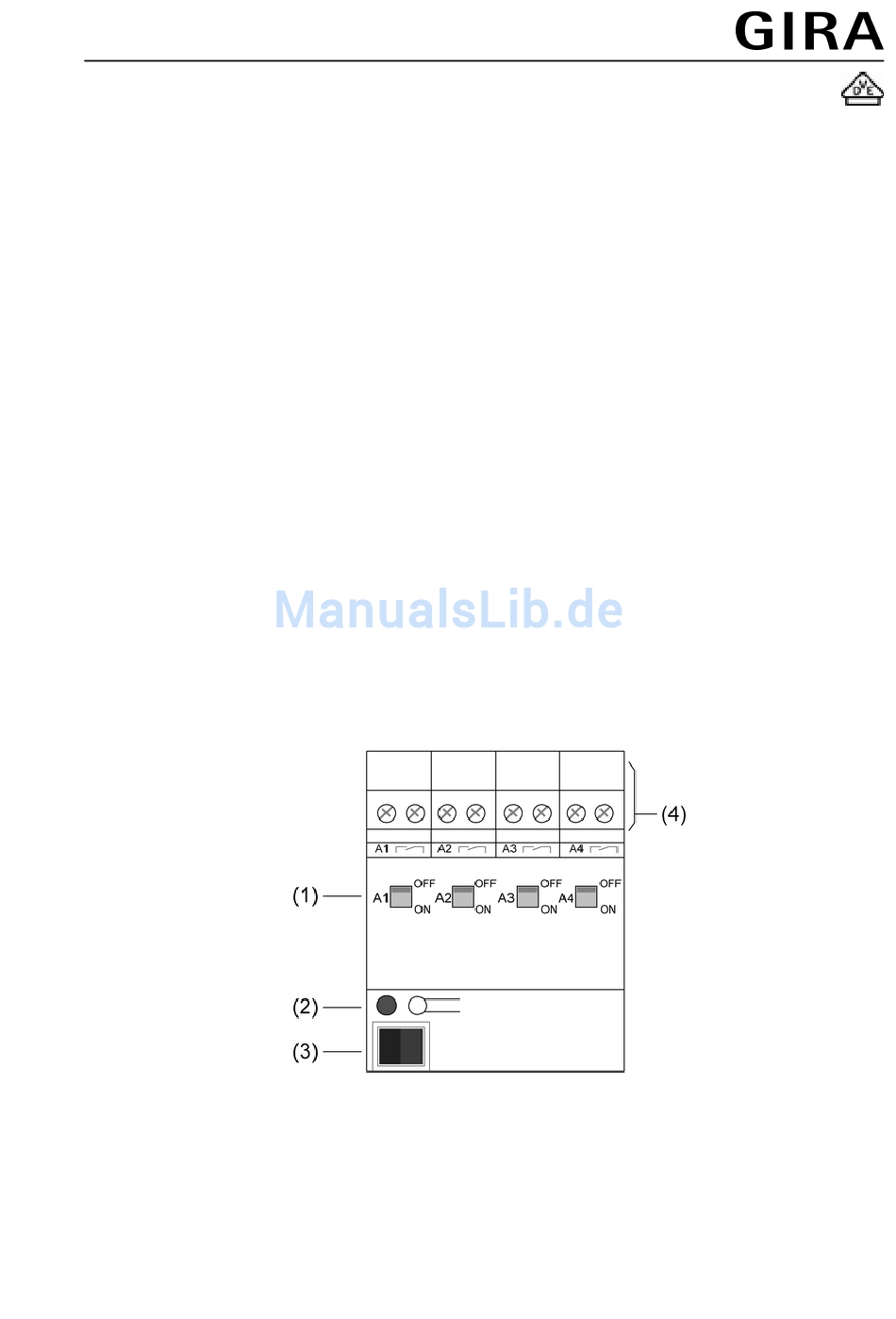

Bild 1: Ansicht Schaltaktor 4fach
20.05.2011
1/8
Werbung
Verwandte Anleitungen für Gira 1040 00
Inhaltszusammenfassung für Gira 1040 00
- Seite 1 KNX/EIB Schaltaktoren Schaltaktor 2fach 16 A Best.-Nr. : 1040 00 Schaltaktor 4fach 16 A Best.-Nr. : 1004 00 Schaltaktor 8fach 16 A Best.-Nr. : 1006 00 Schaltaktor 4fach 16 A C-Last mit Strommessung Best.-Nr. : 1045 00 Schaltaktor 8fach 16 A C-Last mit Strommessung Best.-Nr.
-
Seite 2: Bedienung
KNX/EIB Schaltaktoren 3 Funktion Systeminformation Dieses Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-Richtlinien. Detaillierte Fachkenntnisse durch KNX-Schulungen werden zum Verständnis vorausgesetzt. Die Funktion des Gerätes ist softwareabhängig. Detaillierte Informationen über Softwareversionen und jeweiligen Funktionsumfang sowie die Software selbst sind der Produktdatenbank des Herstellers zu entnehmen. - Seite 3 KNX/EIB Schaltaktoren 5 Informationen für Elektrofachkräfte 5.1 Montage und elektrischer Anschluss GEFAHR! Elektrischer Schlag bei Berühren spannungsführender Teile. Elektrischer Schlag kann zum Tod führen. Vor Arbeiten an Gerät oder Last alle zugehörigen Leitungsschutzschalter freischalten. Spannungsführende Teile in der Umgebung abdecken! Gerät montieren Temperaturbereich beachten.
- Seite 4 KNX/EIB Schaltaktoren Bild 3: Abdeckkappe aufstecken Busleitung nach hinten führen. Abdeckkappe über die Busklemme stecken, bis sie einrastet (Bild 3). Abdeckkappe entfernen Bild 4: Abdeckkappe entfernen Abdeckkappe seitlich drücken und abziehen (Bild 4). 5.2 Inbetriebnahme Adresse und Anwendungssoftware laden Busspannung einschalten. Physikalische Adresse vergeben.
- Seite 5 KNX/EIB Schaltaktoren Nennspannung KNX DC 21 ... 32 V SELV Anschlussart Bus Anschlussklemme Leistungsaufnahme KNX Best.-Nr. 1040 00 typ. 150 mW Best.-Nr. 1004 00 typ. 150 mW Best.-Nr. 1006 00 typ. 150 mW Best.-Nr. 1045 00 typ. 240 mW Best.-Nr. 1046 00 typ. 240 mW Verlustleistung Best.-Nr.
- Seite 6 KNX/EIB Schaltaktoren Schaltstrom DC 16 A Mindestschaltstrom 100 mA Einschaltstrom 150 µs Best.-Nr. 1040 00 400 A Best.-Nr. 1004 00 400 A Best.-Nr. 1006 00 400 A Best.-Nr. 1045 00 600 A Best.-Nr. 1046 00 600 A Einschaltstrom 600 µs Best.-Nr. 1040 00 200 A Best.-Nr. 1004 00 200 A...
-
Seite 7: Hilfe Im Problemfall
Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel. Bitte übergeben oder senden Sie fehlerhafte Geräte portofrei mit einer Fehlerbeschreibung an den für Sie zuständigen Verkäufer (Fachhandel/Installationsbetrieb/Elektrofachhandel). Diese leiten die Geräte an das Gira Service Center weiter. 32560322 10499143 I00... - Seite 8 KNX/EIB Schaltaktoren Gira Giersiepen GmbH & Co. KG Elektro-Installations- Systeme Industriegebiet Mermbach Dahlienstraße 42477 Radevormwald Postfach 12 20 42461 Radevormwald Deutschland Tel +49(0)21 95 - 602-0 Fax +49(0)21 95 - 602-399 www.gira.de info@gira.de 32560322 10499143 I00 20.05.2011...
