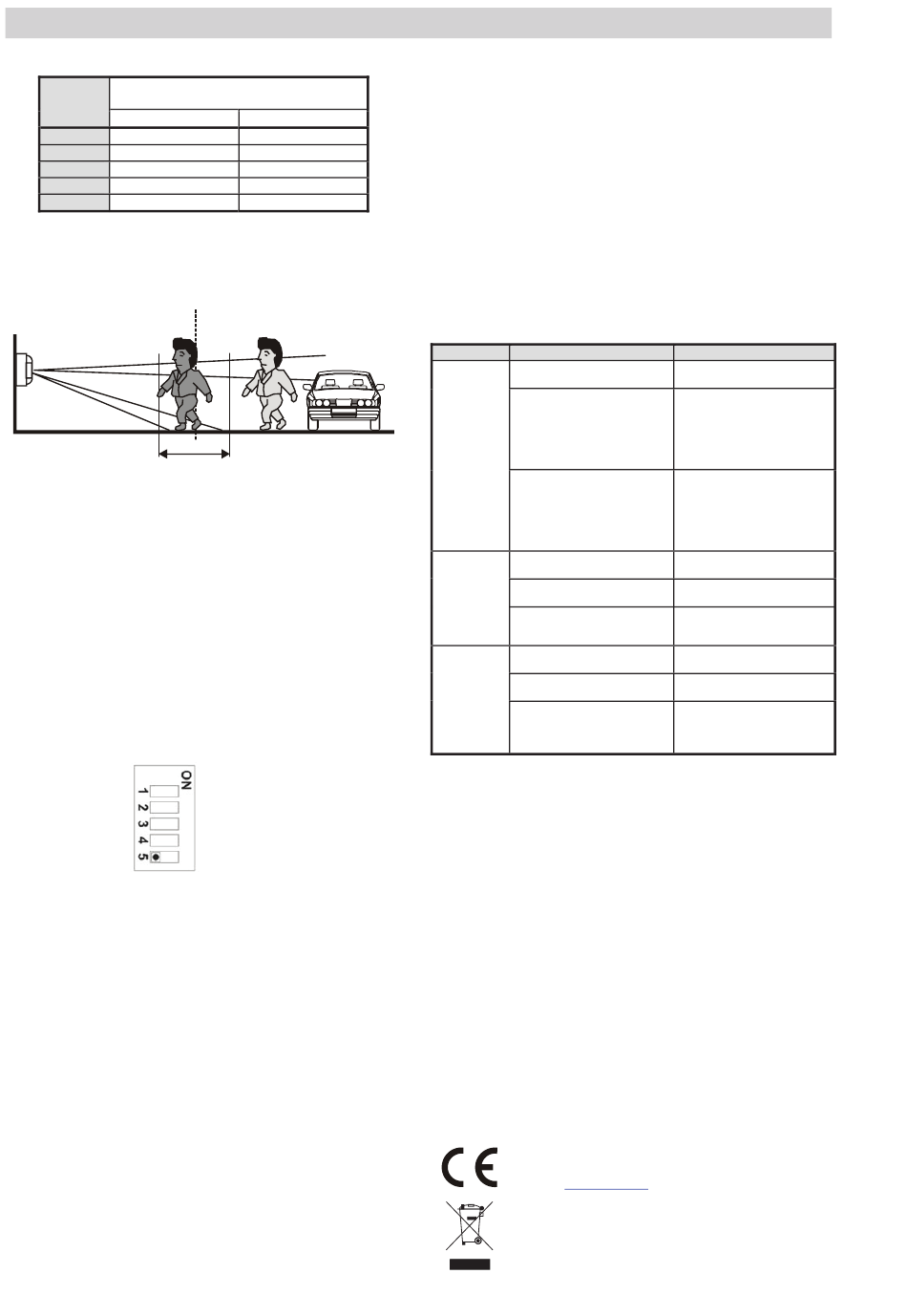

jablotron JA-159P Installation Seite 2

Funkbewegungsmelder für den Außenbereich JA-159P
Die Werte aus der Abbildung sind in der folgenden Tabelle ausgedrückt:
maximale Reichweite der unteren
Position
Mittelwert
1 12 m
2 8,5 m
3 6 m
4 3,5 m
5 2,5 m
Tab
. 1.
Hinweis: maximale Reichweite der unteren Erfassungsebene hängt von der
Umgebungstemperatur ab und kann in diesem Bereich variieren. Diese
Tatsache ist bei der Einstellung des zu überwachenden Bereichs zu
berücksichtigen.
Überwachte Zone
Toleranz
Abb. 5.
Das Sichtfeld des Melders beträgt 90°. Es kann in Stufen A - G
geschwenkt werden.Das Schwenken erfolgt durch das Drehen des
Kunststoffteils des Melders. Die einzelnen Schritte sind begrenzt. Die Linse
des Melders ist für den gesamten Bereich 180° ausgelegt - sie muss
deshalb nicht gehandhabt werden.
Mit dem Melder werden selbstklebende Abdeckstreifen mitgeliefert, die
zur Begrenzung des Sichtfeldes eingesetzt werden können (Abdecken
problematischer Bereiche). Die Streifen werden auf die Linse von der
Innenseite am entsprechenden Segment geklebt.
Mit dem Schalter, der sich im Melder rechts oben befindet, können drei
Empfindlichkeitsstufen am Melder eingestellt werden - die Stufen sind durch
Buchstaben gekennzeichnet:
L low – niedrige Empfindlichkeit für schlechte Bedingungen
M middle – mittlere Empfindlichkeit
H high – hohe Empfindlichkeit
Andere Parameter des Melders können mit einem Schalter eingestellt
werden (Die Default-Werte sind fett dargestellt):
NORM
120s
N.C.
LED OFF
Antimask OFF
Die Werkseinstellungen sind fett gedruckt.
Die Aktivierung der LED dient zum Testen des Melders - d.h. der
Abdeckung des zu überwachenden Bereichs. Der Melder sendet immer
Informationen an die Zentrale - es wird empfohlen, die LED im
Normalbetrieb zu deaktivieren, um Batteriestrom zu sparen.
Das Energiesparmodus kann mit dem Schalter Nr. 2 eingestellt und es
kann zwischen 5 s und 120 s gewählt werden.
Funktionstest (Prüfung der Abdeckung
des zu überwachenden Bereichs)
Mit dem Schalter Nr. 1 wechseln Sie zum Testmodus, mit dem Schalter
Nr. 4 schalten Sie die LED ein und schließen Sie den Melder. Testen Sie die
korrekte Abdeckung des zu sichernden Bereichs und ob der Melder
Bewegungen außerhalb dieses Bereichs erfasst. Berücksichtigen Sie die
mögliche Schwankung des Erfassungsbereichs
Bedingungen.
Jede Bewegung wird durch das Leuchten der LED angezeigt, und
gleichzeitig wird die Information an die Zentrale gesendet (Prüfung mit Hilfe
der Diagnostik im Programm F-Link möglich).
Nachdem Sie die korrekte Funktion des Melders getestet haben,
empfehlen wir die Anzeige-LED auszuschalten und das Energiesparmodus
auf 120 s für eine längere Lebensdauer der Batterien einzustellen.
Normalbetrieb
Bei jeder Aktivierung des Melders wird die Information durch ein
Funksignal übermittelt. Wenn das Gehäuse des Melders geöffnet oder der
Funkbewegungsmelder für den Außenbereich JA-159P
Erfassungsebene
siehe Hinweis:
10 bis 17 m
7 bis 12 m
5 bis 8,5 m
3 bis 6 m
2 bis 3,5 m
Mittelwert A, B, C, D
Unüberwachte Zone
TEST
5s
N.O.
LED ON
Antimask ON
bei Änderung
Melder von seinem Sockel entfernt wird, wird ein Sabotagesignal gesendet.
Der Melder sendet auch regelmäßig (alle 9 Minuten) Kontrollsignale, die der
Zentrale dazu dienen, das Vorhandensein und die Bereitschaft aller
Komponenten im installierten System zu überprüfen.
Batteriestatus überprüfen und Batterien
Der Melder überprüft den Batteriestatus automatisch und informiert die
Zentrale bei niedriger Batteriespannung. Dabei bleibt sie funktionstüchtig.
Die Batterien sollten jedoch baldmöglichst ausgewechselt werden.
Bevor Sie die Batterien auswechseln, stellen Sie im System den
Errichtermodus ein (siehe Betriebshandbuch für die Zentrale), in dem das
Öffnen des Meldergehäuses
Lithiumbatterien vom Typ CR123A (3 V, 1500 mAh) oder alternative
Batterien vom Typ LS(T)14500 (3,6 V AA).
Anmerkung: Für den Betrieb des Melders verwenden Sie 2x
Lithiumbatterie. Um die Lebensdauer der Batterien zu verlängern, kann
noch eine zusätzliche (dritte) Batterie eingesetzt werden.
Mögliche Probleme und ihre Behebung
Problem Ursache
die untere Erfassungszone
ist zu weit entfernt eingestellt
der Melder der Melder ist der direkten
zeigt eine oder indirekten Lichtstrahlung
Änderung ausgesetzt (Sonne,
im Scheinwerfer, ...)
überwachten
Bereich an
auch wenn
sich bewegende Objekte
keine
(Büsche, Bäume, hohes
Bewegung
Gras, aufgehängte Wäsche,
sichtbar ist
...)
der Melder die untere Erfassungszone
zeigt nicht ist zu nahe eingestellt
jede
die Empfindlichkeit ist auf L
Änderung
eingestellt
im
Energiesparmodus des
überwachten
Melders
Bereich an
der Melder die Batteriespannung ist nicht
reagiert OK
nicht auf
LED zeigt keine Bewegung
eine
an
Änderung
LED zeigt die Bewegung an,
im
die Zentrale reagiert aber
überwachten
nicht
Bereich
Technische Parameter
Stromversorgung 2x CR123A Lithiumbatterie Typ CR123A (3 V, 1500 mAh)
Durchschnittliche Lebensdauer der Batterien
Alternative Stromversorgung
Durchschnittliche Lebensdauer der Batterien
* - angegebene Lebensdauer beim eingestellten Sparmodus 120 s
Frequenz
Reichweite - Entfernung von der Zentrale
Parameter des Optex Melders
Erfassungseigenschaften
Installationshöhe des Melders
Bewegungsgeschwindigkeit des Objektes
Batteriespar-Timer
Betriebsumgebung
Sicherheitseinstufung
Betriebstemperaturbereich
Schutzart des Melders
Max. relative Luftfeuchtigkeit
Abmessungen
Gewicht
Konform mit
Betriebsbedingungen
der
JABLOTRON ALARMS a.s. erklärt hiermit, dass der Melder
JA-159P mit den wesentlichen Anforderungen und anderen
einschlägigen Bestimmungen die Nr. 1999/5/EC und 2011/65/EU
konform ist. Das Original der Konformitätserklärung ist auf der
Webseite
werden.
Anmerkung: Das Produkt sollte, obwohl es keine schädlichen
Materialien enthält, nicht mit dem Hausmüll entsorgt, sondern an
den Händler oder direkt an den Hersteller abgegeben werden.
2 / 2
auswechseln
zulässig ist. Verwenden
Lösung
ändern Sie die Einstellung
der Erfassungszone
ändern Sie die Position des
Melders, beseitigen Sie die
reflektierende Oberfläche
oder eliminieren Sie diese
durch das Überkleben eines
Teils der Linse
beseitigen Sie die sich
bewegenden Objekte oder
eliminieren Sie
problematische Bereiche
durch das Überkleben eines
Teils der Linse
ändern Sie die Einstellung
der Erfassungszone
erhöhen Sie die Einstellung
der Empfindlichkeit
für den Test stellen Sie 5 s
ein
wechseln Sie Batterien aus
die Anzeige ist
ausgeschaltet
die Zentrale ist außerhalb
der Reichweite des RF-
Signals
2 x (3 x) CR123A,
ca. 3 Jahre (4 Jahre)*
2x Lithiumbatterie Typ LS(T)14500 (3,6 V, AA)
2 x (3 x) LS(T)14500,
ca. 3 Jahre (4 Jahre)*
Bitte beachten Sie: Batterien sind nicht enthalten
bis zu 300 m bei direkter Sicht
12 m / 90 ° ; 16 Segmente
optional 5 s oder 120 s
IV nach EN 50131-1
+20 °C bis +60 °C
186 x 71,3 x 105,5 mm
ETSI EN 300220, EN 50130-4,
EN 55022, EN 60950-1
ERC REC 70-03
www.jablotron.com im Abschnitt Downloads eingesehen
Sie nur
868,1 MHz
0,8 – 1,2 m
0,3 – 1,5 ms-1
gemäß OPTEX
IP55
95 %
500 g
MMY52808
