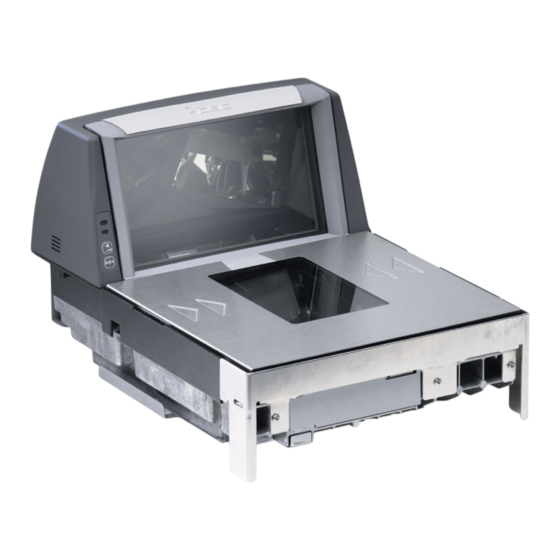

- Seite 1 ® Magellan 8100/8200 with FirstStrike Advanced Decoding Technology Model 8204 shown Quick Reference Guide Downloaded from www.Manualslib.com manuals search engine...
- Seite 2 An Unpublished Work - All rights reserved. No part of the contents of this documentation or the procedures described therein may be reproduced or transmitted in any form or by any means without prior written permission of PSC Inc. or its wholly owned subsidiaries ("PSC").
- Seite 3 (“designated PSC Product”), in machine-readable form only, solely for End User's internal business purposes. This Agreement does not convey own- ership of the Software to End User. Title to the Software shall be and remain with PSC or the third party from whom PSC has obtained a licensed right.
- Seite 4 PSC Inc., Legal Department, 111 SW Fifth Ave. Suite 4100, Portland, OR 97204-3644. In the defense or settlement of any such claim, PSC may, at its option, 1) procure for End User the right to continue using the PSC Product, 2) modify the PSC Product so that it becomes non-infringing, 3) replace the PSC Product with an equivalent product not subject to such claim, or 4) provide End User an opportunity to return the PSC Product and receive a refund of the purchase price paid, less a reasonable allowance for use.
- Seite 5 CONTENTS English ............................1 Francais .............................7 Deutsch ............................13 Italiano .............................19 Español ............................23 Portugues ..........................29 Chinese ............................35 Appendix A - Product Labeling ...................A-1 Appendix B - Laser Safety ....................B-1 Appendix C — Warranty .......................C-1 Quick Reference Guide Downloaded from www.Manualslib.com manuals search engine...
- Seite 6 ® Magellan 8100/8200 Downloaded from www.Manualslib.com manuals search engine...
- Seite 7 For more detailed information about setup, installa- tion and programming, see the Product Reference Guide included in PDF for- mat on the PSC Manuals CD. Manuals are also available for download from the PSC website (www.pscnet.com). Printed manuals may be ordered from your dealer/distributor.
-
Seite 8: Weighing Items
Weighing Items ™ The L-shaped All-Weighs platter allows you to place items anywhere on its surface, including leaning against its vertical section, to be weighed accurately. Once weighed items are in place, enter PLU (price Look-Up) data as L-Platter described in your POS system instruc- tions. -
Seite 9: Led Indication
Table 1. Scale Zero Push Button Functions PRESS FUNCTION COMMENT DURATION When programmed to do so, the yellow LED should be lit when no weight is on the scale, indicating scale at Momentary Zero Scale zero. If it is not, press the switch to zero the scale. The unit will sound a “click”... - Seite 10 DURATION COMMENT INDICATION Serves notice that a fatal FRU failure Audible low tone 1 second. Field Replace- has been detected. If a low tone is Alternating Green/Yellow LED able Unit (FRU) heard, but continuous flashing is not flashes continuously. Warning (Error observed, the scanner can still func- Mode) tion in a limited capacity.
- Seite 11 PRESS FUNCTION COMMENT DURATION Press the push button for approximately 2 sec- Hold, then onds, then release. Each time this is done, the release when the Increments tone beeper will sound at one of three tones. Stop beeper sounds when the desired tone (high, medium or low) is sounded.
- Seite 12 NOTES ® Magellan 8100/8200 Downloaded from www.Manualslib.com manuals search engine...
- Seite 13 Guide de Références Produits inclus au format PDF dans le CD Manuels PSC. Ces manuels sont également disponibles en téléchargement sur le site Internet de PSC (http://www.pscnet.com). Vous pouvez commander des copies imprimées des manuels auprès de votre représentant PSC (consultez la quatrième de...
-
Seite 14: Commandes Et Indicateurs
Lecture du poids des articles Le plateau All-Weighs™ en L vous permet de placer les articles n'importe où sur sa sur- face, y compris penché contre sa paroi verti- cale, pour être pesé de façon précise. Après avoir placé les articles à peser, intro- Plateau en L duisez les données PLU (appel de prix) de la manière décrite dans les instructions de... - Seite 15 Tableau 4. Fonctions du bouton-poussoir de mise à zéro de la balance DURÉE FONCTION COMMENTAIRE ACTIONNEMENT Pour être programmé de la sorte, le voyant DEL jaune doit être allumé lorsqu'aucun poids n'est présent sur la balance, indiquant Mise à zéro de la Momentané...
- Seite 16 INDICATION DURÉE COMMENTAIRE Indique qu'une erreur fatale du module inter- Signal sonore bas 1 seconde. Voyant changeable a été détectée. En présence d'une DEL vert/jaune alternatif clignote de Alarme de module tonalité faible et de l'absence de clignotement manière continue. interchange- continu, le scanner peut encore fonctionner able(Mode d'erreur)
- Seite 17 DURÉE FONCTION COMMENTAIRE D'ACTIVATION Ce mode permet au personnel chargé de l'assistance du Mode de diagnostic du système de remédier aux problèmes du scanner. Pressez 4 secondes le bouton pendant 8 secondes, ou rallumer le pour sortir scanner du mode Diagnostique du Scanner et relancer le scanner. Remet le scanner à...
- Seite 18 NOTES ® Magellan 8100/8200 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 19: Einleitung
Diese Kurzanleitung gibt Ihnen einen Überblick über Ihren Scanner und dessen Bedienung. Detailliertere Informationen über Einstellungen, Installation und Programmierung finden Sie in der Produktanleitung, die auf der PSC-Hand- buch CD im pdf-Format enthalten ist. Diese Handbücher stehen Ihnen zum Herunterladen auch auf unserer Internetseite www.pscnet.com zur Verfügung. -
Seite 20: Wiegen Von Produkten
Wiegen von Produkten Die L-geformte Wägeplatte erlaubt akkurates Wiegen ungeachtet dessen, wo das Produkt auf der Oberfläche pla- ziert wird. Zum Wiegen kann das Produkt auch gegen den ver- L-förmige Sicherheitswägeplatte tikalen Scanbereich gelehnt wer- den. Wenn das Produkt plaziert ist, geben Sie den Produktpreis ein wie in Ihrer Kas- sensystem-Beschreibung angegeben. -
Seite 21: Funktion
Tabelle 7. Funktionen des "Null"-Schalters der Waage Betätigungs- Funktion Bemerkung dauer Wenn die Waage entsprechend programmiert ist, dann sollte, wenn Null-Stellung der die Waage auf “null” steht, die gelbe LED-Anzeige leuchten. Falls kurz Waage dies nicht der Fall ist, dann betätigen Sie bitte den "Null"-Schalter. Ein "Klick"... - Seite 22 LED Anzeige Dauer Bemerkung Zeigt an, daß ein schwerer Hardwarefehler Akustischer niedriger Ton 1 Sekunde entdeckt wurde. Wenn ein tiefer Ton zu hören und die grüne/gelbe Anzeige blinkt Hardwarefehlerwar- ist, aber kein Blinken wahrgenommen wird, ist fortwährend nung (Fehlermodus) der Scanner unter Umständen noch einge- schränkt betriebsbereit.
- Seite 23 Betätigungs- Funktion Bemerkung dauer Dieser Modus erlaubt dem technischen Personal die Iden- tifikation von Problemen, die beim Scanner aufgetreten 4 Sekunden sind. Drücken Sie den Schalter für 8 Sekunden oder Scannerdiagnosemodus schalten Sie zum Verlassen des Scannerdiagnosemodus' den Scanner aus und ein und starten den Scanner neu. Nur das technische Personal sollte einen Reset durch- 8 Sekunden Scanner-Reset...
- Seite 24 NOTES ® Magellan 8100/8200 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 25: Utilizzo Dello Scanner
Per informazioni più dettagliate sulla config- urazione, l'installazione e la programmazione, consultare la Guida di riferi- mento prodotto in formato PDF sul CD dei Manuali PSC. Tali manuali possono inoltre essere scaricati dal sito web PSC (http://www.pscnet.com). I manuali cartacei possono essere ordinati presso il proprio rivenditore PSC (vedere infor- mazioni sulla retrocopertina). -
Seite 26: Controlli E Indicatori
Pesatura dei prodotti Il piatto ad L All-Weighs™ consente di collo- care i prodotti su qualsiasi punto della superfi- cie, anche appoggiandoli contro la parete verticale, per essere pesati con precisione. Piatto a L Dopo aver collocato il prodotto da pesare, digi- tare i dati PLU (Price Look-Up) come descritto nelle istruzioni del sistema POS. - Seite 27 Table 10. Funzioni del pulsante di azzeramento bilancia DURATA FUNZIONE NOTA Se opportunamente programmato, il LED giallo si accende quando non vi sono pesi sulla bilancia per indicare lettura Azzeramento Momentanea zero. In caso contrario, premere brevemente il pulsante per bilancia azzerare la lettura.
- Seite 28 SIGNIFICATO DURATA DURATA Il LED verde lampeggia con una Si verifica SOLO quando si preme il tasto sequenza codificata in abbina- tono/volume dopo una segnalazione FRU. mento ad un segnale acustic. Indicazione FRU Consente al tecnico riparatore di identifi- care il guasto FRU. a.
- Seite 29 Para obtener información más detallada sobre cómo programar, instalar y programar el equipo, consulte la Guía de referencia producto incluidos en el CD de Manuales PSC en formato PDF. También puede descargar estos manuales del sitio web de PSC (http:// www.pscnet.com).
-
Seite 30: Controles E Indicadores
Pesado de objetos El plato de balanza All-Weighs™ con forma de "L" le permite colocar los objetos en cualquier lugar de su superficie, incluso puede apoyar los objetos con- tra la sección vertical, para pesarlos con precisión. Una vez que los objetos que se van pesar se Plataforma L encuentran en su lugar, ingrese el número de PLU (búsqueda de precio, en inglés) tal como se explica en las instrucciones del sistema POS. - Seite 31 Tabla 13. Funciones del Botón pulsador de balanza en cero PRESIÓN DEL FUNCIÓN COMENTARIO BOTÓN Si está programado para hacerlo, el indicador luminoso amarillo debería encenderse cuando no hay peso sobre la balanza, con lo que Momentánea Balanza en cero indica que la balanza está...
- Seite 32 SIGNIFICADO DEL DURACIÓN COMENTARIO INDICADOR Tono audible bajo 1 segundo. Los Indica que se ha detectado una falla FRU fatal. Advertencia de indicadores luminosos verde y ama- Si se escucha un tono bajo, pero no se observa Unidad reem- rillo parpadean continuamente en parpadeo continuo, el escáner puede aún funci- plazable de campo forma alternada.
- Seite 33 PRESIÓN DEL FUNCIÓN COMENTARIO BOTÓN Mantener el botón Presione el botón pulsador durante aproximadamente 2 presionado y luego segundos y luego suéltelo. Cada vez que haga esto, se Aumenta el tono soltarlo cuando se oirán diferentes tonos (alto, medio o bajo). Deténgase escucha el tono cuando haya oído el tono deseado.
- Seite 34 NOTES ® Magellan 8100/8200 Downloaded from www.Manualslib.com manuals search engine...
- Seite 35 Introdução O Magellan 8100/8200 são o melhores e mais versáteis scanners de 360 graus do mundo, projetados para os principais supermercados, hipermercados e lojas de grande volume de vendas em todo o planeta. Um projeto ótico aperfeiçoado foi combinado com o software avançado de decodificação do First Strike oferecendo desempenho e produtividade superiores.
- Seite 36 Pesando os Produtos ™ O prato de pesagem All-Weighs , em formato de L, permite uma correta pesagem colocando os produtos em qualquer parte de sua superfície, incluindo pousar-los contra a parte vertical. O "Friso para Frutas" também oferece uma forma conveniente de Prato L assegurar que os itens não tenham contato com o balcão ou outras superfícies que não sejam para pesagem.
- Seite 37 Tabelle 16. Funções do Botão de Zero da Balança PRESSÃO FUNÇÃO OBSERVAÇÃO NO BOTÃO Quando programado para esta função, o LED Amarelo deverá estar aceso,quando não tiver nenhum peso sobre o prato de pesagem, Momentária Zerar a balança indicando que a balança está em zero. Se não estiver aceso, pres- sione o botão para zerar a balança.
- Seite 38 INDICAÇÃO DURAÇÃO OBSERVAÇÃO Avisa de uma falha fatal detectada em um FRU. Tom baixo audível 1 segundo. Pisca Field Replaceable Se o tom for baixo, porém não tiver o piscar de forma continua e alternada os Unit (FRU) contínuo, o scanner poderá continuar funciona- LEDs Verde e Amarelo.
- Seite 39 PRESSÃO NO FUNÇÃO OBSERVAÇÃO BOTÃO Este modo permite que o pessoal da assistência técnica possa detectar problemas com a balança. Pressione o Modo de Diagnóstico da 4 Segundos botão por 8 segundos, ou desligue/ligue a energia para Scanner sair do Modo de Diagnóstico do Scanner e reinicializar o scanner.
- Seite 40 NOTES ® Magellan 8100/8200 Downloaded from www.Manualslib.com manuals search engine...
- Seite 41 简介 Magellan 8200 是世界上最小和用途最多的 360 度扫描器， 它针对世界各地的超级 市场、高级百货商店和大型综合商店而设计。改进的光学设计加上先进的解码 软件 First Strike™ 使得它具有优越的性能和效率。此快速用户指南将概要介绍扫 描器以及扫描器 / 称重的操作。有关设置、安装和编程的详细信息，请参考 PSC 手册光盘中 PDF 格式的产品参考手册。也可以从 PSC 的网站 (www.pscnet.com) 下载这些手册。你可以从你的经销商 / 分销商那里订购印制好的手册。 操作 扫描物品 要使用扫描器扫描物品，将这些物品滑过或推过本页上所显示的扫描区即可。 无论移动物品的方向是从左向右还是从右向左，其扫描效果都同样好。一般不 需要调整条码的方向，因为扫描器可以 “看见”物品的左、右、前、后和底 部。 为了达到最佳的扫描效果，请注意以 下一些提示： 注意那双眼睛 ... • 不要偏爱水平或垂直扫描 窗。让物品保持其自然方向 即可。...
- Seite 42 物品称重 ™ L- 形状的 All-Weighs 底盘可以让你 将物品放在其表面的任何地方，包括 靠在其垂直部分上，然后精确地称出 其重量。 将称重物品放置好之后，输入 PLU ( 价 格表 ) 数据——见 POS 系统指南。物品 重量则显示在远程显示器和 / 或主机 L- 形底盘 显示器上。 Any-Weighs™ 提升挡板 此外， 您的扫描器还可以配备可选择的 Any-Weighs™ 产 品提升挡板。当在 All-Weighs™ 底盘的垂直窗口上有收款台或键盘时，该提升 挡板可以提供另外一种称重方式，即将大件商品靠在柜台上来提高称重的精确 度。 All-Weighs™ 产品提升挡板还可以防止圆形商品在称重时滚动。当需要时 将提升挡板提升至竖直位置，当不需要时将其缩回扫描底盘以保持扫描通道的 顺畅。 控制按钮和指示灯 控制面板由两个指示灯和两个按钮组...
- Seite 43 a. 诊断模式是专为受过训练的系统支持人员而设立的。正常情况下用户不需要启动这项 功能。 表 5. 绿色和黄色指示灯的功能 持续时间 表示内容 注解 黄色指示灯连续发光 电子秤闲置，重量读数为零。 电子秤归零 绿色指示灯连续发光且灯 扫描器处于 扫描器准备就绪，可以随时工 光暗淡 作。 活动状态 绿色指示灯亮闪一次 表明条码已被读取和解码。 正确读取 绿色指示灯连续闪烁 表明扫描器处在标签编程模式。 编程模式 关机后再开机可以退出该模式。 由于长时间闲置，扫描器马达 绿色指示灯每两秒闪烁一 休眠模式 和 / 或激光器已经自动关闭， 次 系统进入休眠模式。 1 秒钟关， 1/10 秒亮 主机禁用 主机禁止扫描。 表示发现致命的 FRU 故障。如 发出低音调声响...
- Seite 44 音量 / 音调按钮 根据按下按钮时间的不同，音量 / 音调按钮也有多项功能： 表 6. 音量 / 音调按钮的功能 按钮时间 功能 注解 另外，还可以通过以下方式唤醒扫描 器： 瞬间 ( 当扫描 - 移动一件物品通过扫描区。 将扫描器唤醒 器处于休眠状 态时 ) - 电子秤上的重量发生变化。 - 用辅助扫描器进行扫描。 瞬间按下按钮可以提高扬声器的音量。 瞬间 ( 当扫描 当扬声器到达最大音量时，继续按下 提高音量 器处于活动状 按钮会使音量回到最低，接着再按则 态时 ) 会使音量逐步提高。音量有 5 个等级。 按下按钮大约...
- Seite 45 Scale Host POS Terminal EAS Interlock • CAUTION-LASER RADIATION WHEN OPEN. DO NOT STARE INTO BEAM PSC Scanning, Inc. • PRECAUCION-RADIACION LASER SI SE ABRE. ¡NO MIRE HACIA EL RAYO! CLASS 1 LASER PRODUCT 959 Terry Street • CUIDADO - RADIA=C7=C3O LASER QUANDO ABERTO. N=C3O OLHE PARA O RAIO.
- Seite 46 Appendix B — Laser Safety International Caution Statements Class I English This scanner is certified in the U.S. to conform to the requirements of DHHS/ CDRH 21CFR Subchapter J and to the requirements of IEC 825-1:2001. Class I and Class IIa products are not considered to be hazardous. The scanner contains internally a Visible Laser Diode (VLD) whose emissions do not exceed the maximum limits as set forth in the above regulations.
- Seite 47 sécurité relatives au laser. Le système optique ne peut être réparé qu’en usine. • Sont considérés comme instruments optiques les jumelles, les micro- scopes et les loupes. Les lunettes portées par l'utilisateur ne sont pas considérées comme tel. German Dieser Scanner ist den in den Vereinigten Staaten geltenden Vorschriften des DHHS/CDRH 21 CFR Subchapter J und den Vorschriften der IEC 825-1:2001 entsprechend bescheinigt.
- Seite 48 autorizzate può essere in violazione dei regolamenti di sicurezza rela- tivi all’impiego di raggi laser. Il sistema ottico può essere riparato soltanto in fabbrica. • l’impiego di strumenti ottici assieme al lettore fa aumentare il rischio di danni alla vista. Il termine “strumenti ottici” sta ad indicare binocoli, microscopi o lenti d’ingrandimento, ma esclude eventuali occhiali da vista indossati dall’utilizzatore.
- Seite 49 WAARSCHUWING • Men kan aan gevaarlijk laserlicht worden blootgesteld als de apparaten niet goed worden bediend of afgesteld, of als de procedures niet worden uitgevoerd zoals hierin beschreven staat. • Probeer niet om onderdelen in de opticaruimte te openen of er op enige wijze onderhoud aan uit te voeren.
- Seite 50 Luokka I tai Luokka II tuotteiden ei katsota olevan vaarallisia. Tutkain sisältää sisäisen näkyvän laserdiodin (Visible Laser Diode (VLD), jonka päästöt eivät ylitä yllä olevien säädösten asettamia maksimirajoja. Tutkain on suunniteltu siten, etteivät ihmiset altistu vaaralliselle lasersäteilylle normaalikäytön, käyt- täjän suorittaman huollon tai ohjeiden mukaisten huoltotoimenpiteiden aikana. VAROITUS •...
- Seite 51 Os produtos da Classe I ou Classe II não são considerados perigosos. O scanner contém internamente um Diodo de Laser Visível (VLD - Visible Laser Diode) cujas emissões não ultrapassam os limites definidos nos regulamentos mencio- nados acima. O scanner foi projetado de maneira que não exista acesso humano à...
- Seite 52 Chinese Japanese ® Magellan 8100/8200 Downloaded from www.Manualslib.com manuals search engine...
- Seite 53 Hebrew Quick Reference Guide Downloaded from www.Manualslib.com manuals search engine...
-
Seite 54: Limitation Of Liability
Risk of Loss Customer shall bear risk of loss or damage for product in transit to PSC. PSC shall assume risk of loss or damage for product in PSC's possession or product being returned to Customer by PSC, except such loss or damage as may be caused by the negli- gence of Customer, its agents or employees. -
Seite 55: Declaration Of Conformity
DECLARATION OF CONFORMITY PSC hereby declares that the Equipment specified below has been tested and found compliant to the following Directives and Standards: EMC 89/336/EEC Directives: Low Voltage 73/23/EEC Non-Automatic Weighing Instruments 90/384/EEC EN55022-B:1994/1998 - Generic Emission EN50082-1:1998 - Generic Immunity - Light Industry... - Seite 56 Telephone: [852]-2-584-6210 Telephone: [39] (0) 39/62903.1 Fax: [852]-2-521-0291 Fax: [39] (0) 39/6859496 Australia Japan PSC Asia Pacific Pty Ltd. PSC Japan K.K. North Ryde, Australia Shinagawa-ku, Tokyo, Japan Telephone: [61] 0 (2) 9878 8999 Telephone: 81 (0)3 3491 6761 Fax: [61] 0 (2) 9878 8688...
