Allgemeines
1.19 Einbau der Fahrerkabine/des
Überrollbügels

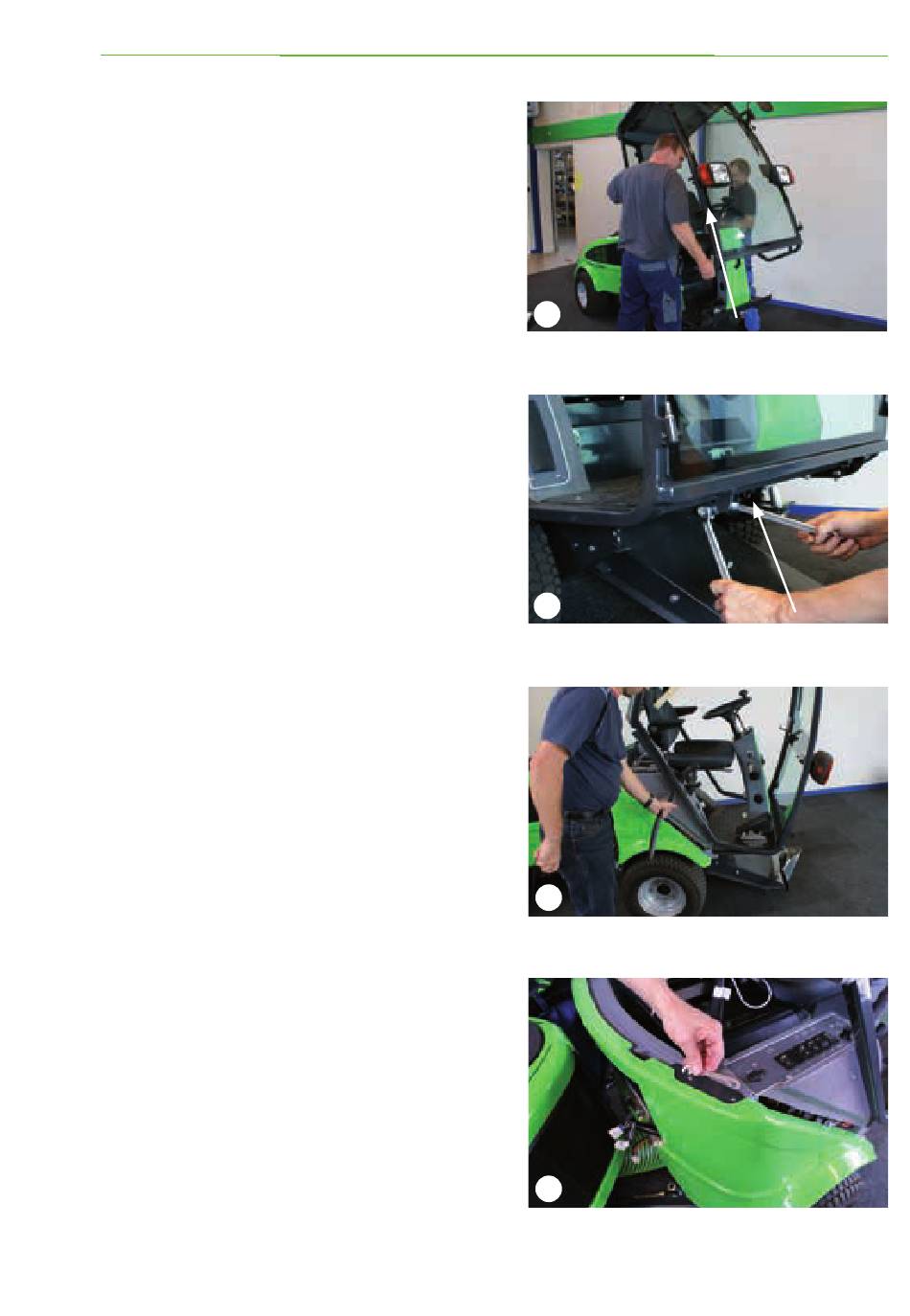

1. Die Fahrerkabine/den Überrollbügel über die
Bediengeräte und den Sitz heben und absetzen, wozu
mindestens 2 Personen nötig sind. Bei der Fahrerkabine
zur Verringerung des Gewichtes die Türen zuvor
aushängen. (Abb. 1)
2. Die beiden Bolzen samt Muttern unter der Bodenplatte
einsetzen (aber noch nicht festziehen). (Abb. 2)
3. Fahrerkabine/Überrollbügel nach vor kippen und zum
Anbringen des Elastikbands aufbocken. (Abb. 3)
4. Elastikband befestigen, dabei darauf achten, dass die
vier Bolzen hinter dem Fahrersitz in die dafür
vorgesehenen Öffnungen passen, ggf. am Band eine
Aussparung schneiden.
5. Die Distanzstücke anbringen. (Abb. 4)
28
1
Fahrerkabine/Überrollbügel anheben
2
Bolzen unter der Bodenplatte
3
Aufbocken, Band anbringen
4
Aufbocken, Band anbringen
