3
Montage
3.1
Anbau der Frontkehrmaschine
Gefahr!
Schwerste Verletzungen des Bedieners oder Dritter können eintreten.
Schalten Sie den Traktor aus und ziehen Sie den Zündschlüssel ab, bevor Sie die An-
baukehrmaschine montieren oder demontieren.
Je nach Ausführung der Fronthydraulik, die Frontkehrmaschine in das Schlepper-
Gerätedreieck oder die Zweipunktaufnahme einhängen, wobei evtl. erstmalig die An-
schlussteile kehrmaschinenseitig auf die gewünschte Aushebehöhe einzustellen sind.
Für den leichteren An- und Abbau der Frontkehrmaschine empfehlen wir die beiden zu-
sätzlichen seitlichen
3.2
Anbau einer SWE-HY 150
Je nach Traktortyp kann die mitgelieferte Gelenkwelle zu lang sein. In diesem Fall muss
diese entsprechend den folgenden Schritten gekürzt werden.
Achtung !
Beschädigungen am Anbaugerät oder am Traktor können eintreten.
Verwenden Sie nur die mitgelieferte Gelenkwelle.
Hinweis!
Beachten sie bei der Montage der Gelenkwelle zusätzlich die mitgelieferte Origi-
nalanleitung des Gelenkwellenherstellers.

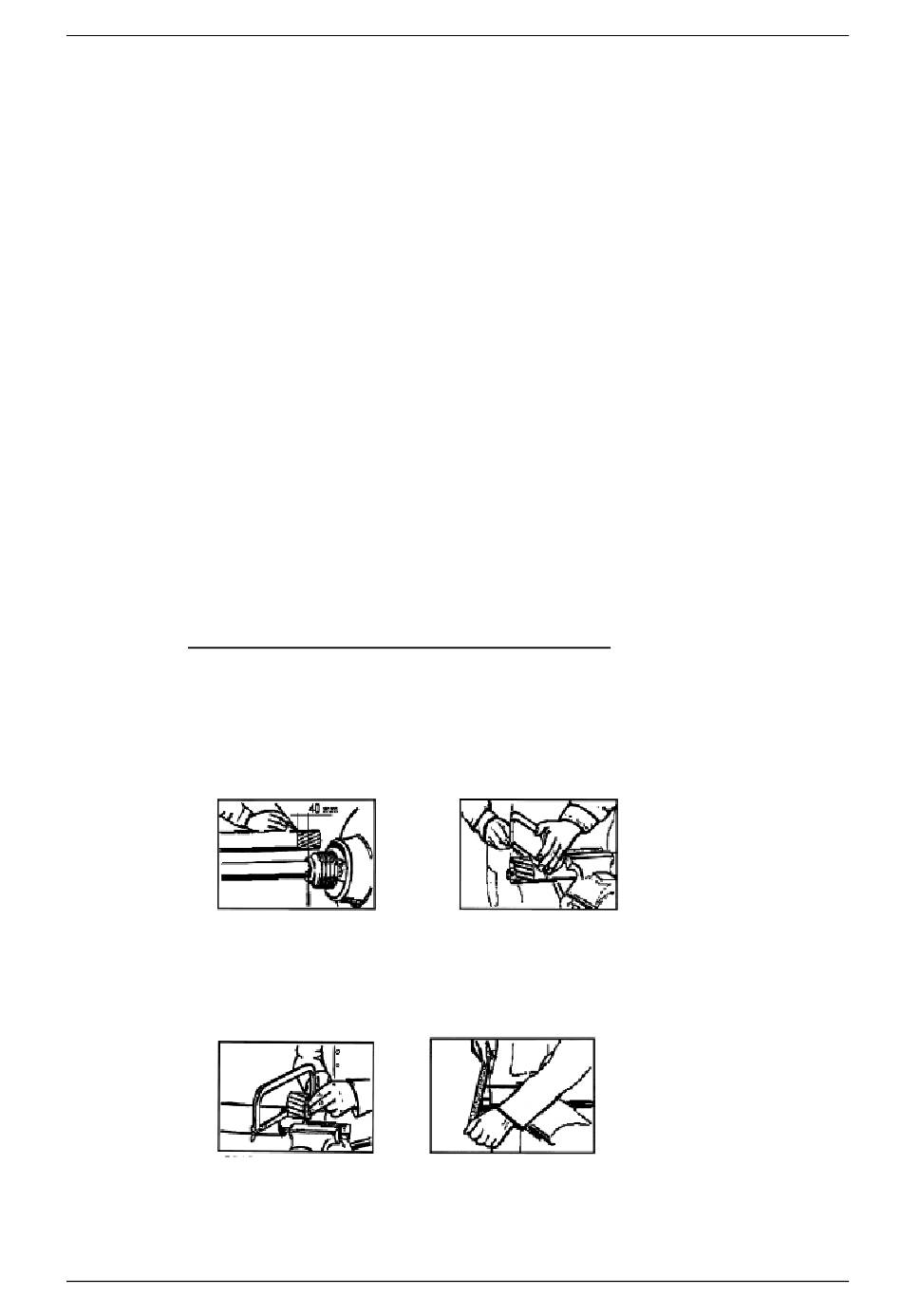

Anleitung zur Kürzung und Montage der Gelenkwelle
Kürzen der Gelenkwelle
1. Ziehen sie die Gelenkwellenhälften auseinander.
2. Montieren Sie das eine Ende der Gelenkwelle am Traktor.
3. Montieren Sie das andere Ende der Gelenkwelle an das Anbaugerät.
Bild 1
4. Markieren Sie, in der kürzesten Arbeitsstellung, auf einer Hälfte der
5. Gelenkwelle das abzusägende Stück. (Bild 1)
Schneiden Sie den Gelenkwellenschutz bis zur Markierung ab. ( Bild 2 )
Bild 3
6. Sägen Sie das Profilrohr ab. Achtung: das Profilrohr muss 10 mm länger als
der Schutz sein. (Bild 3)
Seite 6
Abstellstützen mit Laufrädern (Sonderzubehör).
Bild 2
Bild 4
