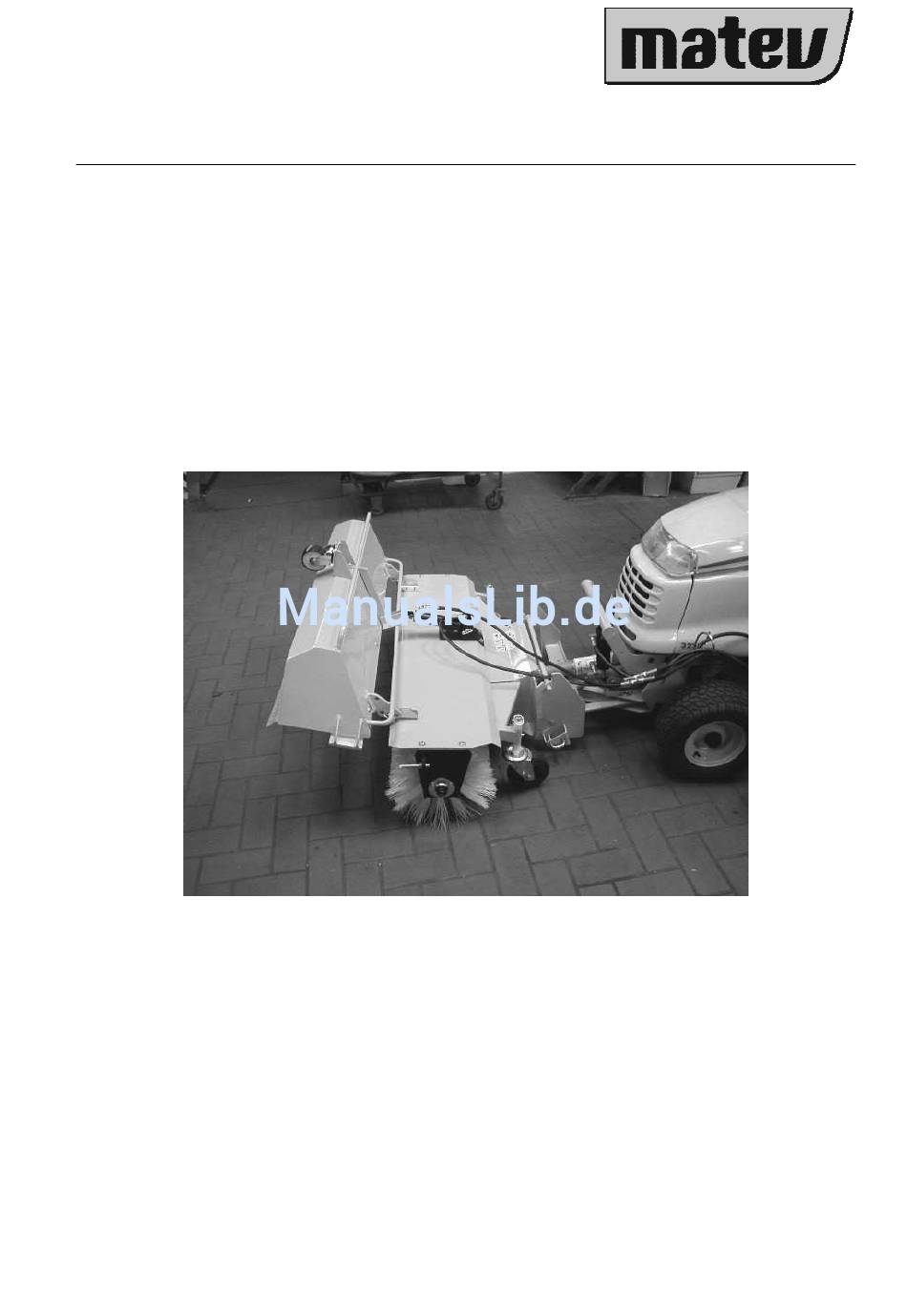

- Seite 1 GmbH Nürnberger Str. 50 90579 Langenzenn T +49 (0) 9101 9087 -0 F +49 (0) 9101 9087 -20 info@matev.eu www.matev.eu Originalbetriebsanleitung Frontkehrmaschine SC-MTD 140 für den MTD CubCadet 3235 Stand 12/2009...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhaltsverzeichnis Über diese Betriebsanleitung ................... 3 Sicherheit ........................4 Bestimmungsgemäße Verwendung ................4 Qualifikation des Personals ..................4 Allgemeine Sicherheitshinweise .................. 4 Spezielle Sicherheitshinweise ..................5 Aufgabe und Verwendung ..................6 Montage der Frontkehrmaschine ................7 Frontkehrmaschine anbauen ..................7 Schmutzbehälter montieren .................. -
Seite 3: Über Diese Betriebsanleitung
Sicherheit Über diese Betriebsanleitung Sehr geehrte Kundin! Sehr geehrter Kunde! Wir bedanken uns bei Ihnen für den Kauf dieser Frontkehrmaschine und das uns entge- gengebrachte Vertrauen. Vor dem ersten Einsatz dieses Gerätes lesen Sie diese Betriebsanleitung vollständig und gewissenhaft durch. Bewahren Sie diese Betriebsanleitung griffbereit auf. -
Seite 4: Sicherheit
Sicherheit Sicherheit In diesem Kapitel sind Vorschriften und Hinweise zusammengefasst, die Sie beachten müssen. Personen, die die Frontkehrmaschine montieren, bedienen und instandhalten, müssen diese Betriebsanleitung gelesen und verstanden haben. Bestimmungsgemäße Verwendung Die Frontkehrmaschine darf nur an den MTD Cub Cadet 3235 montiert und betrieben werden. -
Seite 5: Spezielle Sicherheitshinweise
Sicherheit Spezielle Sicherheitshinweise In diesem Abschnitt werden Sicherheitshinweise aufgeführt, die als Aufkleber an den An- baugeräten angebracht sind. Achtung! Verletzungsgefahr durch bewegliche Teile. Ziehen Sie den Zündschlüssel heraus, bevor Sie Instandhaltungsarbeiten am Gerät durchführen. Verletzungsgefahr durch sich drehende Teile. Schalten Sie das Gerät ab. Warten Sie, bis alle Maschinenteile zum Stillstand gekommen sind, bevor Sie das Gerät umbauen oder warten. -
Seite 6: Aufgabe Und Verwendung
Aufgabe und Verwendung Aufgabe und Verwendung Die Frontkehrmaschine dient zum Kehren von Schmutz. Der Schmutzbehälter ermöglicht ein Aufsammeln des Schmutzes während des Kehrens. Die Frontkehrmaschine darf zum Schneekehren verwendet werden. Dabei beachten Sie jedoch folgende Punkte: Achtung! Die Frontkehrmaschine kann beschädigt werden. Verwenden Sie die Frontkehrmaschine nicht mit dem angebauten Schmutzbehälter. -
Seite 7: Montage Der Frontkehrmaschine
Montage Montage der Frontkehrmaschine Gefahr! Schwerste Verletzungen des Bedieners oder Dritter treten ein. Schalten Sie den Traktor aus und ziehen Sie den Zündschlüssel ab, bevor Sie die Anbaugeräte montieren oder demontieren. Hinweis! Tragen Sie die Fahrgestellnummer der Frontkehrmaschine im Abschnitt 6.3 dieser Betriebsanleitung ein. -
Seite 8: Bild 2: Sperrbolzen In Position - Verriegelt
Montage Sperrbolzen verriegelt Bild 2: Sperrbolzen in Position – verriegelt - Hängen Sie die Frontkehrmaschine in die Frontaushebung ein. Drehen Sie die Sperrbolzen auf beiden Seiten bis diese einrasten. Bild 3: Kehrmaschine eingehängt und verriegelt Hinweis! Beachten Sie die Hinweise und die Bedienungsanleitung des Gelenkwellen- Herstellers. -
Seite 9: Bild 4: Gelenkwelle Montiert Und Gesichert
Montage Bild 4: Gelenkwelle montiert und gesichert Schließen Sie die Gelenkwelle an der Kehrmaschine an und sichern diese mittels der Klemmschraube (siehe Bild ). Schließen Sie die Zapfwelle an den Traktor an. Fixieren Sie den Schwenkzylinder in der äußeren Bohrung der Frontaushebung Position Schwenkzylinder Bild 5: Position Schwenkzylinder... -
Seite 10: Schmutzbehälter Montieren
Montage Schmutzbehälter montieren Hinweis! Die original Schwenkeinrichtung muss vorhanden sein. Verbindungs- Verbindungs- strebe strebe Bild 6: Verbindungsstrebe montiert Demontieren Sie den Hydraulikzylinder der original Schwenkeinrichtung und erset- zen Sie ihn durch die mitgelieferte Verbindungsstrebe. Position Ver- bindungsstrebe Bild 7: Platzierung der Verbindungsstrebe Verwenden Sie als Einhängepunkt vorne ausschließlich die äußere Bohrung, da an- sonsten die Zapfwelle beschädigt werden könnte ! Seite 10... -
Seite 11: Bild 8: Montage Der Zylinderkonsole
Montage Zylinderkonsole Lasche Bild 8: Montage der Zylinderkonsole Montieren Sie die Zylinderkonsole auf der Oberseite der Kehrmaschine in den dafür vorgesehenen Bohrungen. Lasche Abstandhalter Bild 9: Vorbereitungen an der Frontkehrmaschine Befestigen Sie auf beiden Seiten der Frontkehrmaschine die mitgelieferten Laschen und Abstandhalter in die vorbereiteten Bohrungen (siehe Bild 9). -
Seite 12: Bild 10: Schmutzbehälter Mit Halterung
Montage Bild 10: Schmutzbehälter mit Halterung Montieren Sie die Zylinderhalterung auf der Oberseite des Schmutzbehälters wie in Bild 10 dargestellt. Bild 11: Schmutzbehälter einhängen Halten Sie den Schmutzbehälter an die Laschen. Schieben Sie die Bolzen durch die Bohrungen. Sichern Sie die Bolzen mit den Federsteckern (siehe Bild 11). Seite 12... -
Seite 13: Bild 12: Hydraulikzylinder Einhängen
Montage Bild 12: Hydraulikzylinder einhängen Hängen Sie den Hydraulikzylinder wie in Bild 12 dargestelt zwischen Zylinderkonso- le und Schmutzbehälter ein. Verwenden Sie bei neuer Kehrwalze die untere Boh- rung an der Zylkinderkonsole und die mittlere Bohrung am Schmutzbehälter. (siehe Abschnitt 5.3) Hydraulikverlängerung Bild 13: Hydraulikverlängerung anschliessen 10. -
Seite 14: Frontkehrmaschine Abbauen
Montage Tastrad Abstandhalter Bild 14: Schmutzbehälter montiert 11. Stellen Sie die Abstandhalter so ein, dass das Tastrad am Schmutzbehälter in Ar- beitsstellung gerade den Boden berührt. Frontkehrmaschine abbauen Schalten Sie den Traktor aus und ziehen Sie den Zündschlüssel ab. Schliessen Sie die Hydraulikleitungen ab. Ziehen auf beiden Seiten die Sperrbolzen heraus und arretieren Sie diese (siehe Bild 1). -
Seite 15: Bedienung
Bedienung Bedienung Achtung! Beachten Sie vor Inbetriebnahme des Gerätes die Hinweise auf Sicherheit und Handhabung für die Bedienung des gesamten Gerätes und der Verbin- dung zum Traktor. Arbeiten mit der Frontkehrmaschine Achtung! Die Frontkehrmaschine kann beschädigt werden. Prüfen Sie vor jedem Ein- satz den richtige Einstellung der Stützräder, siehe dazu Abschnitt 5.2. -
Seite 16: Kehren
Bedienung 5.1.2 Kehren Hinweis! Der Hubzylinder der original Frontaushebung muss in Schwimmstellung eingestellt sein. Siehe hierzu original Bedienungsanleitung. Achtung! Die Frontkehrmaschine kann beschädigt werden. Prüfen Sie vor jedem Ein- satz die richtige Einstellung des Hubzylinders in Schwimmstellung. Senken Sie die Frontkehrmaschine ab. Schalten Sie die Frontzapfwelle am Traktor ein, die Kehrwalze dreht sich. -
Seite 17: Höhe Der Räder Einstellen
Bedienung Höhe der Räder einstellen Achtung! Verletzungen durch nicht bestimmungsgemäße Bedienung können eintre- ten. Das Gerät kann beschädigt werden. Lesen Sie die Betriebsanleitung vollständig durch. Beachten Sie die Sicherheitshinweise. Achtung! Quetschgefahr durch bewegliche Teile. Greifen Sie niemals in den Quetschgefahrenbereich, solange sich dort Teile bewegen bzw. -
Seite 18: Position Des Schmutzbehälters Einstellen
Bedienung Position des Schmutzbehälters einstellen Achtung! Verletzungen durch nicht bestimmungsgemäße Bedienung können eintre- ten. Das Gerät kann beschädigt werden. Lesen Sie die Betriebsanleitung vollständig durch. Beachten Sie die Sicherheitshinweise. Achtung! Quetschgefahr durch bewegliche Teile. Greifen Sie niemals in den Quetschgefahrenbereich, solange sich dort Teile bewegen bzw. -
Seite 19: Instandhaltung
Instandhaltung Instandhaltung Allgemeines Achtung! Verletzungen an Personen oder Beschädigungen am Traktor und den An- baugeräten können eintreten. Überprüfen Sie vor jedem Einsatz der Anbaugeräte alle sicherheitsrelevan- ten Teile und die Hydraulikverbindungen. Wartung 6.2.1 Wartung nach 25 Betriebsstunden oder längerer Stillstandszeit In regelmäßigem Abstand sowie immer zu Saisonbeginn und -ende müssen die bewegli- chen Teile des Geräts gefettet oder geölt werden. -
Seite 20: Riemen Einstellen
Instandhaltung Durchschlag Spannring Bild 20: Spannring Lösen Sie den Spannring durch einen leichten Schlag (mit Durchschlag) in Drehrich- tung der Kehrwalze. Entfernen Sie die Befestigungsschrauben der Seitenlagerung. Entfernen Sie die Seitenlagerung. Entfernen Sie die Lagerhülse von der Gewindestange. Ziehen Sie die Kehrwalze zur Seite ab. Stecken Sie die neue Kehrwalze auf. -
Seite 21: Reparatur
Montieren Sie das Abdeckblech. Reparatur Bei Störungen, Problemen oder anderen Hinweisen wenden Sie sich bitte an Ihren Verkaufsberater oder direkt an die: matev GmbH Nürnberger Str. 50 90579 Langenzenn Tel. (Zentrale): +49 (0) 9 101 / 90 87-0 Tragen Sie bitte hier die Artikel– und Fahrgestellnummer ein. -
Seite 22: Entsorgung
Die Anbaugeräte müssen entsprechend den geltenden Vorschriften der Gemeinde oder des Landes entsorgt werden. Je nach Material führen Sie die Teile dem Restmüll, dem Sondermüll oder dem Recycling Die Firma Fritz matev GmbH übernimmt keine Entsorgung. Gewährleistung Es gelten die allgemeinen Lieferbedingungen der matev GmbH. -
Seite 23: Technische Daten Und Zubehör
Technische Daten Technische Daten und Zubehör Technische Daten Abmessungen Daten L x B x H 650 mm x 1400 mm x 430 mm Arbeitsbreite max. 1400 mm geschwenkt 1320 mm Kehrwalzendurchmesser 350 mm / 16 – reihig Kehrwalzendrehzahl einstufig, abhängig von der Motordrehzahl Abstand vor Achse ohne Zubehör ca. -
Seite 25: Abbildungsverzeichnis
Abbildungsverzeichnis Abbildungsverzeichnis Bild 1: Sperrbolzen in Position – entriegelt - ....................7 Bild 2: Sperrbolzen in Position – verriegelt - ....................8 Bild 3: Kehrmaschine eingehängt und verriegelt ................... 8 Bild 4: Gelenkwelle montiert und gesichert ....................9 Bild 5: Position Schwenkzylinder ........................9 Bild 6: Verbindungsstrebe montiert ...................... -
Seite 26: Eg - Konformitätserklärung
Frontkehrmaschine mit Schmutzbehälter Frontkehrmaschine 131 5643 Schmutzbehälter 131 5647 Typ SC-MTD 140 mit den Bestimmungen der Maschinenrichtlinie 2006/42/EG und mit den sie umsetzen- den nationalen Rechtsvorschriften übereinstimmt. Der Unterzeichner ist bevollmächtigt, die technischen Unterlagen zusammenzustellen. Die Anschrift ist die des Herstellers. - Seite 28 Frontkehrmaschine_SC-MTD 140_BA.doc Stand: 01.09.10 Copyright © matev 200.5 All rights reserved. Änderungen vorbehalten!
