3.6

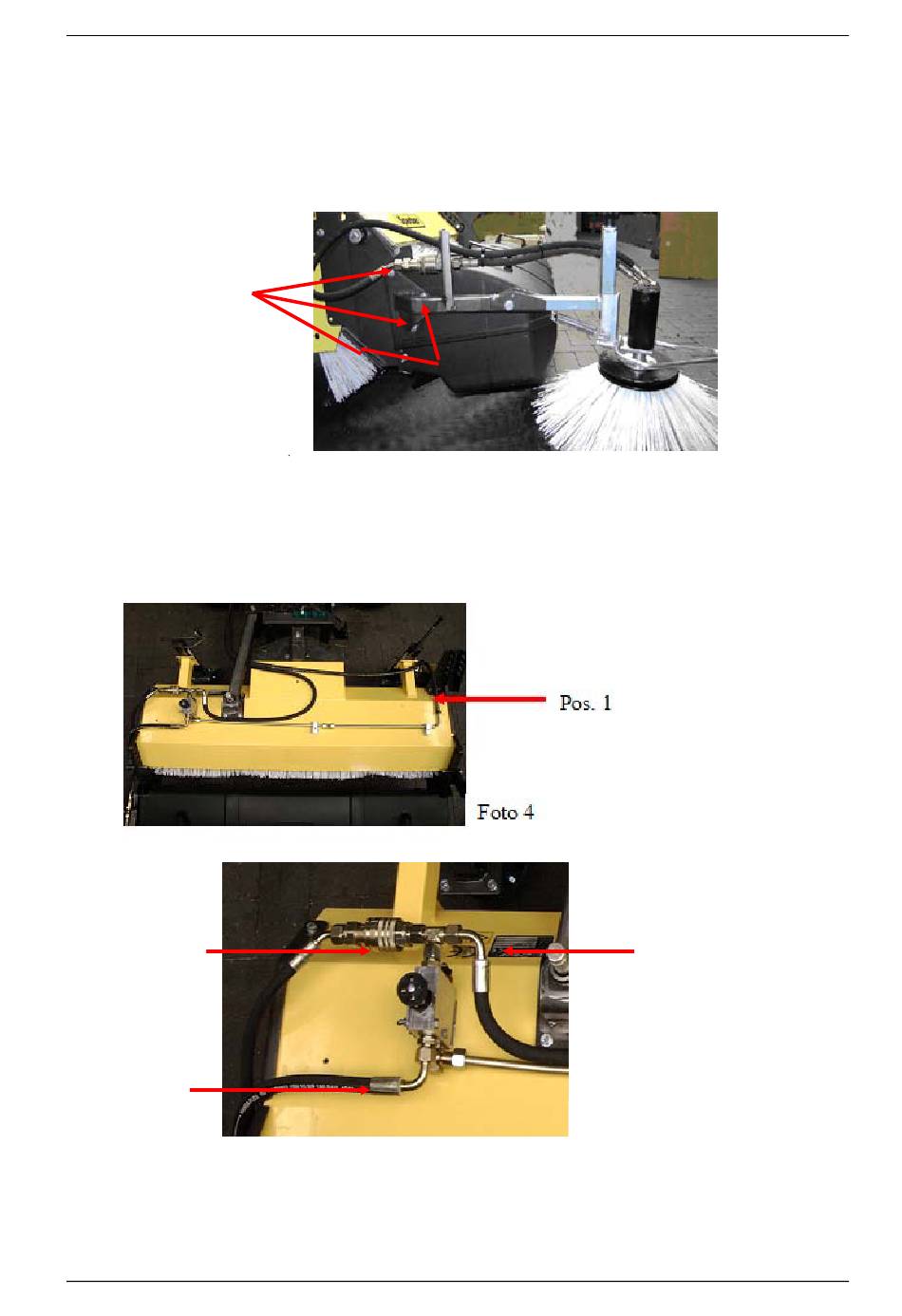

Montage Seitenbesen SWE-HY 150
Zur Montage des Seitenbesens die oberen 3 Schrauben (M8 x 20 mm) am Behälter
demontieren, die Befestigungsplatte durch den Haltearm des Seitenbesens ersetzen.
Pos 1
Die Rohrleitungen und das Regelventil (Foto 4) in den dafür vorgesehenen Bohrungen befestigen.
Beim Montieren der Rohrleitungen auf der zweiten Seite der Halteschellen die Distanzstücke ein-
legen. Den Hydraulikschlauch (Foto 4, Pos.1) wie dargestellt montieren. Den Rücklaufschlauch
am Kehrmaschinenantrieb demontieren und an Pos. 4 (Foto 5) montieren. Die Hydraulikschläu-
che für den Seitenbesen (Foto 5, Pos. 2+3) am Regelventil anschließen.
Pos. 2
Pos. 3
Seite 10
Bedienung
Foto 3
Pos. 4
Foto 5
