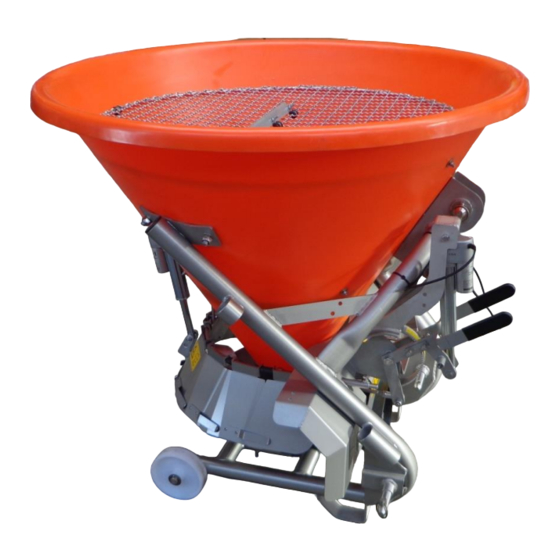

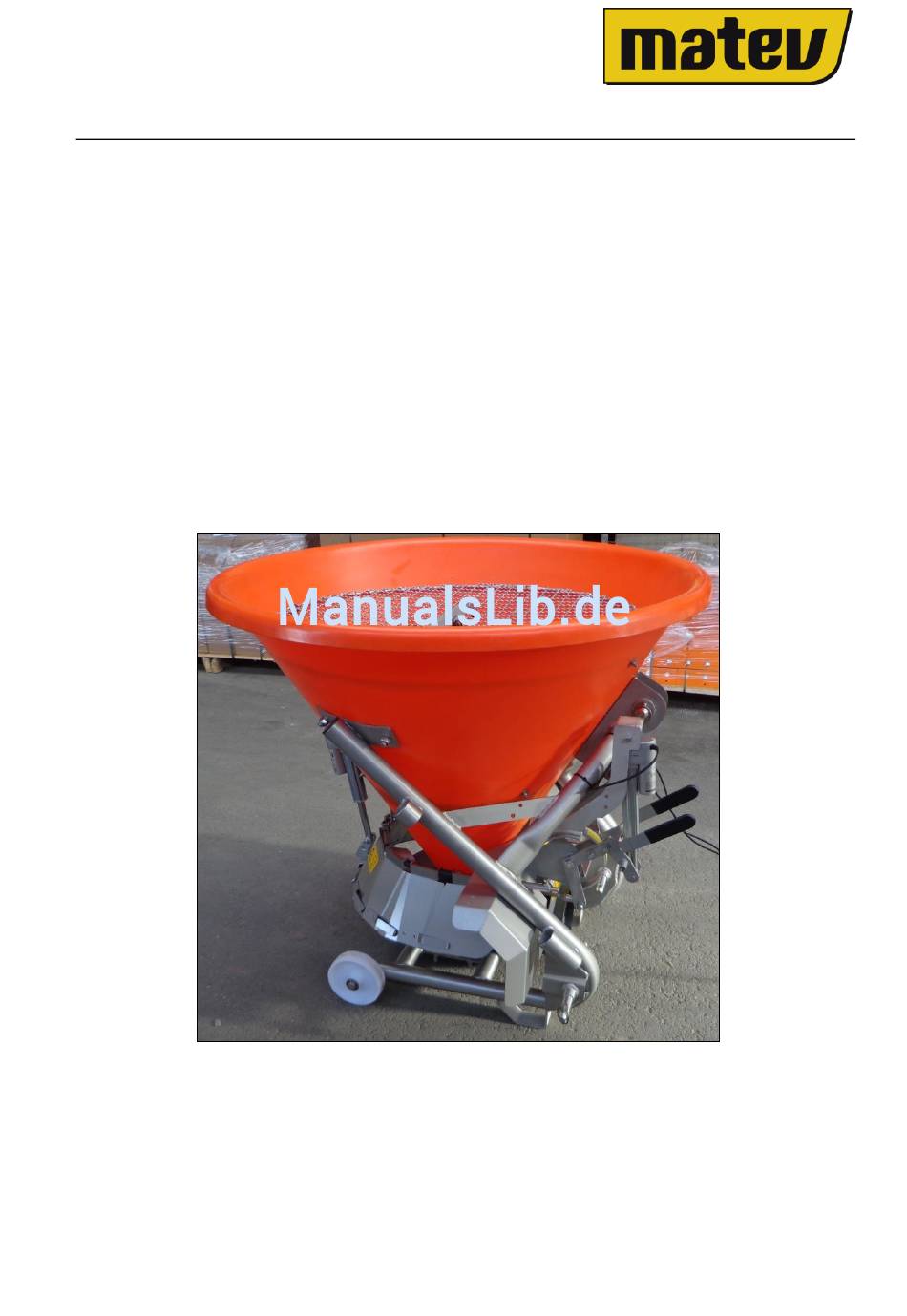

- Seite 1 GmbH Nürnberger Str. 50 90579 Langenzenn T +49 (0) 9101 9087 -0 F +49 (0) 9101 9087 -20 info@matev.eu www.matev.eu Originalbetriebsanleitung SPR-H/M 125/250/400 IX/ST Elektronische Streumengen- und Streubreitensteuerung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Über diese Bedienungsanleitung ................3 Sicherheit ........................4 Bestimmungsgemäße Verwendung ................4 Allgemeine Sicherheitshinweise .................. 4 Montage ........................5 Montage der Streumengenregulierung ................ 5 Montage der Streubreitenregulierung ................8 Montage des Kombinationsgerätes ................8 Bedienung ......................... 9 Entsorgung ........................ 9 Gewährleistung ...................... -
Seite 3: Über Diese Bedienungsanleitung
Über diese Bedienungsanleitung Über diese Bedienungsanleitung Sehr geehrte Kundin! Sehr geehrter Kunde! Wir bedanken uns bei Ihnen für den Kauf dieses Gerätes und das uns entgegengebrach- te Vertrauen. Vor dem ersten Einsatz dieses Gerätes lesen Sie diese Bedienungsanleitung vollständig und gewissenhaft durch. Bewahren Sie diese Bedienungsanleitung griffbereit auf. -
Seite 4: Sicherheit
Bestimmungsgemäße Verwendung Dieses Gerät ist eine elektronische Streumengen- bzw. Streubreitenregulierung für die matev-Streuer von Type wie am Deckblatt angegeben und ist erhältlich wahlweise für die Streumengenregulierung, für die Streubreitenregulierung bzw. als Kombigerät für die Streumengen- und Streubreitenregulierung. Über je ein Potentiometer an der Steue- rungseinheit wird die gewünschte Streumenge, bzw. -
Seite 5: Montage
Montage Montage Achtung! Beachten Sie vor Inbetriebnahme des Gerätes die Hinweise auf Sicherheit und Handhabung für die Bedienung des gesamten Gerätes und der Verbin- dung zum Traktor. Montage der Streumengenregulierung Schalten Sie den Traktor aus und ziehen Sie den Zündschlüssel ab bevor ... -
Seite 6: Bild 3: Bolzen Entfernen
Montage Achtung! Kollisionsgefahr! Bolzen entfernen! Den im Bild rot eingefärbten Bolzen entfernen. Bild 3: Bolzen entfernen Elektrozylinder montieren. Halterung Elektrozylinder Bild 4 Elektrozylinder... -
Seite 7: Bild 5 Distanzbuchse
Montage Distanzbuchsen verwenden Bild 5 Distanzbuchse Schieber an die Kolbenstange des Elektrozylinders anschließen. Distanzringe verwenden Bild 6 Distanzring Bild 7 Schieber angekoppelt Verlegen Sie das Kabel vom Elektrozylinder zum Steuergerät. Das Steuergerät kön- nen Sie mit Hilfe des Magnetfußes an ein beliebiges Eisenteil in der Kabine befesti- gen. -
Seite 8: Montage Der Streubreitenregulierung
Montage Montage der Streubreitenregulierung Lasche an der Streuschürze abmontieren, um 180° drehen und wieder befestigen. Lasche Bild 8 Streuschürze Elektrozylinder montieren. Bild 9 Zylinder Streubreitenregulierung Verlegen Sie das Kabel vom Elektrozylinder zum Steuergerät. Das Steuergerät kön- nen Sie mit Hilfe des Magnetfußes an ein beliebiges Eisenteil in der Kabine befesti- gen. -
Seite 9: Bedienung
Das Gerät muss entsprechend den geltenden Vorschriften der Gemeinde oder des Lan- des entsorgt werden. Je nach Material führen Sie die Teile dem Restmüll, dem Sonder- müll oder dem Recycling zu. Die Firma matev GmbH übernimmt keine Entsorgung. Gewährleistung Es gelten die allgemeinen Lieferbedingungen der matev GmbH. -
Seite 10: Abbildungsverzeichnis
Abbildungsverzeichnis Bild 1 Halterung Elektrozylinder. Bild 2 Halterung an Streuer ..............5 Bild 3: Bolzen entfernen..........................6 Bild 4 Elektrozylinder .............................6 Bild 5 Distanzbuchse .............................7 Bild 6 Distanzring ............................7 Bild 7 Schieber angekoppelt ..........................7 Bild 8 Streuschürze ............................8 Bild 9 Zylinder Streubreitenregulierung ......................8 Bild 10 Streuersteuerungen ...........................9...
