3. Rund- und Planlauf der Schneiden zur Kopfaufnahme (siehe Abbildung 16).
4. Rund- und Planlauf der Schneiden im eingebautem Zustand in der Maschine.
Dazu Messuhr in der Werkstückspannung aufnehmen (siehe Abbildung 16).
Rund- und Planlauffehler der Schneiden sollte kleiner als 0,03 mm sein.
Fehlermöglichkeiten: Verbindung Kopf-Aufnahme Minenversatz, Fluchtfehler,
Werkstück-Werkzeugspannung.
Beachten Sie bitte, dass unstabile Werkstück und/oder Maschinenverhältnisse zu ver-
ratterten und konischen Werkstücken führen.
Ein zum Drehkopf hin abnehmender Durchmesser deutet meist darauf hin.
Ein abnehmender Durchmesser zur Werkstückspannung hingegen, weist auf einen
Minenversatz zwischen Werkstückspannung und Drehkopf hin.

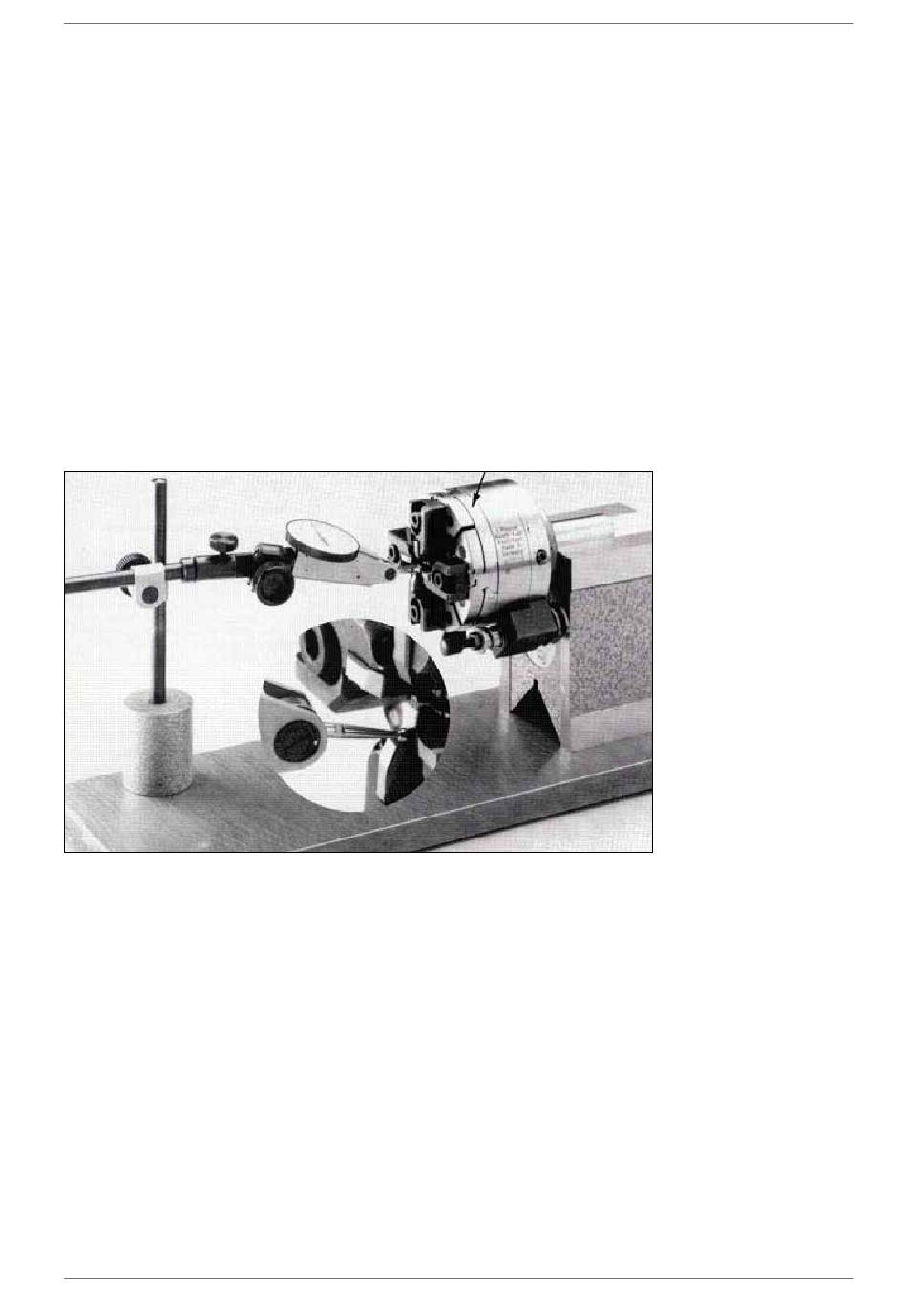

Abbildung 16: Rund- und Planlauf der Schneiden prüfen
