6.

Steuerung MSD umlaufend

6.1. Schließen des Drehkopfes
Durch Verdrehen des Kurvenrings werden die Schneiden in
Arbeitsstellung gebracht. Die zum Schließen erforderliche Ver-
drehung des Kurvenrings wird innerhalb des Kopfes von einer
axialen Bewegung des Schaltrings [19] abgenommen.
Die Bewegungen des Schaltrings können durch Fest-
anschläge in der vordersten
z. B. bei Pinolen- oder Schlitteneinheilen erzeugt wer-
den. Die Bewegung des Schaltrings kann auch über ei-
nen Pneumatik- oder Hydraulikzylinder gesteuert werden.
Um die Reibungskräfte bei der Übertragung so gering wie
möglich zu halten, ist es empfehlenswert, ein Wälzlager zwischen Schaltring und Be-
tätigungselementen zu setzen (passendes Lager siehe Kapitel 9.3 »Baumaße«).
Bei der Ausführung mit Innensteuerung erfolgen die Bewegungen analog der Außen-
steuerung mit einer Steuerstange durch die Spindel.
6.2. Öffnen des Drehkopfes
Durch Zurückschieben des Schaltrings [19] wird die Arretierung freigegeben, der
Kurvenring dreht sich und die Schneiden heben ab.
Die Bewegung des Schaltrings kann auch über einen Pneumatik- oder Hydraulikzy-
linder gesteuert werden.
Bei der Ausführung mit Innensteuerung erfolgt das Öffnen ebenfalls analog wie bei
Außensteuerung.

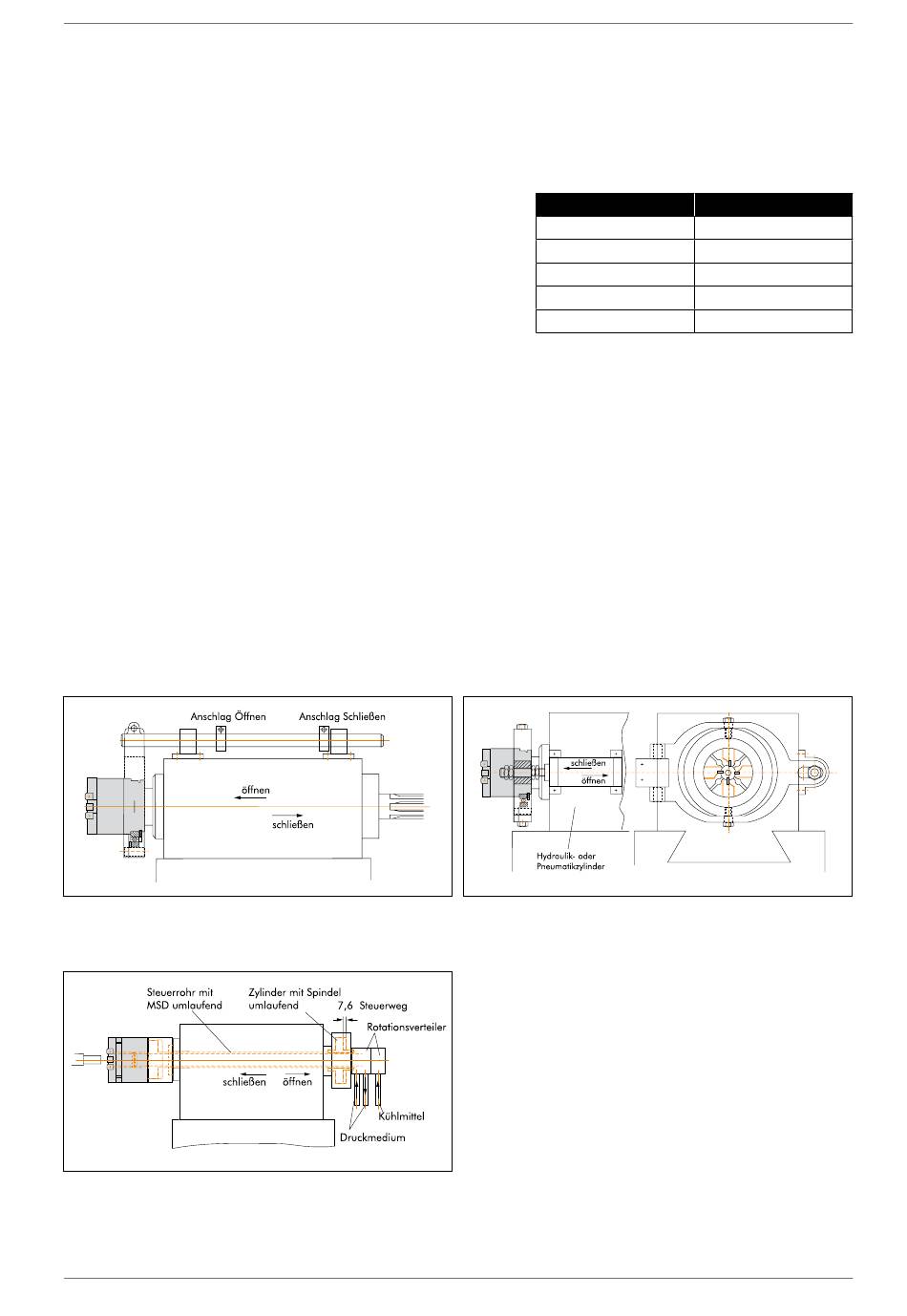

Abbildung 10:
MSD-R Öffnen und Schließen mit Anschlägen auf Pinoleneinheit.
Abbildung 12:
MSD-R(i) Öffnen und Schließen mit kraftbetätigter Innensteuerung
auf Schlitteneinheit.
und hintersten Position,
Abbildung 11:
MSD-R Öffnen und Schließen mit kraftbetätigter Außensteuerung
auf Schlitteneinheit.
mit Öffnungsfunktion einsetzbar:
MSD 20-R(i) bis ca. 4000 min
MSD 30-R(i) bis ca. 2300 min
Bedienungsanleitung Mehrschneiden-Drehköpfe
Steuerung MSD umlaufend
Drehzahl n Schließkraft N (circa)
0 400
1000 400
2000 450
3000 500
4000 650
Tabelle 1: Erforderliche Schließkräfte
-1
-1
