Allgemeine Informationen

OceanLink Master 7" ist ein Multifunktionsdisplay zur Überwachung der Parameter der Motoren und der

dazugehörigen Sensoren. An das Display können bis zu vier Motoren angeschlossen werden. Das

integrierte NMEA 2000-Gateway ermöglicht die Erfassung der Motordaten auch über Analogsignale

oder SAE J1939 zur anschließenden Konvertierung und Weiterleitung in das NMEA 2000-Netzwerk.

Das Display kann bis zu sechs resistive Sensoren, drei Spannungssensoren und einen Digitalalarm

verwalten. Alle Daten werden darüber hinaus über zwei EasyLink-Kanäle zu max. 16 OceanLink-

Anzeigegeräten (52 mm) pro Kanal weitergeleitet.

Dank der NMEA 2000-Konnektivität ist es möglich, Navigationsdaten von anderen Geräten im

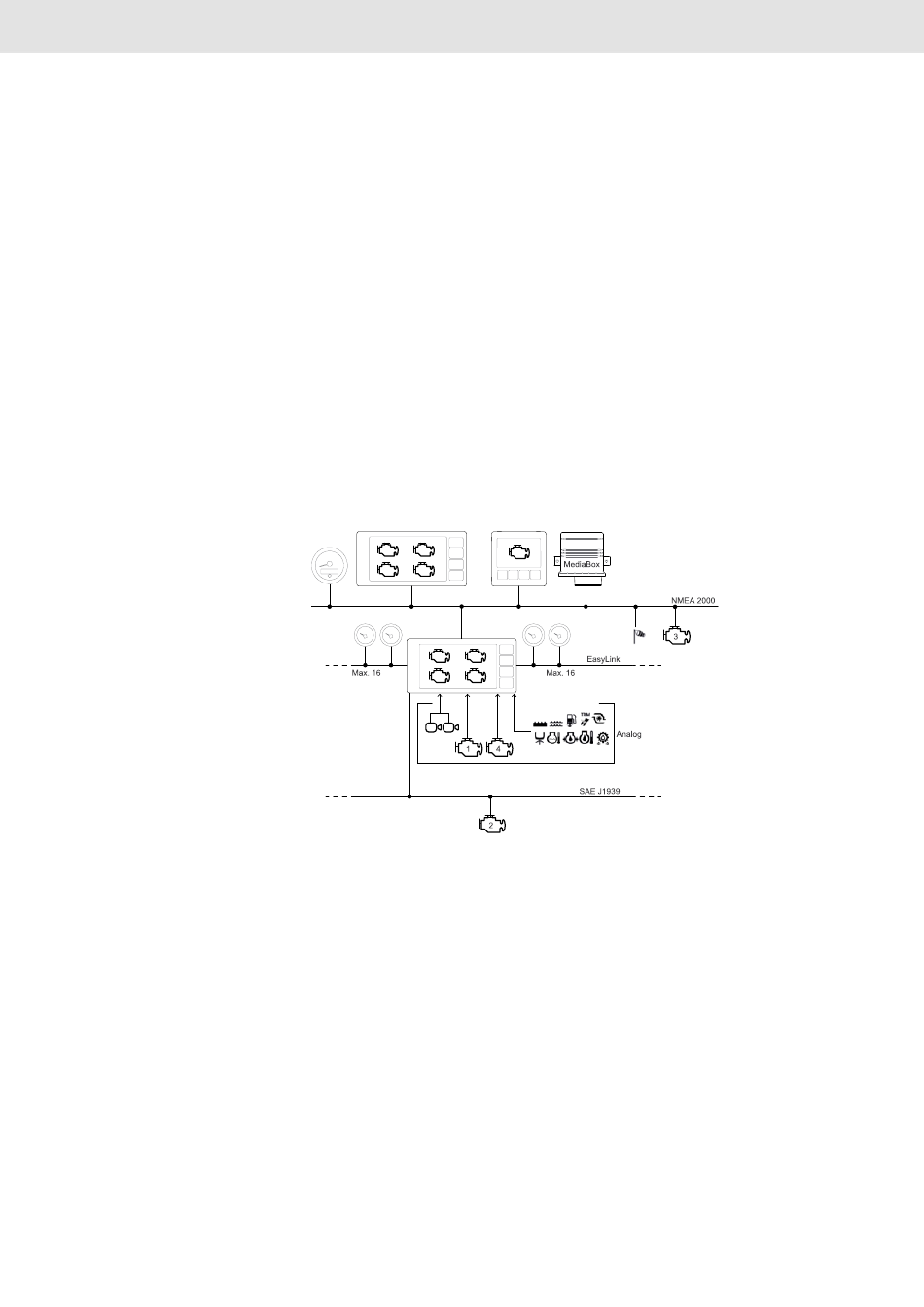

Netzwerk anzuzeigen, wie z. B. Winddaten, Kompass, GPS, Geschwindigkeit und Tiefe. Die folgende

Abbildung zeigt ein Anwendungsbeispiel mit zwei Displays, von denen eines als Gateway und das

andere als NMEA 2000-Anzeigegerät genutzt wird.

Das OceanLink 7" TFT-Display ist ein vielseitiges Gerät. Als zentrale Überwachungsstelle ermöglicht

es die gleichzeitige Funktionskontrolle aller angeschlossenen Motoren. Die Auswahl des Motors,

dessen Daten angezeigt werden sollen, erfolgt während der Konfiguration der Datenseiten.
