Im Layout Nav Dash Anzeigbare Daten - Vdo Oceanlink Benutzerhandbuch

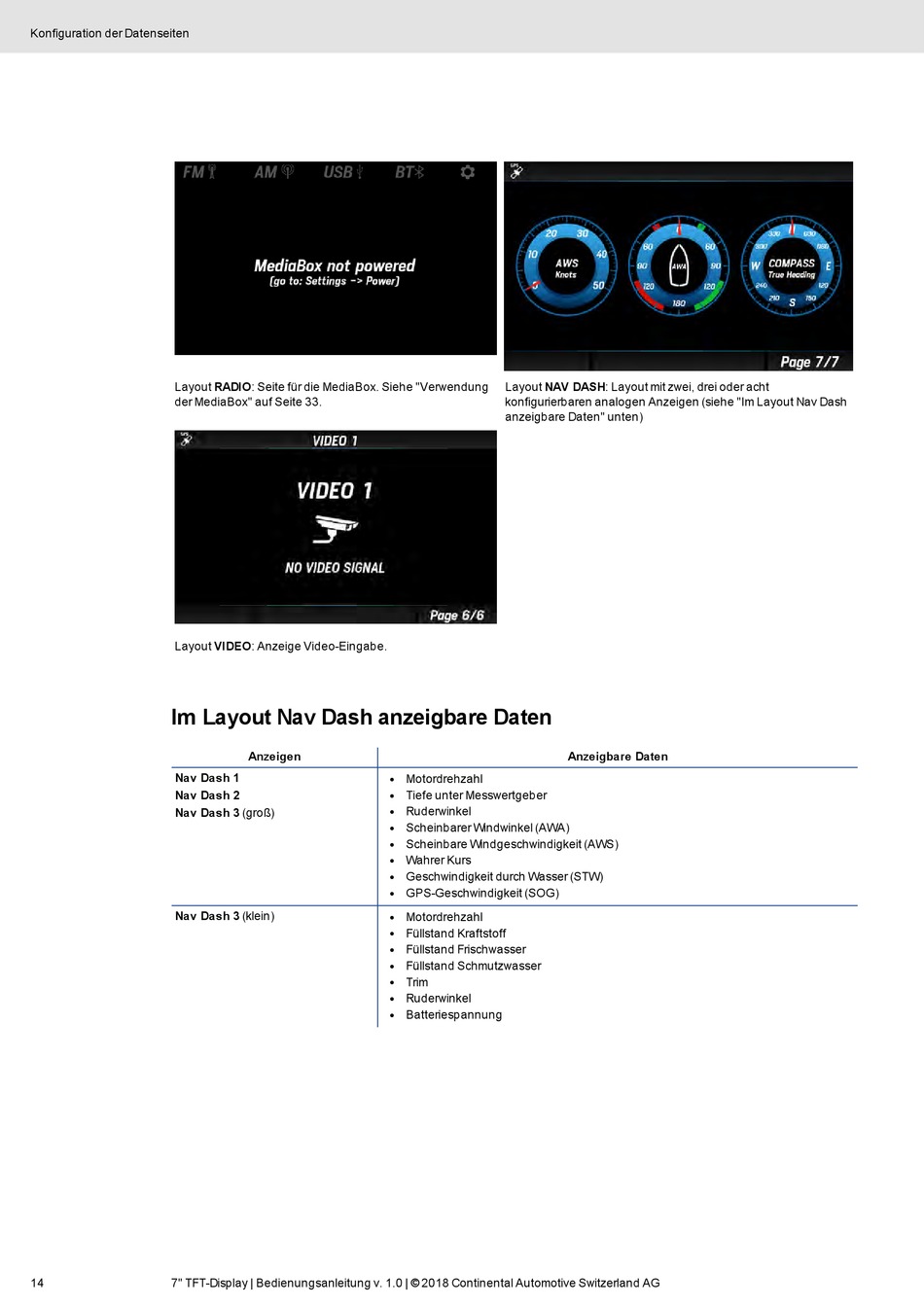

Konfiguration der Datenseiten
Layout RADIO: Seite für die MediaBox. Siehe "Verwendung
der MediaBox" auf Seite 33.
Layout VIDEO: Anzeige Video-Eingabe.

Im Layout Nav Dash anzeigbare Daten

Nav Dash 1
Nav Dash 2
Nav Dash 3 (groß)
Nav Dash 3 (klein)
14 7" TFT-Display | Bedienungsanleitung v. 1.0 | © 2018 Continental Automotive Switzerland AG
Anzeigen
Motordrehzahl
l
Tiefe unter Messwertgeber
l
Ruderwinkel
l
Scheinbarer Windwinkel (AWA)
l
Scheinbare Windgeschwindigkeit (AWS)
l
Wahrer Kurs
l
Geschwindigkeit durch Wasser (STW)
l
GPS-Geschwindigkeit (SOG)
l
Motordrehzahl
l
Füllstand Kraftstoff
l
Füllstand Frischwasser
l
Füllstand Schmutzwasser
l
Trim
l
Ruderwinkel
l
Batteriespannung
l
Layout NAV DASH: Layout mit zwei, drei oder acht
konfigurierbaren analogen Anzeigen (siehe "Im Layout Nav Dash
anzeigbare Daten" unten)
Anzeigbare Daten
