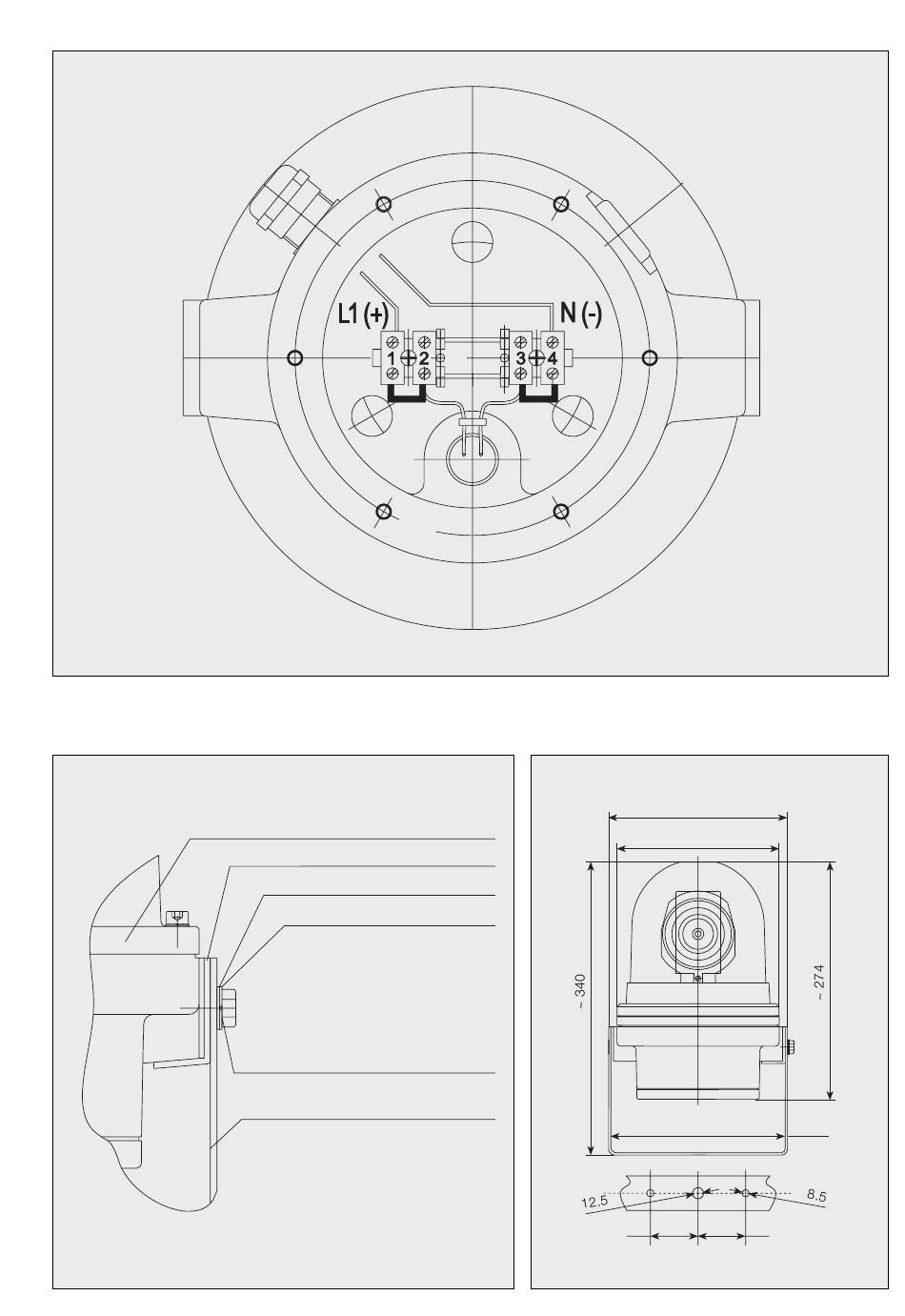

Anschlussplan / Circuit diagram / Schéma de raccordement
Bild 1 / Fig. 1
Montage Wandhalterung /
Wall mounting bracket / Montage support mural
Bild 2 / Fig. 2
Gehäuse / Housing / boîtier
Sicherungsblech / Safety plate / frein en tôle
U-Scheibe / Washer / rondelle
Federring / Lock washer /
rondelle élastique à ressort
Schraube / Screw / vis M8x10
Wandhalterung / Wall bracket /
Maßbild /
Dimensions / Dimensions
Abmessungen / Dimensions [mm]
support mural
Bild 3 / Fig. 3
~ø 200
~ø 188
55
55
~207
5
