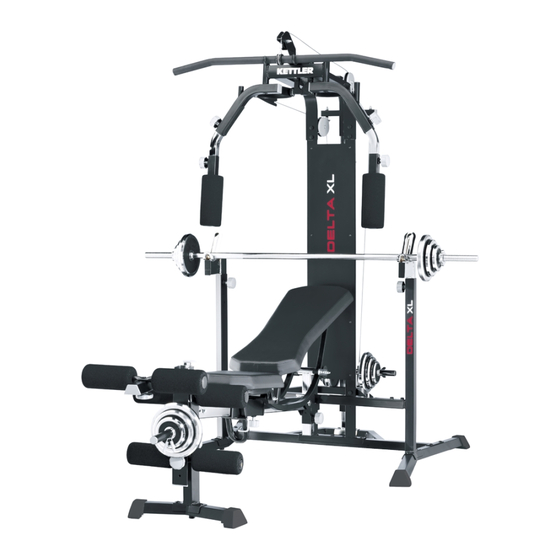

Kettler DELTA XL Montageanleitung
  1. Anleitungen
  2. Marken
  3. Kettler Anleitungen
  4. Fitness-Ausrüstung
  5. DELTA XL
  6. Montageanleitung

Kettler DELTA XL Montageanleitung

Vorschau ausblenden Andere Handbücher für DELTA XL:

Werbung

Quicklinks

Diese Anleitung herunterladen
D
B
GB
C
A
F
NL
E
45 – 60 Min.
I
PL
CZ
P
DK
RUS
Abb. ähnlich
A
2,44 m
B
1,31 m
C
2,00 m
3,2 m
2
max.
96 kg
150 kg
Montageanleitung Fitnesscenter „DELTA XL"
Art.-Nr. 07707-750
„DELTA XL" inkl. Curlput
Art.-Nr. 07707-755

Werbung

loading

Verwandte Anleitungen für Kettler DELTA XL

Inhaltszusammenfassung für Kettler DELTA XL

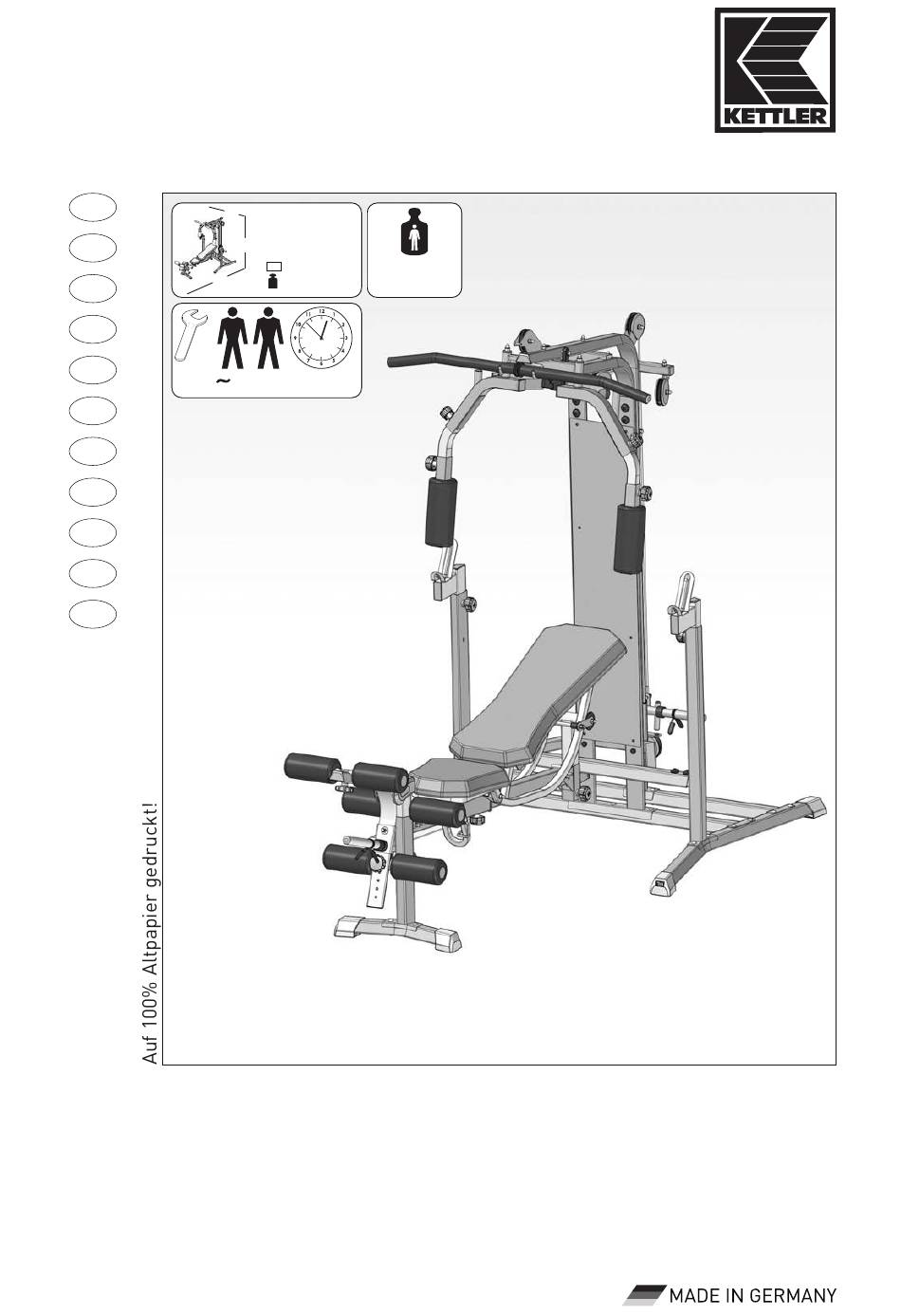

  • Seite 1 2,44 m 1,31 m 2,00 m 3,2 m max. 96 kg 150 kg 45 – 60 Min. Abb. ähnlich Montageanleitung Fitnesscenter „DELTA XL” Art.-Nr. 07707-750 „DELTA XL” inkl. Curlput Art.-Nr. 07707-755...
