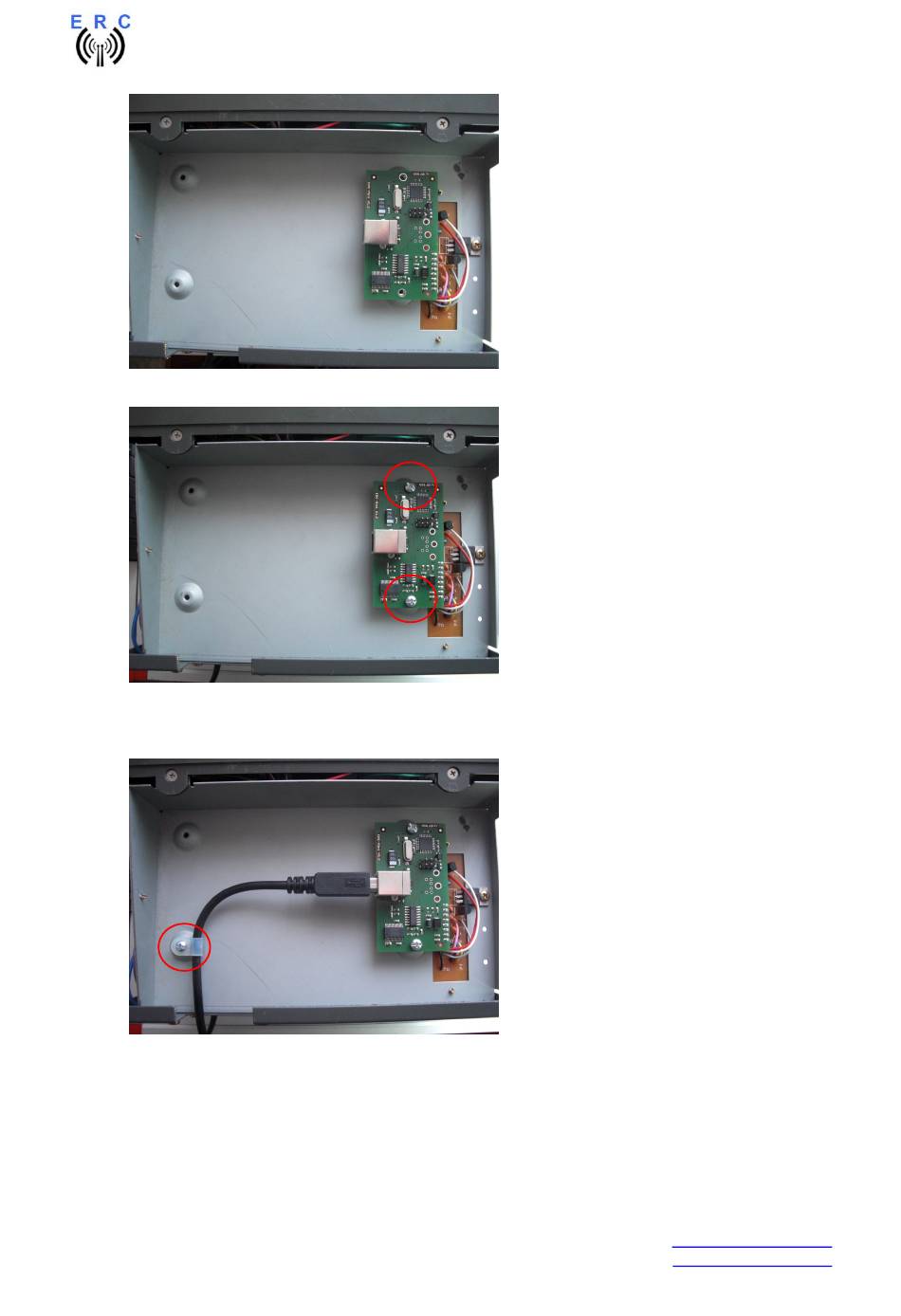

Stecken Sie das ERC-Mini SDX auf die 8-polige Stiftleiste, wie im nächsten Bild gezeigt.
-
Befestigen Sie das ERC-Mini SDX mit 2 Schrauben M3x6 and 2 Federringen 3,2mm.
Stecken Sie den USB-B Anschluss in das ERC Mini SDX und lassen Sie das andere Ende
aus der Rückseite des Gehäuses herausschauen.
-
Fixieren Sie das USB-Kabel mit der Zugentlastung und einer Schraube M3x6
-
Schließen Sie das Steuergerät wieder mit den 6 Schrauben und den 4 Gummifüßen.
-
Verbinden Sie das Steuergerät wieder mit dem Rotor-Kabel und Netz-Steckdose.
