2. ERC-Mini für Yaesu/Kenpro SDX
2.1 Stückliste
ERC-Mini SDX V1.3 Stückliste
Menge Bauteil
1 Leiterplatte bestückt ERC-Mini SDX V1.3
2 Abstandshalter
3 Schrauben
2 Federscheiben
1 Zugentlastung
1 USB-Kabel
2.2 Mechanischer Einbau
Zum Einbau des ERC-Mini SDX in das Steuergerät gehen Sie bitte wie folgt vor:
-
Ziehen Sie den Netzstecker aus der Steckdose und das Rotor-Kabel vom Steuergerät.
-
Öffnen Sie das Gehäuse des Steuergerätes durch Lösen der 2 seitlichen Schrauben und der
4 Schrauben welche auf der Unterseite auch die Gehäusefüße befestigen.
-

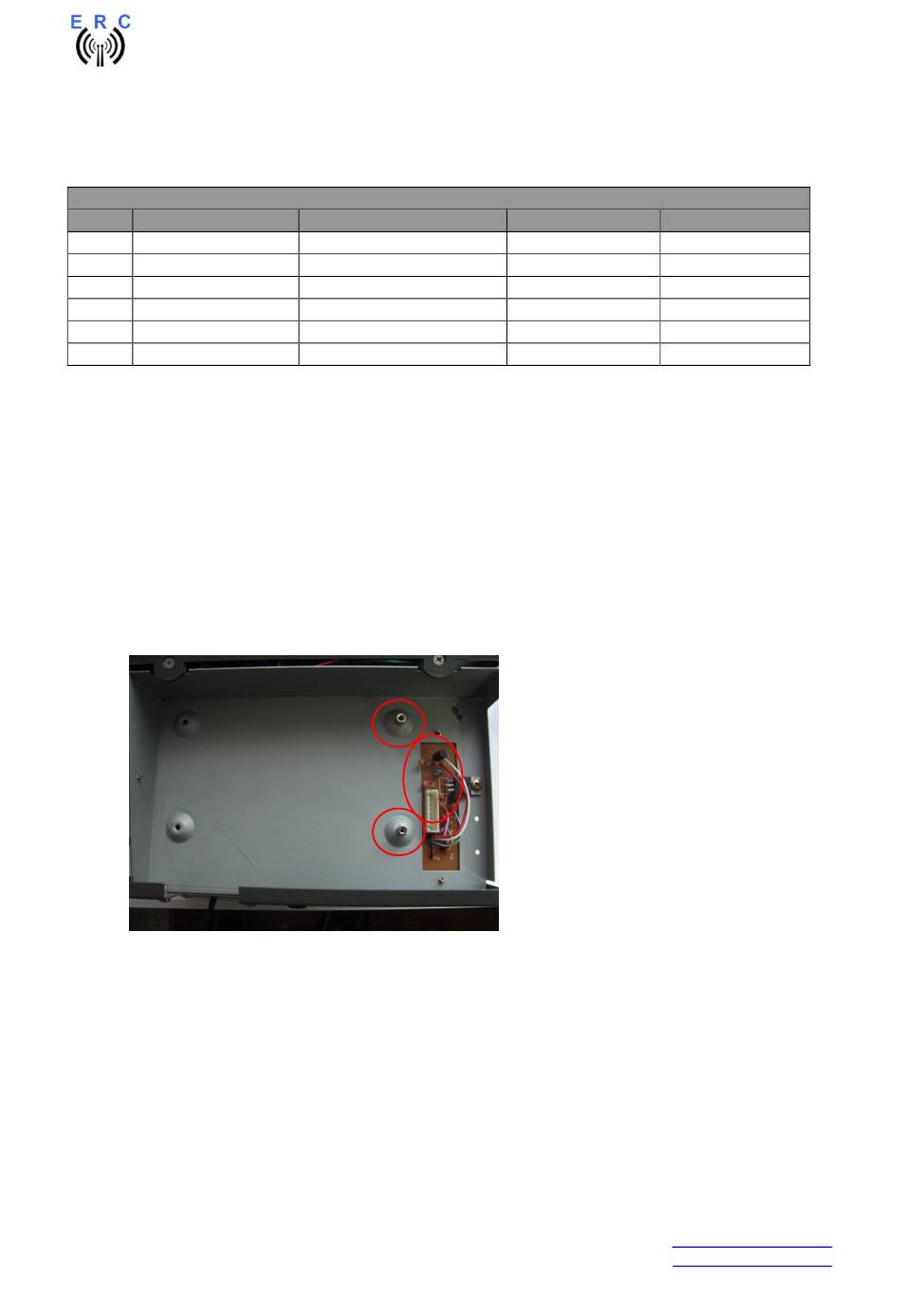

Schrauben Sie die 2 Abstandshalter M3x6x8 in die Bodenplatte, wie im nächsten Bild gezeigt,
und ziehen Sie diese leicht an. Biegen Sie die Bauteile, welche beim folgenden Einbau der
ERC-Mini SDX-Platine stören könnten leicht um.
-
___________________________________________________________________________
© Ing.-Büro E. Alba de Schmidt
Kreuzangerstr. 58
86399 Bobingen / Germany
Dieses Dokument ist ausschließlich für den Anwender gedacht. Die Veröffentlichung ist untersagt..
ERC-Mini V1.3
Wert
M3x6x8
M3x6
3,2mm
4mm
A auf B 1,8m
20151114
Seite 3 von 17
Referenz
Bemerkung
für USB-Kabel
