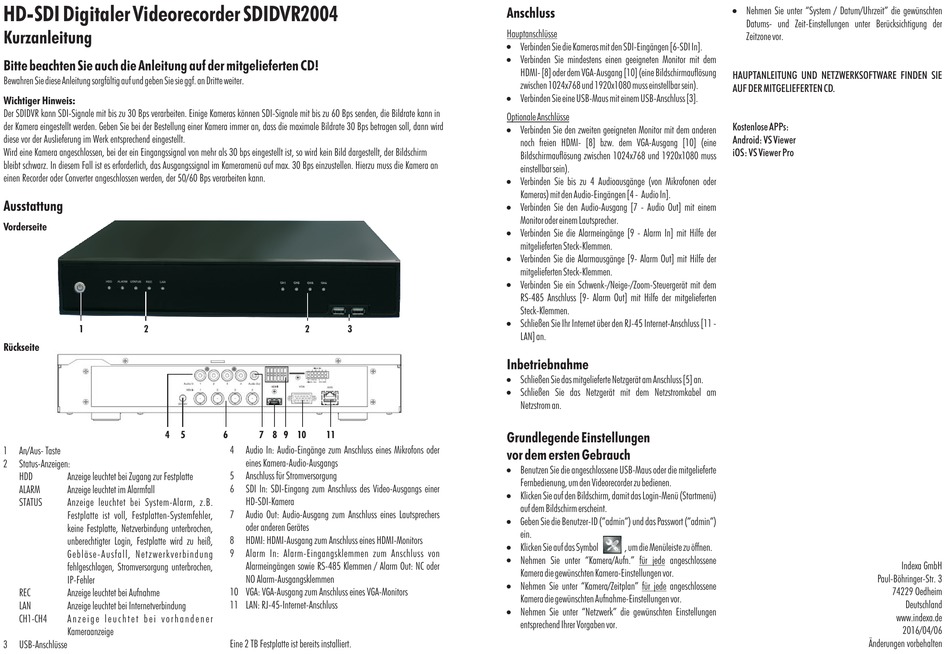

HD-SDI Digitaler Videorecorder SDIDVR2004
Kurzanleitung
Bitte beachten Sie auch die Anleitung auf der mitgelieferten CD!
Bewahren Sie diese Anleitung sorgfältig auf und geben Sie sie ggf. an Dritte weiter.
Wichtiger Hinweis:
Der SDIDVR kann SDI-Signale mit bis zu 30 Bps verarbeiten. Einige Kameras können SDI-Signale mit bis zu 60 Bps senden, die Bildrate kann in
der Kamera eingestellt werden. Geben Sie bei der Bestellung einer Kamera immer an, dass die maximale Bildrate 30 Bps betragen soll, dann wird
diese vor der Auslieferung im Werk entsprechend eingestellt.
Wird eine Kamera angeschlossen, bei der ein Eingangssignal von mehr als 30 bps eingestellt ist, so wird kein Bild dargestellt, der Bildschirm
bleibt schwarz. In diesem Fall ist es erforderlich, das Ausgangssignal im Kameramenü auf max. 30 Bps einzustellen. Hierzu muss die Kamera an
einen Recorder oder Converter angeschlossen werden, der 50/60 Bps verarbeiten kann.
Ausstattung
Vorderseite
1
2
Rückseite
4
5
1
An/Aus- Taste
2
Status-Anzeigen:
HDD
Anzeige leuchtet bei Zugang zur Festplatte
ALARM
Anzeige leuchtet im Alarmfall
STATUS
Anzeige leuchtet bei System-Alarm, z.B.
Festplatte ist voll, Festplatten-Systemfehler,
keine Festplatte, Netzverbindung unterbrochen,
unberechtigter Login, Festplatte wird zu heiß,
Gebläse-A usfall, Netzwerkverbindung
fehlgeschlagen, Stromversorgung unterbrochen,
IP-Fehler
REC
Anzeige leuchtet bei Aufnahme
LAN
Anzeige leuchtet bei Internetverbindung
CH1-CH4
A n z e i g e l e u c h t e t b e i v o r h a n d e n e r
Kameraanzeige
3
USB-Anschlüsse
2
3
6
7 8 9 10
11
4
Audio In: Audio-Eingänge zum Anschluss eines Mikrofons oder
eines Kamera-Audio-Ausgangs
5
Anschluss für Stromversorgung
6
SDI In: SDI-Eingang zum Anschluss des Video-Ausgangs einer
HD-SDI-Kamera
7
Audio Out: Audio-Ausgang zum Anschluss eines Lautsprechers
oder anderen Gerätes
8
HDMI: HDMI-Ausgang zum Anschluss eines HDMI-Monitors
9
Alarm In: Alarm-Eingangsklemmen zum Anschluss von
Alarmeingängen sowie RS-485 Klemmen / Alarm Out: NC oder
NO Alarm-Ausgangsklemmen
10 VGA: VGA-Ausgang zum Anschluss eines VGA-Monitors
11 LAN: RJ-45-Internet-Anschluss
Eine 2 TB Festplatte ist bereits installiert.
Anschluss
Hauptanschlüsse
!
Verbinden Sie die Kameras mit den SDI-Eingängen [6-SDI In].
!
Verbinden Sie mindestens einen geeigneten Monitor mit dem
HDMI- [8] oder
dem VGA-Ausgang [10] (eine Bildschirmauflösung
zwischen 1024x768 und 1920x1080 muss einstellbar sein).
!
Verbinden Sie eine USB-Maus mit einem USB-Anschluss [3].
Optionale Anschlüsse
!
Verbinden Sie den zweiten geeigneten Monitor mit dem anderen
noch freien HDMI- [8] bzw. dem VGA-Ausgang [10] (
Bildschirmauflösung zwischen 1024x768 und 1920x1080 muss
einstellbar sein).
!
Verbinden Sie bis zu 4 Audioausgänge (von Mikrofonen oder
Kameras) mit den Audio-Eingängen [4 - Audio In].
!
Verbinden Sie den Audio-Ausgang [7 - Audio Out] mit einem
Monitor oder einem Lautsprecher.
!
Verbinden Sie die Alarmeingänge [9 - Alarm In] mit Hilfe der
mitgelieferten Steck-Klemmen.
!
Verbinden Sie die Al
armausgänge [9- Al
arm Out] mit Hilfe der
mitgelieferten Steck-Klemmen.
!
Verbinden Sie ein Schwenk-/Neige-/Zoom-Steuergerät mit dem
RS-485 Anschluss [9
- Al
arm Out] mit Hilfe der mitgelieferten
Steck-Klemmen.
!
Schließen Sie Ihr Internet über den RJ-45 Internet-Anschluss [11 -
LAN] an.
Inbetriebnahme
!
Schließen Sie das mitgelieferte Netzgerät am Anschluss [5] an.
!
Schließen Sie das Netzgerät mit dem Netzstromkabel am
Netzstrom an.
Grundlegende Einstellungen
vor dem ersten Gebrauch
!
Benutzen Sie die angeschlossene USB-Maus oder die mitgelieferte
Fernbedienung, um den Videorecorder zu bedienen.
!
Klicken Sie auf den Bildschirm, damit das Login-Menü (Startmenü)
auf dem Bildschirm erscheint.
!
Geben Sie die Benutzer-ID ("admin") und das Passwort ("admin")
ein.
!
Klicken Sie auf das Symbol
, um die Menüleiste zu öffnen.
!
Nehmen Sie unter "Kamera/Aufn."
für jede
angeschlossene
Kamera die gewünschten Kamera-Einstellungen vor.
!
Nehmen Sie unter "Kamera/Zeitplan"
für jede
angeschlossene
Kamera die gewünschten Aufnahme-Einstellungen vor.
!
Nehmen Sie unter "Netzwerk" die gewünschten Einstellungen
entsprechend Ihrer Vorgaben vor.
! Nehmen Sie unter "System / Datum/Uhrzeit" die gewünschten
Datums- und Zeit-Einstellungen unter Berücksichtigung der
Zeitzone vor.
HAUPTANLEITUNG UND NETZWERKSOFTWARE FINDEN SIE
AUF DER MITGELIEFERTEN CD.
Kostenlose APPs:
Android: VS Viewer
eine
iOS: VS Viewer Pro
Paul-Böhringer-Str. 3
Änderungen vorbehalten
Indexa GmbH
74229 Oedheim
Deutschland
www.indexa.de
2016/04/06

Inhaltsverzeichnis
loading

Verwandte Anleitungen für indexa SDIDVR2004

Inhaltszusammenfassung für indexa SDIDVR2004

  • Seite 1 ! Nehmen Sie unter “System / Datum/Uhrzeit” die gewünschten HD-SDI Digitaler Videorecorder SDIDVR2004 Anschluss Datums- und Zeit-Einstellungen unter Berücksichtigung der Hauptanschlüsse Kurzanleitung Zeitzone vor. Verbinden Sie die Kameras mit den SDI-Eingängen [6-SDI In]. Verbinden Sie mindestens einen geeigneten Monitor mit dem...
  • Seite 2 SDIDVR2004 HD-SDI Digitaler Videorecorder Bedienungsanleitung...

  • Seite 3: Sicherheitshinweise

    Versuchen Sie nicht, das Gerät auseinanderzubauen. Wenden Sie sich bei Problemen an Ihren zuständigen Service. Behandeln Sie das Gerät vorsichtig. Schützen Sie es vor Stößen und Erschütterungen, durch die es beschädigt werden könnte. Das Gerät sollte an einem staubgeschützten Ort aufgestellt werden. Änderungen vorbehalten. INDEXA GmbH, Paul-Böhringer-Str. 3, 74229 Oedheim, Deutschland, www.indexa.de 2016/04/27...

  • Seite 4: Inhaltsverzeichnis

    Inhalt Einleitung Eigenschaften Technische Daten Vorderseite Rückseite Fernbedienung (optional) Lieferumfang Inbetriebnahme Login Live-Ansicht Suche und Wiedergabe 2.3.1 Grundfunktionen 2.3.2 Kalender 2.3.3 Suche 2.3.4 Wiedergabe PTZ-Steuerung Videos exportieren Export Player Installation Programm starten Konfiguration Kamera 6.1.1 Einstellungen 6.1.2 Aufnahme 6.1.3 Zeitplan Netzwerk 6.2.1 Einstellungen...
  • Seite 5 6.3.2 Reaktion auf außergewöhnliche Ereignisse Systemeinstellungen 6.4.1 Gerät 6.4.2 Benutzereinstellungen 6.4.3 Datum/Uhrzeit 6.4.4 Anzeige 6.4.5 Festplatte 6.4.6 Verschiedenes 6.4.7 Konfiguration Information 6.5.1 Allgemeine Information 6.5.2 Ereignisprotokoll Web Viewer Anschluss an den DVR Login Live-Ansicht aus der Ferne Suche und Wiedergabe aus der Ferne 7.4.1 Suche nach Zeit 7.4.2...

  • Seite 6: Einleitung

    Einleitung Der SDIDVR überträgt nicht komprimierte Full HD (1080P) Videobilder über Koaxialkabel. Er gibt HD-Bilder ohne Verlust und mit niedriger Latenzzeit der Bilddaten bei der Betrachtung des Videos wieder. Der DVR bietet den Vorteil einer einfachen Installation, die es Benutzern ermöglicht, HD-Megapixel-Bilder ohne Kenntnisse eines IP-basierten Systems zu betrachten. Er stellt die ideale Lösung für ein hochwertiges und zuverlässiges Überwachungssystem dar.

  • Seite 7: Technische Daten

    Technische Daten System Betriebssystem Embedded Linux Betriebsarten Live, Aufnahme, Wiedergabe, Backup & Fernzugriff Steuerungsmodus USB-Maus, Infrarot-Fernbedienung, Internet Video Komprimierung 4x1080p30 H.264 HP (mit Dual Stream) SDI-Eingänge unterstützt SDI-Signale bis max. 30 Bps Audio Eingang 4 x Cinch Ausgang 1 x Cinch 2-Wege Audio unterstützt Anzeige...

  • Seite 8: Sicherheit

    RS485 1; unterstützt Pelco D, Pelco P Sicherheit Wasserzeichen Benutzerprüfung Benutzerzugang in 3 Stufen Technische Daten Stromversorgung 100-240 V AC Betriebstemperatur 0 bis +40° C Abmessungen 355 x 62 x 264 mm...

  • Seite 9: Vorderseite

    Vorderseite Ein/Aus-Taste Status-Anzeigen – HDD : Anzeige leuchtet bei Zugang zur Festplatte Alarm : Anzeige leuchtet im Alarmfall Status : Anzeige leuchtet bei System-Alarm, z.B. Festplatte ist voll, Festplatten-Systemfehler, keine Festplatte, Netzwerkverbindung unterbrochen, unberechtigter Login, Festplatte zu heiß, Gebläse-Ausfall, Netzwerkverbindung fehlgeschlagen, Stromversorgung unterbrochen, IP-Fehler REC : Anzeige leuchtet bei Aufnahme LAN : Anzeige leuchtet bei Internetverbindung CH1~CH4 : Anzeigen leuchten bei vorhandener Kameraanzeige.

  • Seite 10: Rückseite

    Rückseite (1) Audio In: Audio-Eingänge zum Anschluss eines Mikrofons oder eines Kamera-Audio-Ausgangs (2) Audio Out: Audio-Ausgang zum Anschluss eines Lautsprechers oder anderen Gerätes (3) Alarm In: Alarm-Eingangsklemmen zum Anschluss von Alarmeingängen / Alarm Out: NC oder NO Alarm-Ausgangsklemmen / RS-485 (4) Anschluss für Stromversorgung (5) SDI In: SDI-Eingang zum Anschluss des Video-Ausgangs einer HD-SDI-Kamera (6) HDMI: HDMI-Ausgang zum Anschluss eines HDMI-Monitors...

  • Seite 11: Fernbedienung (Optional)

    Fernbedienung (optional) Der DVR kann über die Fernbedienung gesteuert werden. Vor der Inbetriebnahme muss die Fernbedienung mit Batterien (2 x AAA) versehen werden. 1. ID: Drücken Sie die ID-Taste + Zifferntaste, um auf den DVR zu schalten, der gesteuert werden soll. Drücken Sie auf eine Ziffer zwischen 1 und 9, entsprechend der ID des Gerätes, das gesteuert werden soll.

  • Seite 12: Lieferumfang

    Lieferumfang Im Lieferumfang sind folgende Teile enthalten: Digitaler Videorecorder x 1 Fernbedienung inkl. Batterien x 1 CD mit Bedienungsanleitung x 1 Netzgerät x 1 Netzkabel x 1 Alarm-Klemmleiste 6P x 2 SATA-Anschlusskabel x 2 Halterung für Festplatte x 4 Schrauben zur Befestigung der Halterung x 10 USB-Maus x 1...

  • Seite 13: Inbetriebnahme

    Inbetriebnahme Hinweis: Alle Screenshots sind als sind als Beispiel-Screenshots zu betrachten. Login Nach dem Einschalten muss ein Login durchgeführt werden, wenn die Benutzerautorisierung aktiviert ist. Klicken Sie auf die Felder neben Benutzer und Passwort, um die virtuelle Tastatur erscheinen zu lassen und den eingestellten Benutzernamen und das Passwort einzugeben.

  • Seite 14: Live-Ansicht

    Die Autorisierung basiert auf drei Benutzerstufen: Administrator Benutzer Gast Live-Ansicht Bildschirmanzeige Live-Mehrfachbild Zoom nein Wiedergabe nein Export nein Alarmbestätigung nein Konfiguration nein nein Live-Ansicht Nach dem Login wird die Live-Ansicht geöffnet. Um das Vollbild einer Kamera anzeigen zu lassen, doppelklicken Sie mit der Maus auf das entsprechende Anzeigefenster. Die Icons zur Bedienung des DVR werden auf dem Hauptbildschirm angezeigt.
  • Seite 15 (1) Die Farbe des Buttons steht für den Status eines Kanals: weiß – normal, der Kameraeingang ist installiert und eingeschaltet grau – der Videoeingang ist ausgeschaltet blau – Videoverlust gelb – Auslösung durch Bewegung rot – Auslösung durch Alarm (2) Anzeige des Aufnahmestatus rot –...
  • Seite 16 Sequenz-Anzeige starten/beenden Bildschirmanzeige anzeigen/verbergen Kamerabilder füllen ganzen Bildschirm aus (C) Steuerung der Funktionen (je nach Modell): Alarm bestätigen, Summton wird ausgeschaltet Call Monitor (Monitor-Einstellungen) Konfigurationsmenü öffnen/schließen Exportieren Wiedergabe Digitaler Zoom. Drücken Sie im Vollbildmodus die rechte Maustaste und ziehen Sie den Pfeil über den Bildschirm, um den ausgewählten Bereich zu vergrößern.

  • Seite 17: Suche Und Wiedergabe

    Suche und Wiedergabe 2.3.1 Grundfunktionen Um ein Video zu suchen und wiederzugeben, klicken Sie auf das Icon “Wiedergabe” auf der Hauptseite. Die Anzeige kann wie in der Liveansicht gesteuert werden. Steuerung der Funktionen: Exportieren Digitaler Zoom. Klicken Sie im Vollbildmodus auf die rechte Maustaste, und ziehen Sie den Cursor über den Bildschirm, um den ausgewählten Bereich zu vergrößern.

  • Seite 18: Kalender

    2.3.2 Kalender Der Kalender auf dem Bildschirm zeigt an, an welchen Tagen Daten auf der Festplatte aufgezeichnet wurden. Ein orange markiertes Datum bedeutet, dass an diesem Tag Daten auf der Festplatte aufgezeichnet wurden. Das rot markierte Datum zeigt das aktuelle Suchdatum an. Klicken Sie auf den Kalender, um Aufnahmen eines bestimmten Datums zu suchen. 2.3.3 Suche Die Liste der aufgezeichneten Dateien wird in der unten abgebildeten Spalte angezeigt.

  • Seite 19: Suche Nach Kanal

    2.3.3.2 Suche nach Kanal Wählen Sie den Kanal, auf dem Sie suchen möchten. Alle Videodateien des ausgewählten Datums und Kanals werden in einer Liste aufgeführt. Doppelklicken Sie auf das gewünschte Video, um die Wiedergabe zu starten 2.3.3.3 Suche nach Ereignis Das System bietet die Möglichkeit, ein Video nach jedem Ereignistyp und Kanal zu suchen.

  • Seite 20: Wiedergabe

    2.3.4 Wiedergabe Die Wiedergabe kann wie folgt gesteuert werden: 2012‐05‐28 02:28:58pm Die Verlaufsleiste zeigt den aktuellen Stand der Wiedergabe auf einer Zeitachse an. Ziehen Sie den Zeiger auf der Verlaufsleiste an die gewünschte Stelle der Zeitachse, um die Wiedergabe zu starten. Auf der Zeitachse werden auch der Beginn und das Ende der aktuellen Wiedergabe angezeigt.

  • Seite 21: Ptz-Steuerung

    PTZ-Steuerung Klicken Sie auf das Icon “PTZ” , um das Eingabefeld für die PTZ-Steuerung zu öffnen Die PTZ-Steuerung wendet die Befehle auf den aktuellen Kamerakanal an, wenn an diesen eine PTZ-Kamera angeschlossen ist. Die Funktionen sind: 8-Wege Schwenk-/Neige-Steuerung: um die PTZ-Kamera nach oben/unten/links/rechts/oben rechts/oben links/unten rechts/unten links zu schwenken bzw.

  • Seite 22: Videos Exportieren

    Videos exportieren Um ein Video von der Festplatte des DVR in ein externes Speichermedium zu exportieren, klicken Sie auf das Icon “Export” Das Exportmenü wird geöffnet. Schließen Sie das externe Speichermedium an die USB-Schnittstelle des DVR an, bevor Sie den Exportvorgang ausführen. Startzeit: Klicken Sie auf das Feld mit der Datums-/Zeitangabe.

  • Seite 23: Export Player

    Export Player Mit dem Export Player können Sie vom DVR oder dem Web Viewer exportierte Videos an einem PC ansehen. (Betriebssysteme: Windows XP, Windows Vista oder Windows 7. ) Installation Der Export Player kann vom DVR oder dem Web Viewer heruntergeladen werden. Stecken Sie den USB-Stick in den DVR, und öffnen Sie das Exportmenü, wie im vorigen Kapitel beschrieben.
  • Seite 24 Der Export Player wird folgendermaßen angezeigt: Um eine exportierte Videodatei zu öffnen, klicken Sie auf die Schaltfläche “Open“, und wählen Sie die exportierte Datei aus. Ziehen Sie diese Datei in das Fenster, in dem sie angezeigt werden soll. Der Export Player startet automatisch mit der Wiedergabe.
  • Seite 25 Die Verlaufsleiste zeigt den aktuellen Stand der Wiedergabe auf einer Zeitachse an. Ziehen Sie den Zeiger auf der Verlaufsleiste an die gewünschte Stelle der Zeitachse, um die Wiedergabe zu starten. Wiedergabe starten Pause Vorspulen, mit können Sie die Geschwindigkeit einstellen in x 0,25; x 0,5; x 1; x 2; x 4 und x Stop Audio-Wiedergabe ein-/ausschalten.

  • Seite 26: Konfiguration

    Konfiguration Klicken Sie auf das Icon “Konfiguration” , das Konfigurationsmenü wird geöffnet. Kamera Im Menü für die Kameraeinstellungen können Konfigurationen für das Video vorgenommen werden. 6.1.1 Einstellungen Zeigt die aktuellen Anschlüsse der Kamera an, einschließlich Kameratitel, Kameratyp und Kamerastatus. Wenn Sie die Einstellungen einer Kamera geändert haben, sollten Sie den Kamerastatus erneut laden, indem Sie die Schaltfläche “Manual Detect”...

  • Seite 27: Grundeinstellung - Basic

    6.1.1.1 Grundeinstellung - Basic Aktivieren – ausgewählte Kamera ein-/ausschalten (Hinweis: Wenn Sie die ausgewählte Kamera ausschalten, nimmt der DVR keine Bilder dieser Kamera mehr auf.) Kameraname – Klicken Sie auf diese Spalte, und geben Sie auf der virtuellen Tastatur den Kameratitel ein. Kopieren –...

  • Seite 28: Bewegungserkennung

    Aktivieren – Privatsphären-Maske für den ausgewählten Kanal ein-/ausschalten Klicken Sie mit der Maustaste, und ziehen Sie den Cursor über den Bereich, der maskiert werden soll. Klicken Sie auf “Undo“, um den Schritt rückgängig zu machen, auf “Clear“, um den eingestellten Bereich zu löschen oder auf “Beenden“, um die Einstellungsseite zu verlassen.

  • Seite 29: Videoverlust

    Empfindlichkeit – Auswahl der Empfindlichkeit Target Threshold – Zielmenge, bei der die Bewegungserkennung ausgelöst werden soll Klicken Sie auf “Übernehmen”, um die Einstellungen zu übernehmen, “Undo“, um den Schritt rückgängig zu machen, “Clear“, um alle Einstellungen zu löschen, “Vorschau“, um die aktuellen Einstellungen anzusehen oder “Beenden“, um die Seite zu verlassen.

  • Seite 30: Reaktion Auf Erfasste Bewegungen

    6.1.1.4 Reaktion auf erfasste Bewegungen Klicken Sie auf die Schaltfläche “Beweg.“, um die Reaktion des Systems auf erfasste Bewegungen festzulegen. Summer – Signalton bei Bewegungserkennung. Spot on Main Monitor – bei Bewegungserkennung wird ein Vollbild am Hauptmonitor angezeigt Spot on Call Monitor – bei Bewegungserkennung wird ein Vollbild am Call Monitor angezeigt Alrmausg.
  • Seite 31 6.1.1.5 PTZ Wenn eine PTZ-Kamera an den DVR angeschlossen ist, können hier die Einstellungen für die Kamera vorgenommen werden. Aktivieren – Wählen Sie Ein, um die Einstellungen für eine PTZ-Kamera vorzunehmen. PTZ Type – Wählen Sie die PTZ-Kamera aus. PTZ Protokoll – Wählen Sie das PTZ-Protokoll aus. Baudrate –...

  • Seite 32: Aufnahme

    6.1.2 Aufnahme Im Menü “Aufn“ (Aufnahme) können Sie das Aufzeichnungsverhalten des DVR einstellen. Jeder Kanal kann einzeln konfiguriert werden. Klicken Sie auf den ausgewählten Kanal, um das Einstellungsmenü zu öffnen. Bitrate Type – VBR für variable Bitrate, CBR für gleichbleibende Bitrate. Record Audio –...

  • Seite 33: Zeitplan

    6.1.3 Zeitplan Auf der unten abgebildeten Seite können Sie den Aufnahme-Zeitplan und das Aufnahmeverhalten für jeden einzelnen Kanal festlegen. Um den Zeitplan einzustellen, wählen Sie in der linken Spalte den Kanal aus. Die Aufnahmeoption für den Kanal wird in der rechten Spalte angezeigt.

  • Seite 34: Netzwerk

    Netzwerk 6.2.1 Einstellungen Um über ein Netzwerk auf den DVR zugreifen zu können, muss die Netzwerkfunktion aktiviert und korrekt konfiguriert sein. 6.2.1.1 Sie können über DHCP, Fixed IP oder PPPoE auf den DVR zugreifen. Wählen Sie eine Option und nehmen Sie die entsprechenden Einstellungen vor.
  • Seite 35 6.2.1.1.2 Static IP Wählen Sie “Static IP”, um die entsprechenden Einstellungen zu aktivieren und zu konfigurieren. Geben Sie die Netzwerkinformation ein und klicken Sie auf “Übernehmen”, um die Einstellungen zu speichern. 6.2.1.1.3 PPPoE Sie können auch den Point-to-Point Protocol over Ethernet (PPPoE) Service verwenden. Wählen Sie “PPPoE” um die Einstellungen zu aktivieren und zu konfigurieren.

  • Seite 36: Benachrichtigung

    6.2.1.2 DDNS Wählen Sie DDNS, um die Dynamic DNS zu konfigurieren, wie unten abgebildet. Wählen Sie Ein, um DDNS zu aktivieren. Geben Sie den DDNS Provider und die benötigte Information ein. Klicken Sie auf “Übernehmen”, um die Einstellungen zu speichern. 6.2.2 Benachrichtigung Unter “E-Mail Notification“...

  • Seite 37: Alarm

    Von : Geben Sie die E-Mail-Adresse des Absenders ein (DVR). Betreff: Geben Sie einen Betreff für die E-Mail ein. SMTP Server: Geben Sie die IP-Adresse des SMTP (E-Mail-) Servers ein. SMTP Port: Geben Sie die Port-Nummer ein, die vom SMTP Server verwendet wird. SSL: Aktivieren Sie SSL, falls der E-Mail-Server durch SSL verschlüsselt werden muss.

  • Seite 38: Reaktion Auf Außergewöhnliche Ereignisse

    Transparent – Der Alarmausgang bleibt aktiv, bis das auslösende Ereignis endet. Kontinuierlich – Der Alarm dauert an, bis er durch den Benutzer bestätigt wird. Alarm Handle : Reaktion auf einen Alarm Sie können folgendes einstellen: Summer, Spot on Main Monitor, Spot on Call Monitor, Alrmausg. Steuern, E-Mail senden, Alarmbenachrichtigung.

  • Seite 39: Systemeinstellungen

    Systemeinstellungen 6.4.1 Gerät Device Name: Geben Sie den Namen des DVR ein. Device No.: Geben Sie die Nummer des DVR ein. Sprache: Wählen Sie eine Sprache aus. Kennung IR-Fernbedienung: Geben Sie die ID für die Fernbedienung ein. Jede Fernbedienung kann bis zu 9 Videorecorder steuern.

  • Seite 40: Benutzereinstellungen

    6.4.2 Benutzereinstellungen Auf dieser Seite können Sie Benutzer hinzufügen oder aus dem System löschen. Die Werkseinstellungen für Benutzername und Passwort sind “admin/admin”, “operator/operator” und “guest/guest”. Doppelklicken Sie auf den ausgewählten Benutzer oder klicken Sie auf , um die Benutzereinstellungen vorzunehmen. Klicken Sie auf , um den Benutzer zu löschen.

  • Seite 41: Datum/Uhrzeit

    6.4.3 Datum/Uhrzeit 6.4.3.1 Allgemeine Einstellungen Unter “General“ können Sie allgemeine Einstellungen zu Datum und Uhrzeit vornehmen. Umschalten auf: Wenn Sie auf diese Spalte klicken, wird der Kalender geöffnet, und Sie können Datum und Uhrzeit einstellen. Klicken Sie auf “Übernehmen”, um die Einstellungen zu speichern. Zeitzone: Geben Sie die Zeitzone ein, auf die sich der DVR einstellen soll, wenn er einen Update vom Zeitserver durchgeführt hat.
  • Seite 42 6.4.3.2 DST (Sommerzeit) Aktivieren: Sommerzeit ein- oder ausschalten Startzeit: Stellen Sie den Beginn der Sommerzeit ein. Endzeit: Stellen Sie das Ende der Sommerzeit ein. DST Bias: Sie können die Zeitspanne einstellen, um welche die Sommerzeit von der Standardzeit abweichen soll. Möglich sind 30, 45, 60, 90 und 120 Minuten.

  • Seite 43: Ntp Client

    6.4.3.3 NTP Client Aktivieren: NTP-Synchronisation ein- oder ausschalten. Sync. Intervall (min.): Geben Sie das Intervall ein, in dem das System die Uhrzeit automatisch aktualisiert. Klicken Sie auf “Sync Now”, wenn die Synchronisation sofort erfolgen soll. NTP Server: Geben Sie die Adresse des Zeitservers für die Synchronisation ein. Der werkseitig eingestellte Server ist “time.stdtime.gov.tw”.

  • Seite 44: Anzeige

    6.4.4 Anzeige In diesem Fenster können Sie die Bildschirmanzeige konfigurieren. 6.4.4.1 Allgemeine Einstellungen Unter “General“ können Sie allgemeine Einstellungen für die Bildschirmanzeige vornehmen. Monitor Output: Geben Sie den angeschlossenen Monitor für den HDMI- und VGA-Ausgang ein. An beide Monitorausgänge können sowohl Haupt- als auch Call Monitor angeschlossen werden. Monitor resolution: Wählen Sie die geeignete Auflösung für den angeschlossenen Monitorausgang.
  • Seite 45 6.4.4.2 Hauptmonitor Unter “Main Monitor“ können Sie den Anzeigemodus und den Inhalt des Hauptmonitors konfigurieren. Sequenz aktivieren: Sequenzanzeige auf dem Hauptmonitor ein- oder ausschalten. Dwell: Geben Sie die Verweildauer in Sekunden für die Sequenzanzeige ein. Kamera: Wählen Sie die Kameras, deren Bilder in der Sequenzanzeige erscheinen sollen.
  • Seite 46 6.4.4.3 Call Monitor Unter “Call Monitor“ können Sie den Anzeigemodus und den Inhalt des Call Monitors konfigurieren. Dwell: Geben Sie die Verweildauer in Sekunden für die Sequenzanzeige ein. Kamera: Wählen Sie die Kameras, deren Bilder in der Sequenzanzeige erscheinen sollen. Call Monitor Setup: Klicken Sie auf die Schaltfläche “Einstellen“, um das Einstellungsmenü...

  • Seite 47: Festplatte

    6.4.5 Festplatte In diesem Menü können Sie die Einstellungen der DVR-Festplatte konfigurieren. 6.4.5.1 Allgemeine Einstellungen Unter “General“ können Sie allgemeine Einstellungen der Festplatte vornehmen. Überschreiben: Wählen Sie EIN, wenn die Festplatte überschrieben werden soll, wenn sie voll ist. Autom. löschen: Nach der gewählten Anzahl von Tagen löscht die Festplatte Daten automatisch. Wählen Sie “0”, um diese Funktion zu deaktivieren.

  • Seite 48: Information Über Festplatten

    6.4.5.2 Information über Festplatten Unter “Disk“ können Sie Informationen über die verfügbaren Festplatten ansehen und verwalten. Die Informationen beinhalten die Speichergröße der Festplatte, aktuelle Temperatur, Status, Start- und Endzeit der verfügbaren Daten. Klicken Sie auf “Formatieren“, um die ausgewählte Festplatte zu formatieren. WARNUNG: Beim Formatieren der Festplatte werden sämtliche vorhandenen Daten gelöscht.

  • Seite 49: Verschiedenes

    6.4.6 Verschiedenes Unter “Misc“ können Sie das System erneut hochfahren, ausschalten oder die Firmware aktualisieren. 6.4.6.1 Ausschalten Klicken Sie auf die Schaltfläche hinter “Reboot System“, um das System erneut hochzufahren, oder auf die Schaltfläche hinter “Ausschalten“, um das System auszuschalten.

  • Seite 50: Firmware Aktualisieren

    6.4.6.2 Firmware aktualisieren Um ein Upgrade der Firmware durchzuführen, schließen Sie einen USB-Stick an, der die Version der Firmware enthält, die Sie aktualisieren möchten. Klicken Sie auf “Upgrade”, um den Vorgang zu starten. Um das Upgrade zu vervollständigen, muss das System erneut gestartet werden.

  • Seite 51: Konfiguration

    6.4.7 Konfiguration Werkseinstellungen laden: Durch Klicken auf “Restore” können Sie die Werkseinstellungen wiederherstellen. Wählen Sie die Punkte aus, die nicht auf die Werkseinstellung zurückgesetzt werden sollen. Konfiguration: Wählen Sie die Konfiguration und klicken Sie auf “Save”, um die aktuellen Einstellungen zu speichern. Oder wählen Sie die Konfiguration aus der Liste und klicken Sie auf “Restore”, um die ausgewählten Einstellungen wiederherzustellen.

  • Seite 52: Information

    Information Unter “Infos“ finden Sie Informationen über das System. 6.5.1 Allgemeine Systeminformation Die Seite “Infos“ zeigt allgemeine Systeminformation an. Dazu gehören Modellname, Firmware Version, Seriennummer, LAN IP Adresse und MAC Adresse. 6.5.2 Ereignisprotokoll Auf der Seite “Log“ können Sie das Ereignisprotokoll filtern und ansehen. Wenn Sie auf die Datumsspalte klicken, öffnet sich der Kalender, und Sie können den Tag auswählen, der angezeigt werden soll.

  • Seite 53: Web Viewer

    Web Viewer Anschluss an den DVR Über den Microsoft Internet Explorer können Sie aus der Ferne auf den DVR zugreifen, um Live- oder aufgezeichnete Videos anzusehen und den DVR zu verwalten. Dazu müssen der PC und der DVR an das Internet angeschlossen sein und die Netzwerk-Funktion muss aktiviert sein.
  • Seite 54 Nach der Installation des Active X wird die Login-Seite angezeigt, auf der Sie Benutzername und Passwort eingeben müssen. Sie können hier auch die Sprache der Bildschirmanzeige, das Datums- und Zeitformat auswählen. Klicken Sie auf “Login”, um den Web Viewer zu öffnen. Benutzername und Passwort sind die gleichen wie beim Login in den DVR, die Werkseinstellungen sind: Administrator: admin/admin Benutzer: operator/operator...

  • Seite 55: Live-Ansicht Aus Der Ferne

    Live-Ansicht aus der Ferne Nachdem Sie sich in das System eingeloggt haben, zeigt der Web Viewer automatisch ein Live-Video in der Quaddarstellung. Doppelklicken Sie auf ein Videobild, um ein Vollbild des ausgewählten Kanals anzeigen zu lassen. Über die Anzeigesymbole können Sie den Systemstatus sowie den Kanalstatus ansehen und den Audio-Wiedergabe-Kanal steuern (siehe Kapitel 2.2).
  • Seite 56 9-fach Darstellung Bildschirmanzeige anzeigen/verbergen Zwei-Wege-Audio Ein-/Auszoomen im Vollbildmodus (2 x, 4 x und 8 x). Snapshot des ausgewählten Videos Hinweis: In manchen Versionen des Internet Explorers können Sie eine Schutzfunktion aktivieren. Wenn Sie einen Snapshot aus der Ferne machen möchten, darf diese Schutzfunktion nicht aktiviert sein. Sie können Sie deaktivieren, wie in den beiden folgenden Schritten gezeigt.

  • Seite 58: Suche Und Wiedergabe Aus Der Ferne

    Suche und Wiedergabe aus der Ferne Klicken Sie auf das Icon , um den Wiedergabemodus einzustellen. Ein Video kann nach Zeit, Kanal oder Ereignis gesucht werden. 7.4.1 Suche nach Zeit Wählen Sie auf der linken Bildschirmseite unter “Search“ die Option “Time“ aus. Der Kalender auf dem Bildschirm zeigt an, an welchen Tagen Daten auf der Festplatte aufgezeichnet wurden.

  • Seite 59: Suche Nach Kanal

    7.4.2 Suche nach Kanal Wählen Sie auf der linken Bildschirmseite unter “Search“ die Option “Channel“ aus. Alle Videodateien des ausgewählten Datums und Kanals werden in einer Liste aufgeführt. Doppelklicken Sie auf das gewünschte Video, um die Wiedergabe zu starten 7.4.3 Suche nach Ereignis Wählen Sie auf der linken Bildschirmseite unter “Search“...

  • Seite 60: Wiedergabe Im Web Viewer

    7.4.4 Wiedergabe im Web Viewer Die Wiedergabe kann wie folgt gesteuert werden: Die Verlaufsleiste zeigt den aktuellen Stand der Wiedergabe auf einer Zeitachse an. Ziehen Sie den Zeiger auf der Verlaufsleiste an die gewünschte Stelle der Zeitachse, um die Wiedergabe zu starten. Auf der Zeitachse werden auch der Beginn und das Ende der aktuellen Wiedergabe angezeigt.

  • Seite 61: Einstellungen Des Web Viewers

    7.4.5 Einstellungen des Web Viewers Klicken Sie auf das Icon , um das Einstellungsmenü zu öffnen. Über den Web Viewer können Sie alle Einstellungen des DVR aus der Ferne vornehmen. Die Einstellungen werden auf die gleiche Weise wie direkt am DVR vorgenommen, siehe Kapitel 6 “Konfiguration“.

  • Seite 62: Exportieren Aus Der Ferne

    7.4.6 Exportieren aus der Ferne Klicken Sie auf das Icon , um das Export-Menü zu öffnen. Um ein Video zu exportieren, wählen Sie das entsprechende Datum aus dem Kalender, die Startzeit des Videos und die Kanäle, deren Aufnahmen Sie exportieren möchten. (Klicken Sie auf ”All On” oder ”All Off”, um die Anzeige aller Kanäle ein- oder auszuschalten.) Geben Sie die Zeitdauer ein, die Sie exportieren möchten, die maximale Suchdauer beträgt 60 Minuten.

  • Seite 63: Ptz-Steuerung Aus Der Ferne

    Die exportierte Datei können Sie auf dem Export Player ansehen. Wenn Sie den Export Player nicht installiert haben, klicken Sie auf die Schaltfläche “Export Player“, um ihn auf den PC herunterzuladen (siehe auch Kapitel 5 “Export Player“). 7.4.7 PTZ-Steuerung aus der Ferne Klicken Sie auf das Icon , um das Eingabefeld für die PTZ-Steuerung zu öffnen.

  • Seite 64: Snapshot Aus Der Ferne

    7.4.8 Snapshot aus der Ferne Klicken Sie in der Live-Ansicht oder im Wiedergabemodus auf das Icon , um das aktuelle Bild in einem PC-Ordner zu speichern.

  • Seite 65: Digitaler Zoom Aus Der Ferne

    7.4.9 Digitaler Zoom aus der Ferne Mit dieser Funktion können Sie das Video im Live- oder Wiedergabemodus 2-fach, 4-fach oder 8-fach vergrößern. Bewegen Sie den Fokus auf das ausgewählte Video. Klicken Sie auf das Icon “Vollbild” , danach auf das Icon “Digitaler Zoom”...

  • Seite 66: Viewer Für Ios Und Android

    VS Viewer für iOS und Android Android Systemvoraussetzungen Um den VS Viewer installieren und betreiben zu können, muss auf Ihrem Android Smartphone Google Android 2.2 oder höher installiert sein, und das Smartphone muss durch ein drahtloses Netzwerk unterstützt werden. App herunterladen Schritt 1: Starten Sie den “Google Play Store”.
  • Seite 67 Schritt 3: Tippen Sie auf das Icon “VS Viewer“, um die App zu starten. Schritt 4: Tippen Sie auf “Add”, um den DVR hinzuzufügen. Schritt 5: Geben Sie den Namen des DVR, Host (IP-Adresse), Port, Benutzername und Passwort ein. Tippen Sie auf “Save”, um die Einstellungen zu speichern.

  • Seite 68: Kanal Auswählen

    App bedienen Tippen Sie auf den DVR oder NVR, dessen Bild angezeigt werden soll. Sie können die Ausrichtung des Bildes ändern, indem Sie Ihr Smartphone drehen. Kanal auswählen Tippen Sie auf , um zwischen Vollbild und Mehrfachdarstellung zu wechseln. Wählen Sie den Anzeigemodus, und tippen Sie auf die Nummer des Kanals, der angezeigt werden soll.
  • Seite 70 PTZ-Steuerung Tippen Sie im Vollbildmodus auf , um die PTZ-Steuerung zu aktivieren. 8-Wege Schwenk-/Neige-/Zoom-Steuerung: um die PTZ-Kamera nach oben/unten/links/rechts/oben rechts/oben links/unten rechts/unten links zu schwenken bzw. zu neigen. Ein- oder auszoomen Fokus auf nah oder fern einstellen Iris weiter öffnen oder schließen zum Seitenanfang zurückkehren Voreinstellungen: Tippen Sie auf , um das Voreinstellungs-Menü...
  • Seite 71 Sonstiges Audioanzeige ein-/ausschalten digitaler Zoom im Vollbildmodus Legen Sie zwei Finger auf das Display Ihre Smartphones und schieben Sie sie zusammen, um auszuzoomen, oder schieben Sie sie auseinander, um einzuzoomen. Das Darstellungsverhältnis wird auf dem Bildschirm angezeigt (von 0,2 x bis 25 x) Snapshot vom aktuellen Bild machen und in einem Ordner ablegen...

  • Seite 72: Ios

    Systemvoraussetzungen Um den VS Viewer Pro installieren und betreiben zu können, muss auf Ihrem iOS Smartphone iOS 5.1 oder höher installiert sein, und das Smartphone muss durch ein drahtloses Netzwerk unterstützt werden. Schritt 1: “App Store” auswählen Schritt 2: Suchen Sie den “VS Viewer Pro” und tippen Sie auf “Installieren”. Es erscheint ein Fenster mit der Aufforderung, das Login-Passwort einzugeben, um den Download zu starten.
  • Seite 73 Schritt 4: Tippen Sie auf , um den DVR oder NVR hinzuzufügen. Schritt 5: Geben Sie den Namen des DVR/NVR, Host (IP-Adresse), Port, Benutzername und Passwort ein. Tippen Sie auf “Save”, um die Einstellungen zu speichern. App bedienen Tippen Sie auf den DVR oder NVR, dessen Bild angezeigt werden soll. Sie können die Ausrichtung des Bildes ändern, indem Sie Ihr Smartphone drehen.
  • Seite 74 Kanal auswählen Tippen Sie auf , um zwischen Vollbild und Mehrfachdarstellung zu wechseln. Wählen Sie den Anzeigemodus aus, und tippen Sie auf die Nummer des Kanals, der angezeigt werden soll. Tippen Sie erneut auf , um die Auswahl zu verbergen. PTZ -Steuerung Tippen Sie im Vollbildmodus auf , um die PTZ-Steuerung zu aktivieren.
  • Seite 75 Sonstiges Audioanzeige ein-/ausschalten digitaler Zoom im Vollbildmodus Legen Sie zwei Finger auf das Display Ihre Smartphones und schieben Sie sie zusammen, um auszuzoomen, oder schieben Sie sie auseinander, um einzuzoomen. Das Darstellungsverhältnis wird auf dem Bildschirm angezeigt (von 0,2 x bis 25 x) Snapshot vom aktuellen Bild machen und in einem Ordner ablegen...
