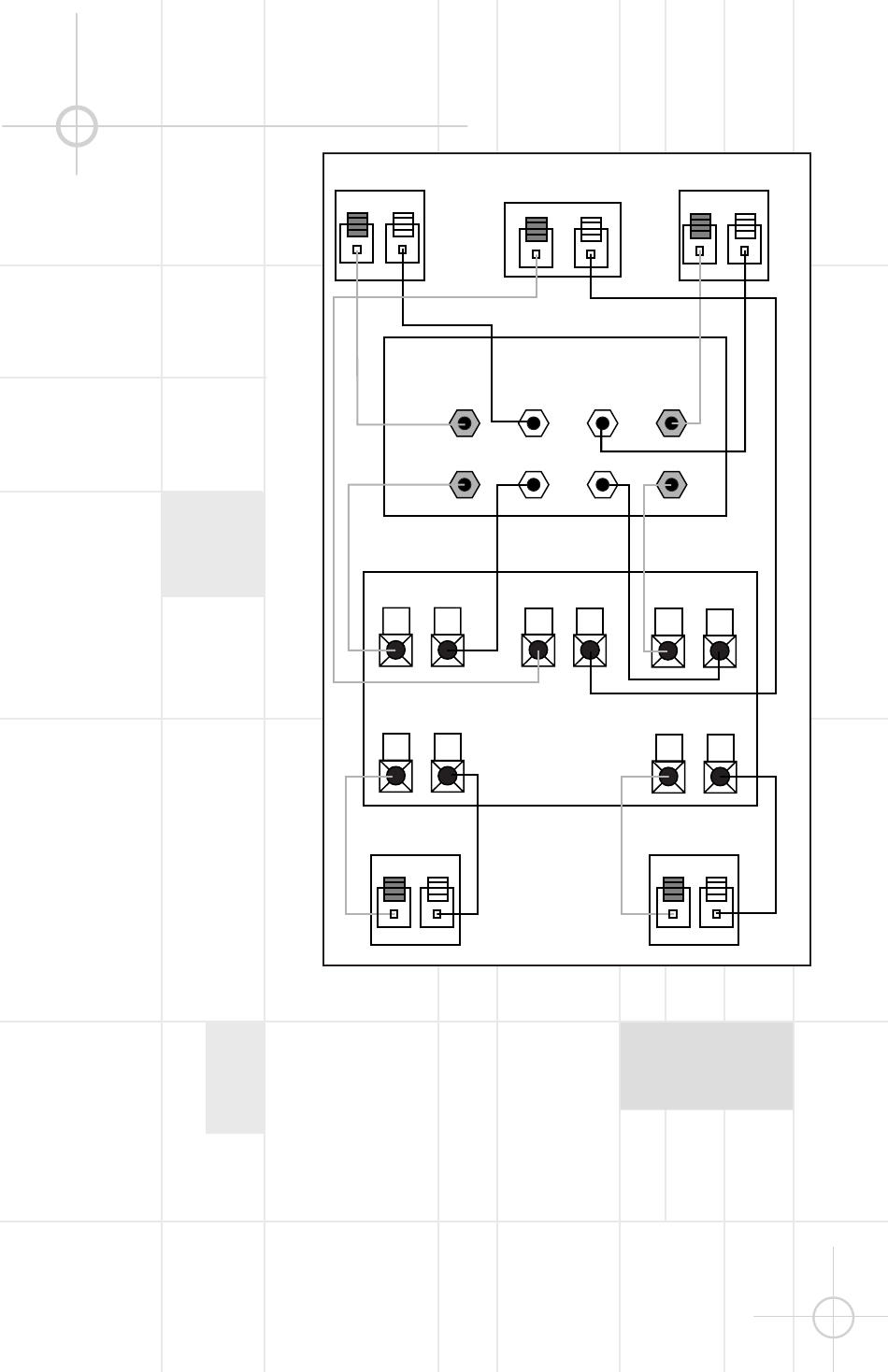

Dolby* Pro Logic* (analog) – Anschluss über die Lautsprecherausgänge
Verwenden Sie diese Verkabe-
lung bei Dolby Pro Logic-Betrieb
(nicht Dolby Digital, DTS
®
andere digitale Verfahren), wenn
Ihr Receiver oder Prozessor über
keinen Subwoofer-Ausgang oder
regelbaren Vorverstärker-Aus-
gang (Line Out) verfügt.
Verbinden Sie die Lautsprecher-
Anschlüsse „Front left" (vorne
links) und „Front right" (vorne
rechts) Ihres Receivers bzw.
Prozessors mit den entspre-
chenden Hochpegel-Anschlüs-
sen am Subwoofer (High Level
In). Verbinden Sie die linken und
rechten Anschlussklemmen, die
am Subwoofer mit „High Level
Out" (Hochpegelausgänge)
bezeichnet sind, mit den ent-
sprechenden Anschlüssen an
der Rückseite Ihres linken bzw.
rechten Front-Lautsprechers.
Verbinden Sie die Klemmen für
den Center-Lautsprecher an
Ihrem Receiver oder Verstärker
sowie den linken und rechten
Surround-Lautsprecher mit den
entsprechenden Lautsprechern.
Linker Front-
Lautsprecher
+
–
oder
OUT
IN
Linker Front-
Lautsprecher
+
Linker Surround-
Lautsprecher
+
Linker Surround-
Lautsprecher
+
Center
+
–
Subwoofer
HIGH LEVEL
L
+
–
–
Receiver
Center
–
+
–
–
–
Rechter Front-
Lautsprecher
+
–
R
+
Rechter Front-
Lautsprecher
+
–
Rechter Surround-
Lautsprecher
+
–
Rechter Surround-
Lautsprecher
+
–
