Inhaltszusammenfassung für ESX VISION Serie

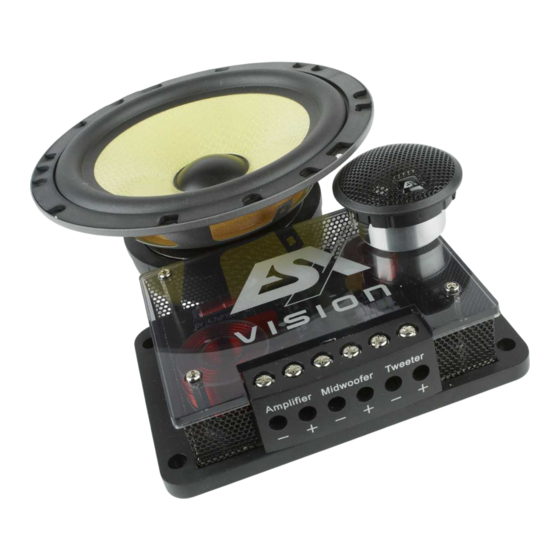

- Seite 1 HIGH END LOUDSPEAKERS VE42 · VE52 · VE62 VE5.2C · VE6.2C VE6.2W · VE6.2T...
- Seite 2 DEUTSCH EINBAUHINWEISE Der erste Schritt bei der Installation der Lautsprecher sollte die sorgfältige Planung sein. Folgen Sie einfach diesen Vorschlägen um das bestmögliche Resultat zu erreichen. 1. Wählen Sie eine Position für die einzelnen Komponenten, bei der das Signal am besten ohne Hindernisse im Fahrgastraum verteilt wird.
-
Seite 3: Anschlussdiagramm
DEUTSCH VE5.2C, VE6.2C ANSCHLUSSDIAGRAMM (muss jeweils für die linke und rechte Fahrzeugseite vorgenommen werden) Tiefmitteltöner Frequenzweiche Zum Verstärker Hochtöner WICHTIG: Bitte achten Sie unbedingt auf die korrekte Polarität (+ oder –) aller Anschlüsse und Verbindungen. -
Seite 4: Hochtonpegelanpassung
DEUTSCH HOCHTONPEGELANPASSUNG Entfernen Sie zuerst die Acrylglasabdeckung der Frequenzweiche mit einem geeigneten Innensechskant-Schraubendreher. Darunter befindet sich die Steckleiste für die Abschwä- chung des Hochtonpegels. -3dB -6dB Stecken Sie die Steckbrücke an die gewünsch- -9dB te Position, wählen Sie zwischen keine Abschwächung – 3 dB leichte Abschwächung –... - Seite 5 DEUTSCH HOCHTÖNEREINBAU VE42, VE52, VE62, VE6.2W ANSCHLUSSDIAGRAMM Tiefmitteltöner Tiefmitteltöner Links Rechts Verstärker Verstärker Links Rechts...
-
Seite 6: Installation Notes
ENGLISH INSTALLATION NOTES The first step of installing a speaker system is thorough planning. Choose a suitable lo- cation for your speaker components carefully. Follow these suggestions to ensure proper imaging and maximum performance: 1. Choose a location that offers the least amount of obstruction between the components and your ears. Pay also attention to the position of the seats, headrests and other constructional systems in the interior space of the car. 2. -
Seite 7: Wiring Diagram
ENGLISH VE5.2C, VE6.2C WIRING DIAGRAM (must be made for right and left side of the vehicle) Midbass Woofer Crossover To Amplifier Tweeter NOTE: Please pay attention to the correct polarity (+ or -) for all terminals and connections. - Seite 8 ENGLISH TWEETER LEVEL ADJUSTMENT First remove the acrylic glass cover of the crossover with a suitable hexagon socket screwdriver. Beneath you find the connector strip for the tweeter level attenuation. -3dB Insert the jumper to the desired location, choo- -6dB se between: -9dB no attenuation –...
-
Seite 9: Tweeter Mounting
ENGLISH TWEETER MOUNTING VE42, VE52, VE62, VE6.2W WIRING DIAGRAM Midbass Woofer Midbass Woofer Left Right Amplifier Amplifier Left Right... - Seite 10 NOTES...
- Seite 11 NOTES...
- Seite 12 Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49(0)7253 - 9465-0 · Fax +49(0)7253 - 946510 www.audiodesign.de ©2014 Audio Design GmbH, All Rights Reserved...
