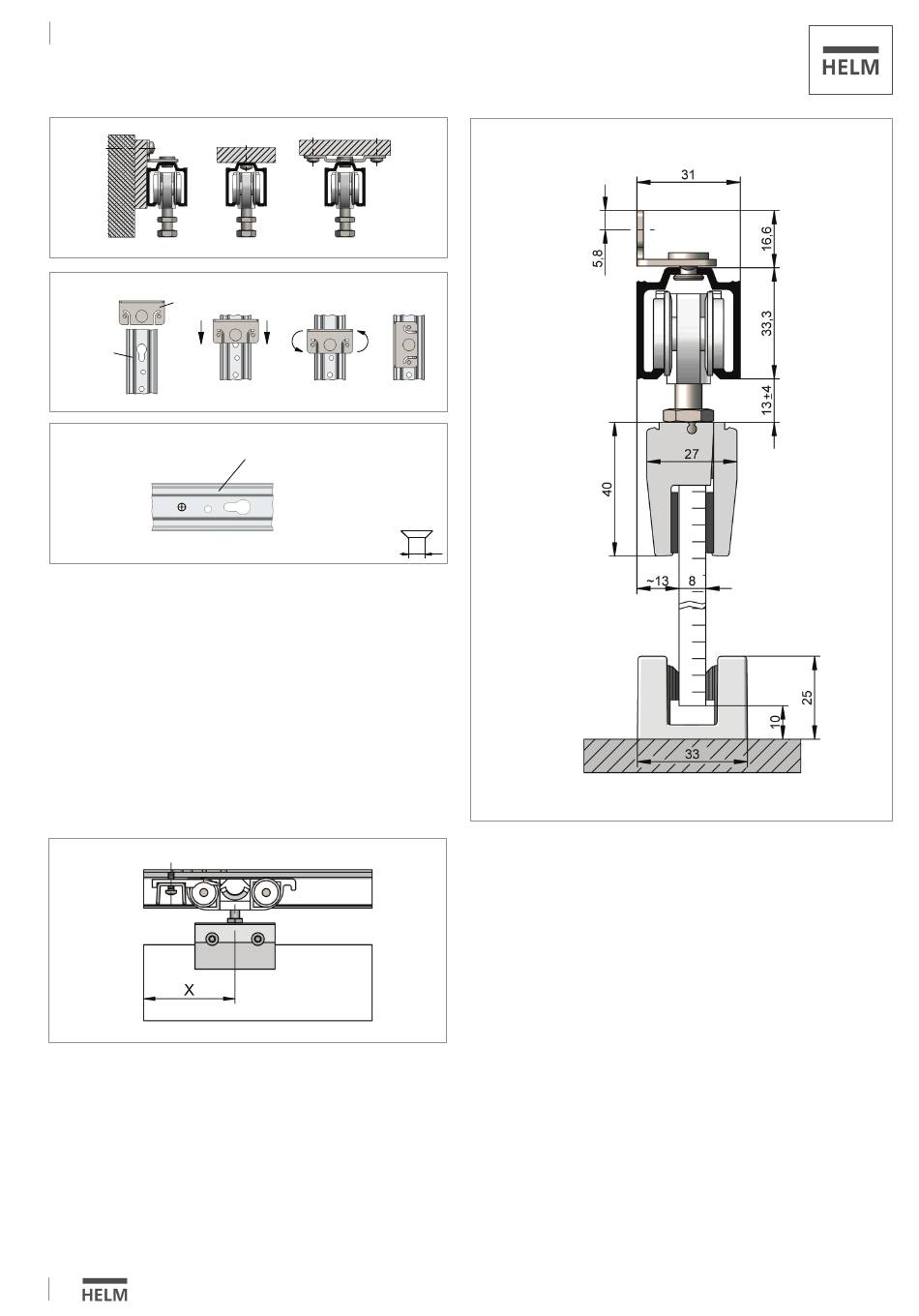

Montageanleitung HELM 73
für Glastüren bis 50 kg Flügelgewicht
Abb. 1
Abb. 2
006161
006051
(006053)
Abb. 3
006051
Schienenanschlag
Türhöhe feststellen, dementsprechend Schiene waage- und
lotrecht nach der Wasserwaage ausrichten und festschrauben. Das
Laufschienenprofil kann mit 5 mm Halbrund-Holzschrauben direkt
oder mit Deckenplatte (006162) an die Decke geschraubt werden.
Bei Wandbefestigung Winkel (006161) verwenden.
Montage der Glasklemmstücke
Sollten das Profilende und die Glaskante (Abb. 4) in einer Ebene liegen
(vertikal), muss Mass X mindestens 80 mm betragen (Platzbedarf
für Fangstopper).
Abb. 4
Glasscheibe
Die Scheibe muss sauber und fettfrei sein. Glasklemmstück voll-
ständig aufschieben, Torxschrauben* (TX 30) gleichmäßig mit 15
Nm festziehen. Maximales Türflügelgewicht (50 kg) einhalten.
*Bitte verwenden Sie für die Montage einen Torx- und einen Drehmomentschlüssel.
1
006051(006053)
·
Woelm GmbH
Hasselbecker Straße 2- 4
Ø4,5
·
·
·
D - 42579 Heiligenhaus
www.woelm.de
DS020361/12.2016
