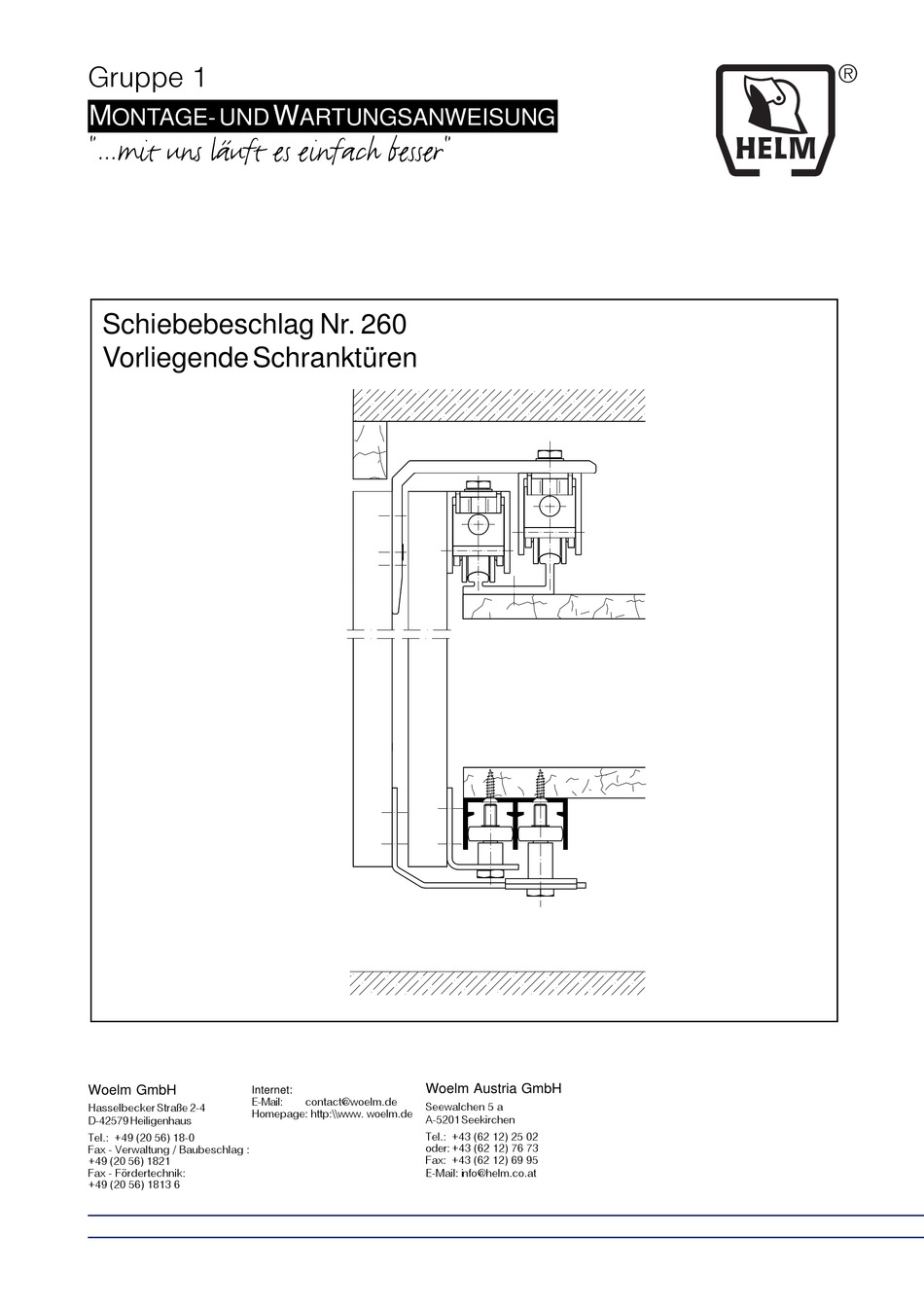

Gruppe 1
M
ONTAGE- UND
"...mit uns läuft es einfach besser"
Schiebebeschlag Nr. 260
Vorliegende Schranktüren
Woelm GmbH
Internet:
E-Mail:
Hasselbecker Straße 2-4
Homepage: http:\\www. woelm.de
D-42579 Heiligenhaus
Tel.: +49 (20 56) 18-0
Fax - Verwaltung / Baubeschlag :
+49 (20 56) 1821
Fax - Fördertechnik:
+49 (20 56) 1813 6
W
ARTUNGSANWEISUNG
Woelm Austria GmbH
contact@woelm.de
Seewalchen 5 a
A-5201 Seekirchen
Tel.: +43 (62 12) 25 02
oder: +43 (62 12) 76 73
Fax: +43 (62 12) 69 95
E-Mail: i n fo@helm.co.at
®
GRUPPE

Werbung

loading

Verwandte Anleitungen für HELM 260

Inhaltszusammenfassung für HELM 260

  • Seite 1 ® Gruppe 1 ONTAGE- UND ARTUNGSANWEISUNG "...mit uns läuft es einfach besser" GRUPPE Schiebebeschlag Nr. 260 Vorliegende Schranktüren Woelm Austria GmbH Woelm GmbH Internet: E-Mail: contact@woelm.de Seewalchen 5 a Hasselbecker Straße 2-4 Homepage: http:\\www. woelm.de A-5201 Seekirchen D-42579 Heiligenhaus Tel.: +43 (62 12) 25 02 Tel.: +49 (20 56) 18-0...
  • Seite 2 Vorliegende Schranktüren Inhalt Vorliegende Schranktüren Seite Einzelteile Seite Lieferumfang Seite Einbauzeichnungen Seite Montageschritte 2 2 2 2 2 07/08-0...

  • Seite 3: Vorliegende Schranktüren - Einzelteile

    Maßlängen Länge siehe Seite 6 EDV-Nr. Maßlänge 260.02.0010.010 Lagerlänge 260.02.0010.006 Rollapparat Nr. 260 mit Winkel In der Garnitur enthal- Aluminium / Stahl verzinkt Anzahl siehe Seite 6 EDV-Nr. 260.05.0001.001 Rollapparat Nr. 260-91 In der Garnitur enthal- Aluminium / Stahl verzinkt Anzahl siehe Seite 6 EDV-Nr.
  • Seite 4 Für Einzelflügelgewichte bis 80 kg Schienenstopper Nr. 84 P In der Garnitur enthalten Aluminium Anzahl siehe Seite 6 EDV-Nr. 084.04.0000.001 Führungsrolle Nr. 260 L In der Garnitur enthalten Kunststoffbeschichtet (RAL 9006) mit Kunststoffrolle (kugelgelagert) Anzahl siehe Seite 6 EDV-Nr. 260.10.0002.001 Führungsrolle Nr.
  • Seite 5 Schiebebeschlag Nr. 260 Vorliegende Schranktüren - Einzelteile Für Einzelflügelgewichte bis 80 kg Bohrlehre für Beschlag Nr. 260 Aluminium Den Garnituren ist eine Bohr- schablone aus Papier beigefügt. Für eine Serienfertigung empfeh- len wir, die abgebildete Bohrleh- re aus Leichtmetall zu bestellen.
  • Seite 6 Stück Artikel EDV Nummer 2 Flügel 3 Flügel Laufschiene Nr. 260 260020010010 Länge = lichte Schranköffnung Rollapparat Nr. 260 mit Winkel 260050001001 Kompl. Zubehör im Karton verpackt, für 2 flg. Türen Rollapparat Nr. 260-91 260050091001 EDV Nr. 260.12.0000.053 Schienenstopper Nr. 260P 260040000001 Kompl.
  • Seite 7 Schiebebeschlag Nr. 260 Vorliegende Schranktüren 19mm Für Einzelflügelgewichte bis 80 kg DS 010016/07.08-0...
  • Seite 8 Schiebebeschlag Nr. 260 Vorliegende Schranktüren 22mm Für Einzelflügelgewichte bis 80 kg...
  • Seite 9 Schiebebeschlag Nr. 260 Vorliegende Schranktüren 25mm Für Einzelflügelgewichte bis 80 kg DS 010016/07.08-0...
  • Seite 10 Schiebebeschlag Nr. 260 Vorliegende Schranktüren 28mm Für Einzelflügelgewichte bis 80 kg...

  • Seite 11: Vorliegende Schranktüren - Montageschritte

    Achtung: Vor der Montage des Abb. 1 Laufschienenprofiles ist darauf zu achten, dass zunächst der Monta- geschritt 1 durchgeführt wird. Montageschritt 1 Oberen Schienenstopper Nr. 260 P auf Laufschienenprofil Nr. 260 (Abb.1) montieren. Montageschritt 2 Abb. 2 Laufschienenprofil Nr. 260 auf dem Schrank (Abb.
  • Seite 12 (Abb. 5) verwenden. Ø 8,3 mm - Tiefe 12mm Montageschritt 6 Abb. 8 Löcher für die untere Führung Nr. 260 L und Nr. 260 K (Abb.8) bohren. Hierzu bitte unbedingt die mitgelieferte Bohrschablone (Abb. 5) verwenden. Ø 8,3 mm - Tiefe 12mm Montageschritt 7 Abb.
  • Seite 13 Einbauzeichnungen (Seiten 7- 10) angegebenen Maße. Montageschritt 9 Abb. 11 Führungsrollen Nr. 260 K und 260 L (Abb. 11) auf die Türblät- ter montieren. Dabei ist zu beachten, dass die Sicherungs- schrauben (Abb. 17, S.14) zur Schrankmitte auf den jeweiligen Winkeln montiert sind.
  • Seite 14 (Abb. 15), wie bei den Montageschritten 11 und 12 vorgehen. Montageschritt 14 Sicherungsschrauben der unteren Führungsrollen Nr. 260 K und Nr. 260 L (Abb. 17), soweit eindrehen, dass die Türblätter nicht mehr ausgehängt werden können. Abb. 18 Achtung: Beim Einstellen der...
  • Seite 15 Schiebebeschlag Nr. 260 Vorliegende Schranktüren - Montageschritte Montageschritt 16 Abb.19 Unterer Schienenstopper Nr. 84 P (Abb. 19) in der unteren Führungs- schiene Nr. 84 einstellen. Sicherungsschraube Montageschritt 17 Abb.20 Selbstklebende Gummipuffer (Abb.20) als Dämpfer wahlweise an den Türen oder Schrankwän- den anbringen.
