- Seite 1 Montageanleitung HELM 73 mit Zahnriemenumlenkung für zweiflügelige Schiebe- türen, synchron laufend und Flügelgewichte bis 80 kg MA: DS020196/01.2016...
- Seite 2 HELM 73 mit Zahnriemenumlenkung Inhalt Technische Hinweise Einbauschnitt Seite 3 Komplette Garnituren Seite 3 Einzelzeile Seite 4 HELM 150 - Einbauschnitt und komplette Garnituren Seite 6 Montage Montageschritte Seite 6 Benötigtes Werkzeug Größe 6 Größe 2,5 und 8 3 und 5...
- Seite 3 (Die Länge ergibt sich aus den jeweiligen Türbreiten) 2. Wandwinkel Nr. 61/01 oder Deckenplatte Nr. 61/02 (Die Anzahl richtet sich nach der Schienenlänge) 3. Komplette Zubehörgarnitur Nr. 73 für Zahnriemenumlenkung 4. Zahnriemen (Meterware) Schiebebeschlag HELM 73 mit Zahnriemenumlenkung – Wandmontage DS020196/01.2016...
- Seite 4 HELM 73 mit Zahnriemenumlenkung Einzelteile Laufschiene Nr. 60 Aluminium auf Maß geschnitten und in Lagerlän- gen von 6 m, silberfarbig EV1 eloxiert ca. alle 30-35 cm gelocht EDV-Nr. 006051 Lagerlänge 006053 Maßlänge Wandwinkel Nr. 61/01 galv. verzinkt, mit festem Bolzen EDV-Nr.

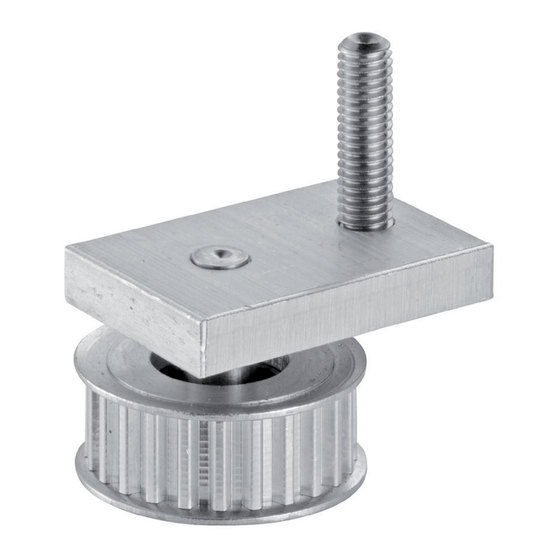

- Seite 5 HELM 73 mit Zahnriemenumlenkung Einzelteile Umlenkrolle Nr. 73/120 manuell, für Zahnriemenumlenkung EDV-Nr. 120110013002 Zahnriemenverbinder Nr. 80,120,150 für Zahnriemenumlenkung EDV-Nr. 120110016002 Zahnriemenmitnehmer Nr. 80,120,150 für Zahnriemenumlenkung EDV-Nr. 120110017002 Zahnriemen Meterware EDV-Nr. 000110017001 Führungszapfen Nr. 214 Kunststoff EDV-Nr. 021461 DS020196/01.2016...
- Seite 6 HELM 73 mit Zahnriemenumlenkung Montageschritte Abb. 2 Laufschiene Nr. 60 Zahnriemenmitnehmer Nr. 80, 120, 150 Rollapparat Nr. 73 7a Zahnriemenverbinder Nr. 80, 120, 150 Fangstopper Nr. 65 P 7b Zahnriemenverbinder-Platte Nr. 80, 120, 150 Umlenkrolle Nr. 73/120 Wandwinkel Nr. 61/01 Zahnriemen Führungszapfen Nr.
- Seite 7 DS020196/01.2016...
- Seite 8 Woelm GmbH Woelm Austria GmbH Die technischen Angaben entsprechen dem neusten Stand. Änderungen in Konstruktion und Formgestal- Hasselbecker Str. 2- 4 Seewalchen 5a tung, die dem Fortschritt dienen, behalten wir uns D - 42579 Heiligenhaus A - 5201 Seekirchen vor. Wir bitten um Verständnis, dass für Druckfehler Tel.: + 49 (0) 20 56 - 18 - 0 Tel.: + 43 (0) 62 12 - 25 02 oder Irrtümer keine Haftung übernommen werden...
