13.

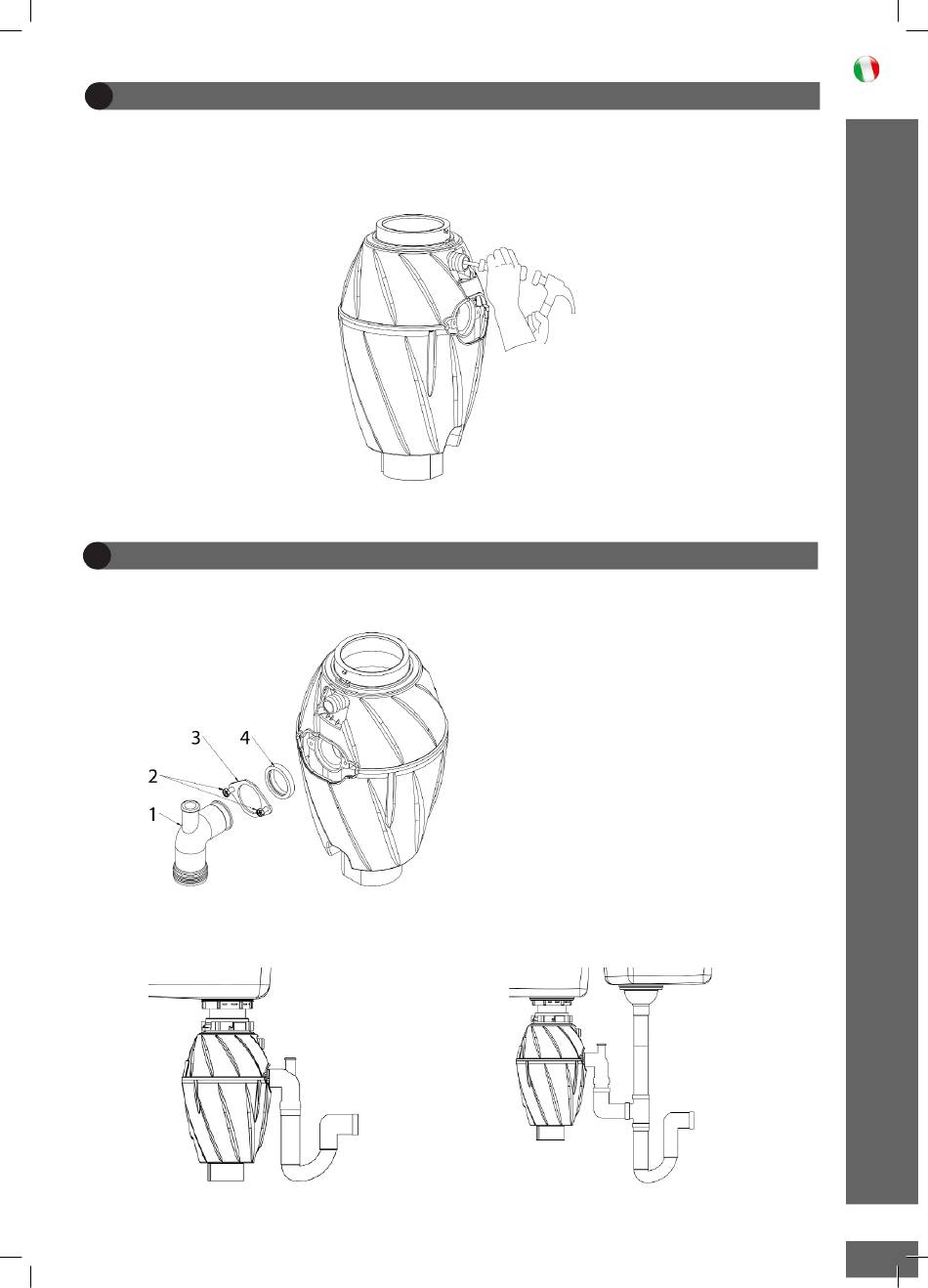

Prima di collegare le tubazioni per lo scarico della lavastoviglie, utilizzando un cacciavite ed un martello,
rimuovere il diaframma presente nel corpo del dissipatore, come indicato in figura, e rimuovere eventuali
residui di parti plastiche dall'interno della camera di triturazione.
14.
Collegare la tubazione indicata in figura all'impianto di evacuazione fognaria del locale.
Per l'allacciamento del dissipatore per rifiuti alimentari allo scarico fognario, eseguire il montaggio come
indicato in figura rispettando le misure riportate nella scheda delle caratteristiche tecniche e relativa tabella.
Collegamento scarico una via

ALLACCIAMENTO LAVASTOVIGLIE

Eliminazione diaframma
ALLACCIAMENTO AGLI SCARICHI FOGNARI
1. Scarico (gomito di fissaggio)
2. Viti di fissaggio
3. Flangia
4. Guarnizione
Collegamento scarico due vie
IT
10
