IT
10

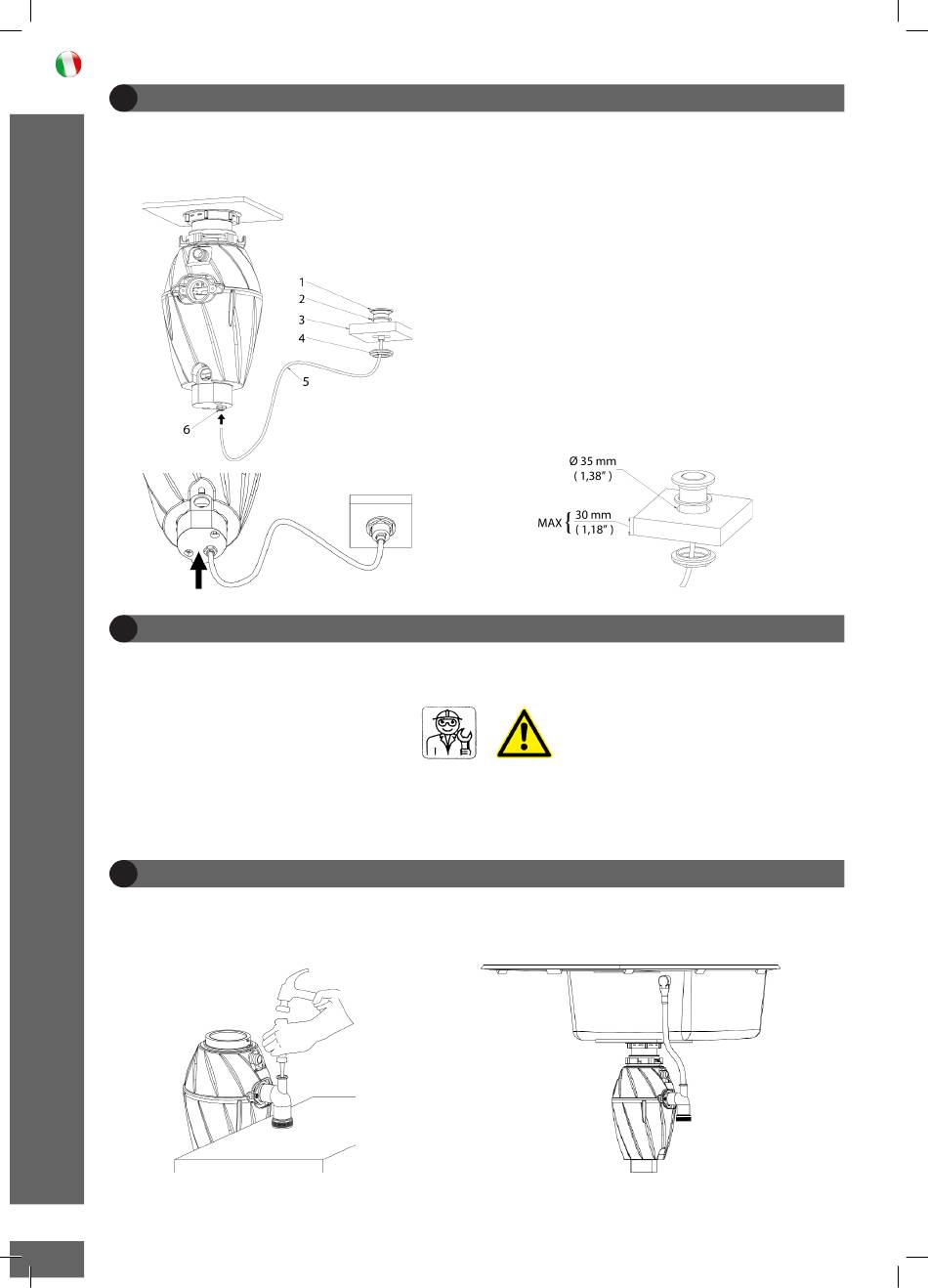

Per l'installazione del pulsante pneumatico di START - STOP del dissipatore di rifiuti alimentari attenersi allo
schema di collegamento indicato in figura :
11.

ALLACCIAMENTO IDRICO E SCARICHI

Ogni intervento deve essere effettuato da personale qualificato che osservi le relative norme sulla preven-
zione degli infortuni.
L'utilizzatore deve predisporre una linea di approvvigionamento idrico, opportunamente dimensionata.
Caratteristiche della fonte di approvvigionamento idrico:
- pressione: 1 -1,5 Bar (100 -150 kpa)
12.
Prima di collegare le tubazioni per lo scarico del troppo pieno del lavello, utilizzando un cacciavite ed un
martello, eliminare il diaframma presente nel gomito di scarico.
Eliminazione diaframma
9

INSTALLAZIONE PULSANTE PNEUMATICO

ALLACCIAMENTO IDRICO E SCARICHI
- portata : 8 -20 Litri/min
ALLACCIAMENTO TROPPO PIENO
Esempio collegamento scarico troppo pieno lavello
1. Pulsante pneumatico
2. Guarnizione
3. Piano di attacco (bordo/piano lavello)
4. Ghiera di fissaggio
5. Tubo
6. Attacco tubo
