Satel RX1K Bedienungsanleitung

Mit der Funksteuerung RX1K als 1-Kanal Empfänger, die speziell für diverse Alarmsysteme entwickelt
wurde, kann man den Schaltzustand der Bereiche steuern, Bereiche und Melder, sperren bzw..
Überfallmeldung (PANIC) ansteuern. Dank seiner zahlreichen Konfigurationsmöglichkeiten kann das
Element mit Erfolg in allen Situationen eingesetzt werden, in denen eine drahtlose Steuerung
erforderlich ist.
Die Funksteuerung ist mit einem elektromagnetischen Relais ausgestattet, das eine direkte Steuerung
von Elektroanlagen ermöglicht. Die Steuerung erfolgt über Handsender mit zwei oder vier Tasten. Die
hohe Widerstandsfähigkeit der Sender gegen die veränderlichen Umgebungsbedingungen garantiert
eine hohe Funktionsstabilität und Bedienkomfort. In der Produktion wurden Bauelemente von Microchip
Technology Inc. eingesetzt, die in der Übertragung zwischen dem Sender und dem Empfänger einen
dynamisch wechselnden Code in der KEELOQ
Nutzungssicherheit als auch Unempfindlichkeit gegen zufällige Steuerungssignale von anderen Anlagen
gesichert ist. Die Funksteuerung kann mit bis zu 40 Handsendern zusammenarbeiten. Es werden nur
Sender von SATEL bedient.
Die Zusammenarbeit mit dem Alarmsystem wird durch Eingänge unterstützt, die Informationen über den
Systemzustand übermitteln, so dass mit deren Hilfe die Scharf- / Unscharfschaltung und Löschung des
Alarms signalisiert werden können.
WARNUNGEN
Die Hauptplatine der Funksteuerung setzt sich aus elektronischen Bauteilen zusammen, die empfindlich
auf elektrostatische Entladungen reagieren. Vor der Montage die elektrostatischen Ladungen ableiten
und während der Montage die Elemente der Platine nicht berühren.
Es ist nicht zulässig in die Konstruktion einzugreifen oder selbständige Reparaturen vorzunehmen. Das
betrifft insbesondere Änderungen in den Bauelementen des Systems.
Verwenden Sie im Funksender nur von dem Hersteller empfohlene Batterie.
ACHTUNG: Verbrauchte
Umweltschutzrichtlinien entsorgt werden (EU-Richtlinien 91/157/EEC und 93/86/EEC).
ANSCHLUSS
EMPFÄNGER
DECKEL-
KONTAKT
KLEMMEN:
AR – Eingang des Scharfschaltsignals
AL – Eingang des Alarmsignals
LV – Ausgang zur Signalisierung der entladenen Batterie des Handsenders (OC)
SS – Ausgang zur Steuerung des Signalgebers (OC)
Akkumulatoren
ANTENNE
D1
AR AL. LV SS+12V COM C NC NO

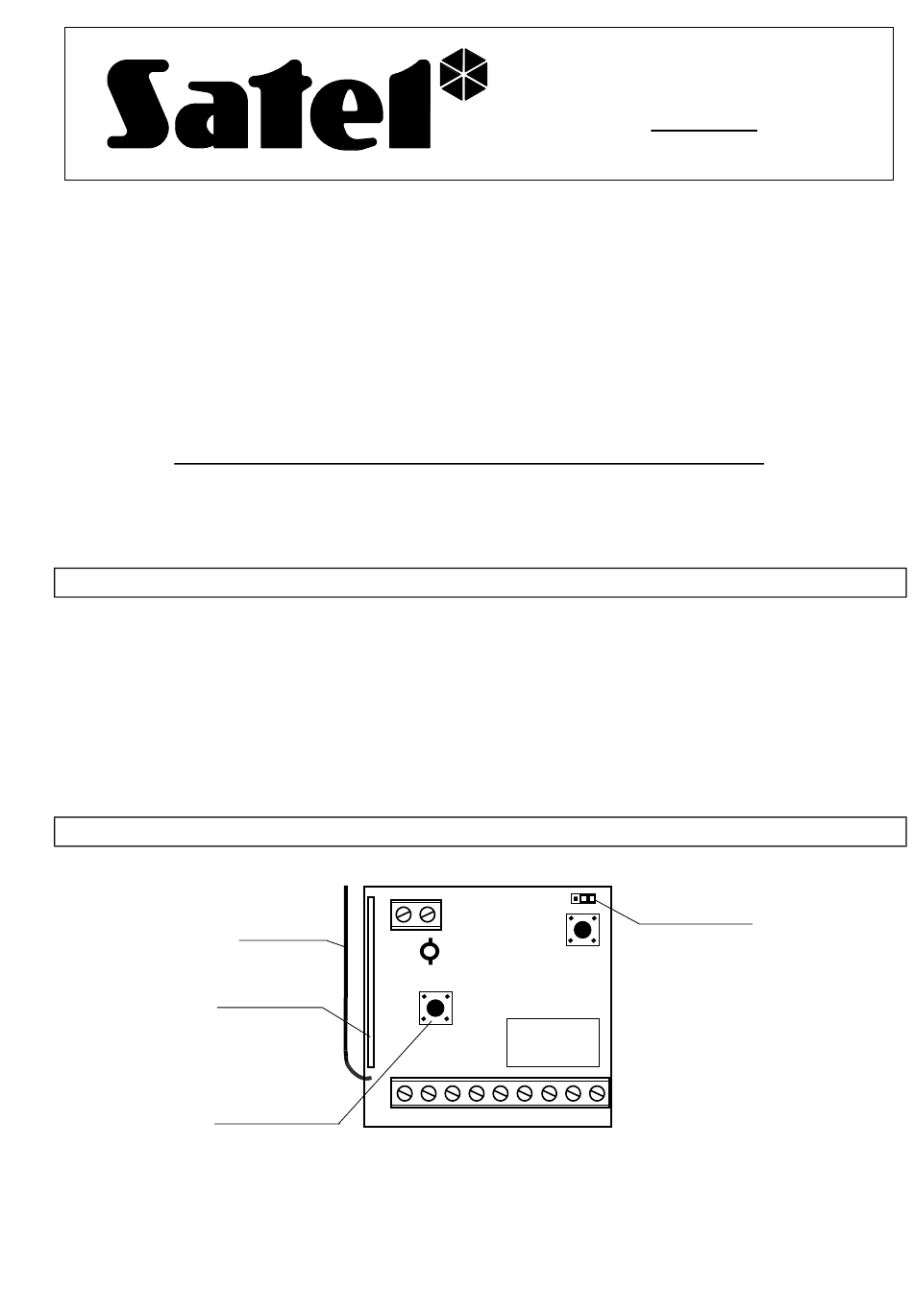

Abbildung 1. Ansicht der Platine
FUNKSTEUERUNG
®
®
Technologie verwenden, so dass sowohl die höchste
sollten entsprechend
ABC
TMP
PROGRAMM
RX1K
Programmversion 1.1
rx1k_de 03/03
den
STECKBRÜCKE
gültigen
