HUCK Seiltechnik 4595 Montageanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen

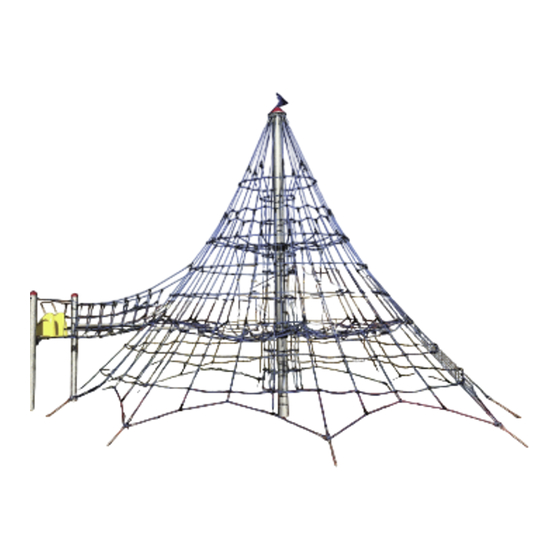

Seilnetzturm 1 Art.-Nr. 4595 (zum Einbetonieren)
Betreiber:
Standort:
\\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4595\Seilnetzturm_1_ST_B_L_1_GER.doc
seiltechnik@huck.net - www.huck.net
A
Montageanleitung
Ausführung: Stahlpfosten
Playparc Artikelnummer: 15.04.100
______________________________________________
______________________________________________
- 1 -
Inhaltsverzeichnis
loading

Verwandte Anleitungen für HUCK Seiltechnik 4595

Inhaltszusammenfassung für HUCK Seiltechnik 4595

  • Seite 1: A Montageanleitung Seilnetzturm 1 Art.-Nr. 4595 (Zum Einbetonieren) Ausführung: Stahlpfosten

    HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Montageanleitung Seilnetzturm 1 Art.-Nr. 4595 (zum Einbetonieren) Ausführung: Stahlpfosten Playparc Artikelnummer: 15.04.100 Betreiber: ______________________________________________ Standort: ______________________________________________ \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4595\Seilnetzturm_1_ST_B_L_1_GER.doc - 1 -...
  • Seite 2 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Revision 0 – 2006-09-27 Erste freigegebene Version Montageanleitung SP Revision 9 – 2016-08-16 Spannseile nachziehen FH Alle Rechte vorbehalten © Copyright 2006 Huck Seiltechnik GmbH \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4595\Seilnetzturm_1_ST_B_L_1_GER.doc- 2 -...

  • Seite 3: Inhaltsverzeichnis

    HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Inhaltsverzeichnis Montageanleitung Seilnetzturm 1 Art.-Nr. 4595 (zum einbetonieren) Ausführung: Stahlpfosten ..............1 Einleitung Installation..............4 Datenblatt: Seilnetzturm 1, Art.-Nr. 4595 ........5 Lieferumfang, Stückliste mit Teilenummern ........8 Aufstellanweisung ................

  • Seite 4: Einleitung Installation

    HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Einleitung Installation Allgemeines Die Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Vor Beginn der Montagearbeiten sind alle Geräte-, und Befestigungs- teile gemäß der beiliegenden Stückliste (siehe Tabelle 3-1 u. 3-2) auf Vollständigkeit zu prüfen!

  • Seite 5: Datenblatt: Seilnetzturm 1, Art.-Nr. 4595

    HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Datenblatt: Seilnetzturm 1, Art.-Nr. 4595 1. Platzbedarf: Ø 9,50 m x bzw. Ø 11,60 m inkl. Sicherheitsbereich Fallhöhe: 2,00 m 2. Untergrundbeschaffenheit Beschreibung Bodenmaterial Mindest- Maximale schichtdicke Fallhöhe ...
  • Seite 6 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net 8. Eventuell benötigte Ersatzteile erhalten Sie direkt von Ihrem Lieferanten oder von der Fa.Huck Seiltechnik Adresse: Huck Seiltechnik Dillerberg 3 D-35614 Aßlar/Berghausen Tel. 06443/83 11-0 Fax.06443/83 11-79 9. Hiermit bestätigen wir Ihnen, daß dieses Spielgerät nach neuen Spielgeräte-Norm EN 1176 geprüft und zertifiziert wurde.
  • Seite 7 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Zeichnungen / Ansichten Sämtliche optische Darstellungen zeigen lediglich die einzuhal- tenden Abmessungen/Dimensionen und sind keine verbindli- chen, technischen Abbildungen der Geräte. Technische Änderungen, die der Weiterentwicklung unserer Artikel dienen, behalten wir uns vor.

  • Seite 8: Lieferumfang, Stückliste Mit Teilenummern

    HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Lieferumfang, Stückliste mit Teilenummern in Worten Tabelle 3-1: Lieferumfang, Stückliste mit Teilenummern Pos. Stück- Element / Größe O.K. Fehlt zahl Beschreibung Stahlmast Ø 193,7 mm 7,00 m lg...

  • Seite 9: Tabelle 3-2: Lieferumfang, Stückliste Mit Teilenummern

    HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net in Symbolen Tabelle 3-2: Lieferumfang, Stückliste mit Teilenummern Pos. Stück- Symbol zahl Ø 193,7 mm 7,00 m lg M16 verz. 2,10 m lang Ø 360 mm zweiteilig 4,5 x 50 mm VA \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4595\Seilnetzturm_1_ST_B_L_1_GER.doc...
  • Seite 10 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Pos. Stück- Symbol zahl M16 x 460 mm M12 x 30 verz. Ankerplatte \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4595\Seilnetzturm_1_ST_B_L_1_GER.doc- 10 -...

  • Seite 11: Aufstellanweisung

    HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Aufstellanweisung Achtung! Aushub nicht im Fundamentkreis lagern, Fundamenttiefe 130 cm + verdichtete Sauberkeitsschicht ca. 10 cm. Bei den Maßen aller Fundamente ist bereits der Arbeitsraum berücksichtigt! Achtung ! Alle Fundamentsohlen mit der Schlauchaage auf eine Höhe bringen, Kontrolle \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4595\Seilnetzturm_1_ST_B_L_1_GER.doc...

  • Seite 12: Schraubensicherung

    HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Schraubensicherung Alle Schrauben, Muttern und Hülsen müssen mit Loctite gesichert werden (außer Stoppmuttern) (z.B. Torxhülsen M12 x 40 mit mind. 5 Tropfen) \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4595\Seilnetzturm_1_ST_B_L_1_GER.doc- 12 -...
  • Seite 13 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4595\Seilnetzturm_1_ST_B_L_1_GER.doc - 13 -...
  • Seite 14 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4595\Seilnetzturm_1_ST_B_L_1_GER.doc- 14 -...
  • Seite 15 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4595\Seilnetzturm_1_ST_B_L_1_GER.doc - 15 -...
  • Seite 16 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4595\Seilnetzturm_1_ST_B_L_1_GER.doc- 16 -...
  • Seite 17 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4595\Seilnetzturm_1_ST_B_L_1_GER.doc - 17 -...
  • Seite 18 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Erklärungen der Abkürzungen und Zeichen: Version: Seilnetzturm 1 / Art.Nr. 4595 (zum Einbetonieren) Ansicht Die gesetzlich vorgeschriebenen Abbindefristen sind zu be- achten! Achtung ! beim Einbau mit Sanduntergrund sind die Funda- mente oben abzurunden! Radius 100 mm Achsmaß...

  • Seite 19: Überprüfungen Nach Der Installation

    HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Überprüfungen nach der Installation Solange das Gerät nicht sicher installiert ist, müssen Sie dafür sorgen, daß der Zutritt für die Öffentlichkeit gesperrt wird! Kennzeichnung der Füllhöhe • Kennzeichnung der Geräte, um die Füllhöhe vom Fallschutzmaterial (bzw.vom losen Füllmaterial) anzuzeigen.

  • Seite 20: B Wartungsanleitung Seilnetzturm 1 Art.-Nr. 4595 (Zum Einbetonieren)

    HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Wartungsanleitung Seilnetzturm 1 Art.-Nr. 4595 (zum Einbetonieren) \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4595\Seilnetzturm_1_ST_B_L_1_GER.doc- 20 -...
  • Seite 21 HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Revisionshistorie Revision 0 – 2006-09-27 Erste freigegebene Version Wartungsanleitung SP Revision 8 – 2013-01-23 Ankerplatte 113 FH Alle Rechte vorbehalten © Copyright 2006 Huck Seiltechnik GmbH \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4595\Seilnetzturm_1_ST_B_L_1_GER.doc - 21 -...

  • Seite 22: Einleitung Wartung

    HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Einleitung Wartung Allgemeines Die Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Allgemeiner Hinweis: Ein regelmäßig kontrolliertes Spielgerät kann nicht so beschädigt sein, daß ein Bespielen gefährlich wird. Voraus- setzung ist allerdings, daß...

  • Seite 23: Allgemeine Hinweise Zu Den Wartungsarbeiten

    HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Allgemeine Hinweise zu den Wartungsarbeiten Die Wartungsintervalle Die Wartungsintervalle beziehen sich auf durchschnittliche Beanspruchung. Wir weisen darauf hin, daß bei starker Beanspruchung der Spielanlage ver- stärkte Durchsichten und/oder Wartungen vorzunehmen sind! Die Häufigkeit der Inspektionen...

  • Seite 24: Absperrung Der Spielanlagen

    HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net 7.10 Festgestellte Mängel Festgestellte Mängel müssen umgehend behoben werden! Bei sicher- heitsbeeinträchtigenden, schwerwiegenden Defekten ist ansonsten die Anlage sofort für die Öffentlichkeit zu sperren. 7.11 Lose Schrauben Lose Schrauben sind stets ein Grund für wachsende Qualitätsprobleme und ein Sicherheitsrisiko.

  • Seite 25: Wartungsplan

    HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Wartungsplan Besondere Hinweise 8.1.1 Wartungsintervall Es wird dringend empfohlen, die Kontroll- und Wartungsarbeiten in den ange- gebenen Zeiträumen durchzuführen, da durch den Spielbetrieb, durch Witterungseinflüsse oder durch mutwillige Zerstörungen eine Abnutzung erfolgt, die einen Sicherheits- und Funktionsverlust darstellen kann.

  • Seite 26: Regelmäßige Wartung

    HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Regelmäßige Wartung \\CAD1\Huck-SG_Mont-Anl\Huck-Mont\Deutsch\4595\Seilnetzturm_1_ST_B_L_1_GER.doc- 26 -...

  • Seite 27: Monatlich Durchzuführende Wartungsarbeiten

    HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Regelmäßige Wartung Monatlich durchzuführende Wartungsarbeiten • 10.1 Zwischenräume zwischen Gerät und Boden kontrollieren (Abstand bzw. Fallhöhe). • 10.2 Untergrund im Fall- und Schutzbereich auf harte Gegenstände und frei- gespielte Fundamente überprüfen.

  • Seite 28: 12 1/2 Jährlich Durchzuführende Wartungsarbeiten

    • Anlagenteilen ist die gesamte Anlage auf ihre Sicherheit zu überprüfen. Die Inspektion der Anlage muss von sachkundigen Personen unter Ein- haltung der von der Fa. Huck Seiltechnik GmbH erteilten Anweisungen vorgenommen und schriftlich, unter Angabe evtl. vorge- fundener Mängel, protokolliert werden.

  • Seite 30: Wartungsprotokoll

    HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Wartungsprotokoll Gerätename: Seilnetzturm 1 ________________ / Art.-Nr. 4595 _____________________________________ Standort: __________________________________________________________________________________ Kunde oder Betreiber: ________________________________________________________________________ (Stadt, Kommune, Kindergarten) Tag der Sachverstän- Bespiel- Gesperrt Mängel Mängel Datum Besichti- diger...

  • Seite 31: Übergabebeleg

    HUCK Seiltechnik GmbH - Dillerberg 3 – 35614 Asslar-Berghausen seiltechnik@huck.net - www.huck.net Übergabebeleg Nach Aufstellung des Gerätes müssen die Installations- und Wartungs- dokumente an den Betreiber weitergegeben werden. Dieser muß sich die Übergabe der Dokumente quittieren lassen. Der vollständig ausgefüllte und unterschriebene Übergabebeleg ist dann an die Huck Seiltechnik...
