Milesight ISIS-MS-C 62 Serie Montageanleitung Seite 14

3. Montage und Verkabelung
19

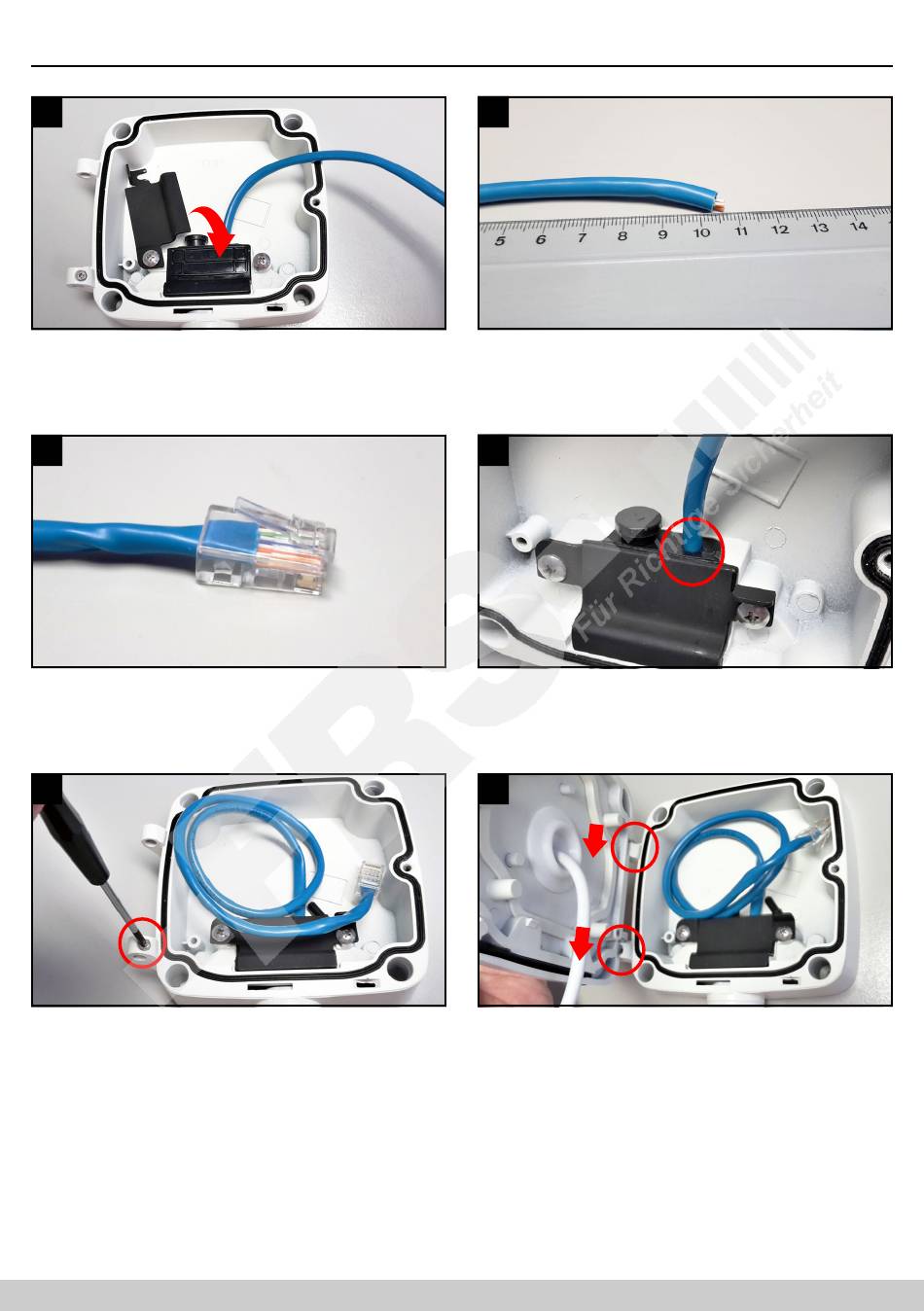

Schwenken Sie die schwarze Platte zurück auf
die Dichtung und ziehen Sie die beiden Schrauben
wieder fest.
21
Befestigen Sie einen RJ45 Netzwerkstecker am
Kabel.
23
Lösen Sie die Schraube
Anschlussbox.
14
(Fortsetzung)
am Scharnier
www.milesight.de
20
Um das Kabel in der Anschlussbox zu verstauen,
beträgt die ideale Kabellänge 10 bis 15 Zentimeter.
Kürzen Sie das Kabel, falls es erforderlich ist.
22
Wenn möglich verwenden Sie etwas Dichtungsmittel,
um die Stelle zusätzlich abzudichten, damit keine
Luftfeuchtigkeit in die Anschlussbox gelangen kann.
24
der Haken Sie die Kamera mit dem Deckel seitlich in die
Anschlussbox ein.
Druckfehler, Irrtümer und technische Änderungen vorbehalten.
