Milesight ISIS-MS-C 62 Serie Montageanleitung Seite 13

13

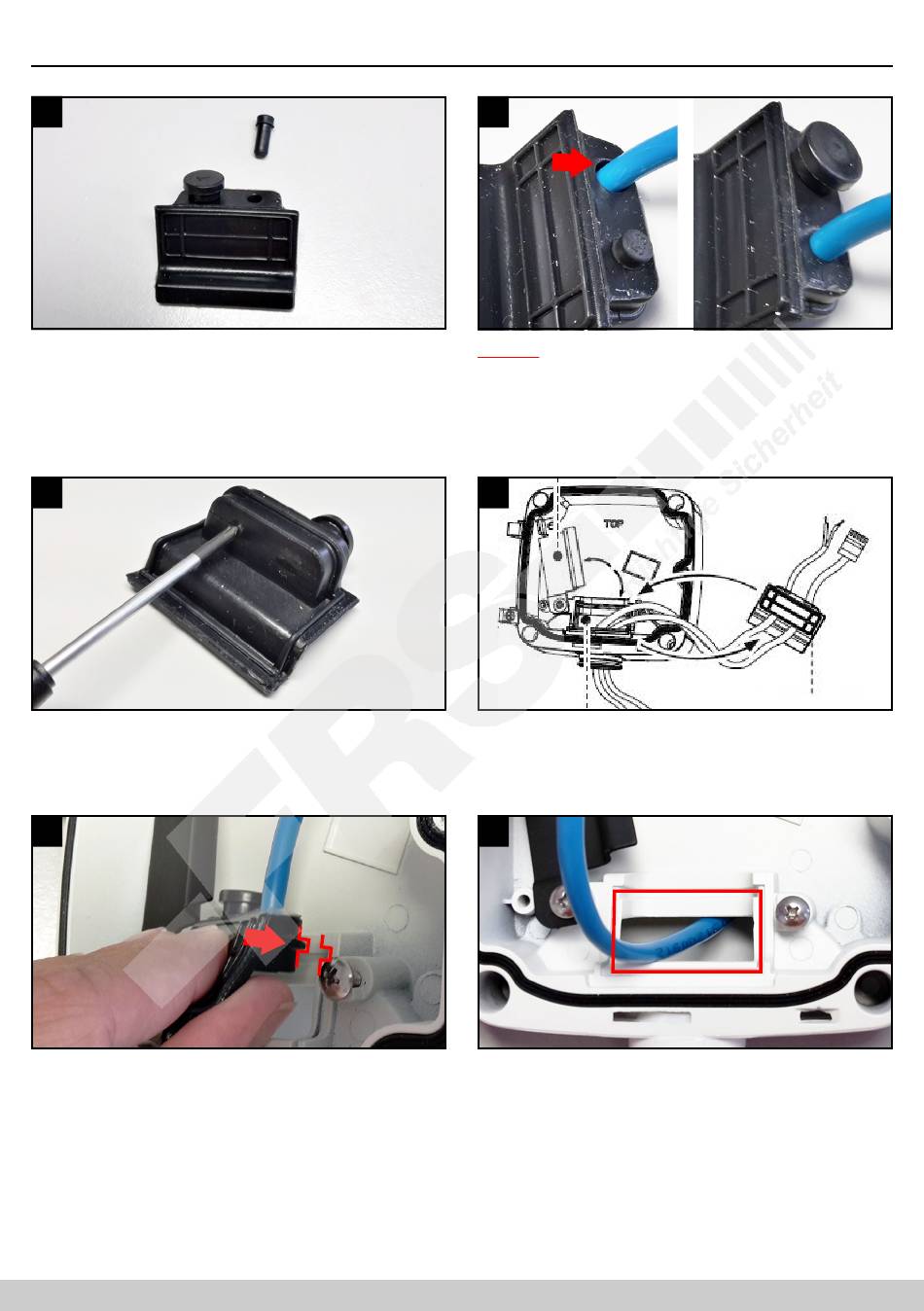

Ziehen Sie einen der beiden Pfropfen aus der
Gummidichtung, der vom Durchmesser zu Ihrem
Kabel passt. Werfen Sie den Pfropfen nicht weg,
sondern bewahren Sie diesen entweder in der
Verpackung oder in der Anschlussbox auf.
15
Stechen Sie mit einem spitzen Gegenstand ein
kleines Loch durch die Stelle, an der Sie das Kabel
hindurchziehen möchten.
17
Setzen Sie die Dichtung exakt so wieder auf, dass sie
bündigin der dafür vorgesehenen Kerbe aufliegt.
Druckfehler, Irrtümer und technische Änderungen vorbehalten.
3. Montage und Verkabelung
14
Hinweis: Verwenden Sie erst bei einem dicken Kabel
(circa 7mm Querschnitt) die größere Kabelzufuhr
der Dichtung, damit kein unnötiger Spielraum zum
Eindringen von Luftfeuchtigkeit gelassen wird.
Metallplatte
16
Dichtung
Ziehen Sie die Verkabelung durch die Dichtung
hindurch.
18
Die Dichtung muss
vorgesehenen Position hineingepresst werden.
www.milesight.de
(Fortsetzung)
Dichtung
Netzwerk- und
Stromkabel
vollständig in der dafür
