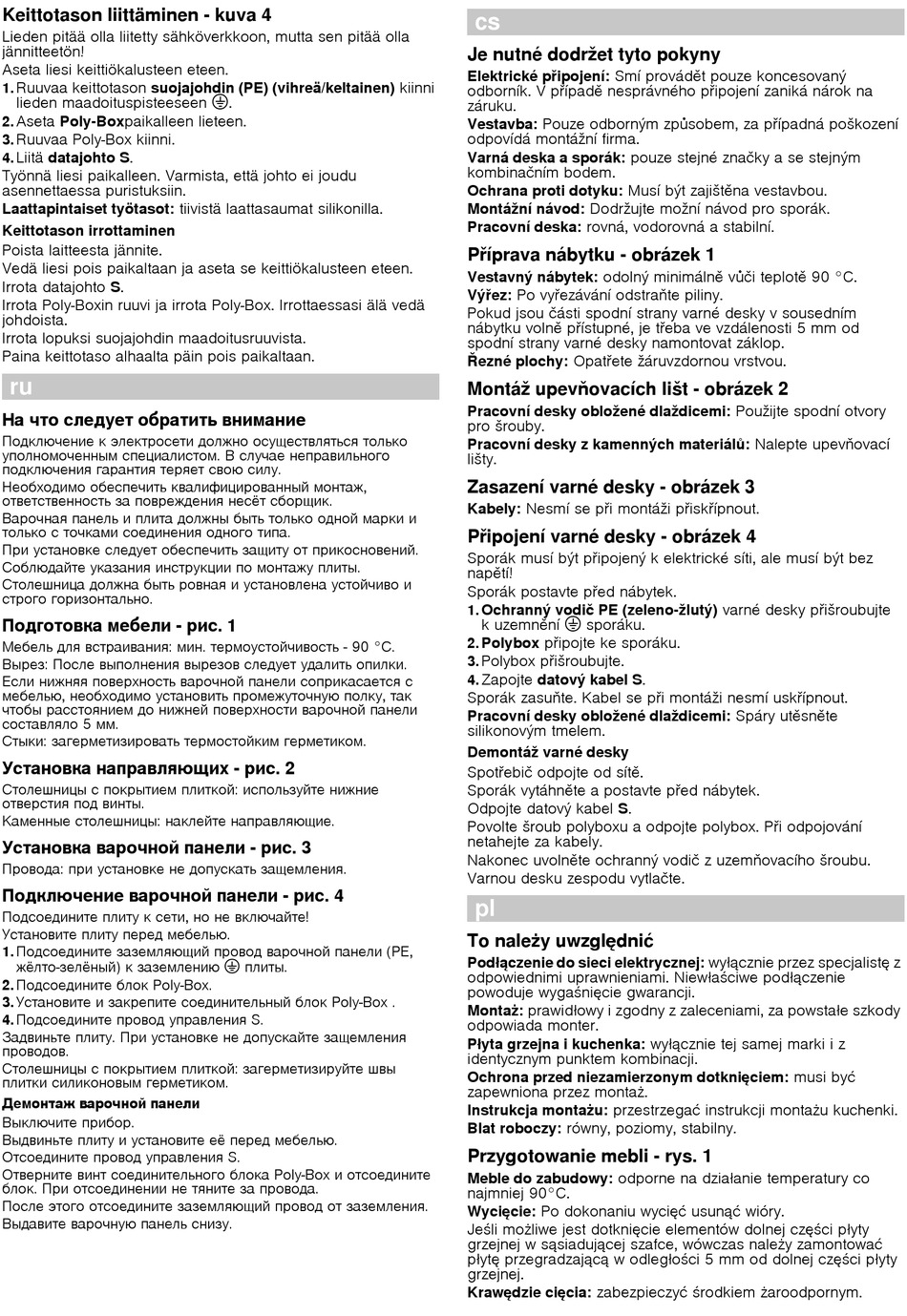

Keittotason liittäminen - kuva 4
Lieden pitää olla liitetty sähköverkkoon, mutta sen pitää olla
jännitteetön!
Aseta liesi keittiökalusteen eteen.
Ruuvaa keittotason suojajohdin (PE) (vihreä/keltainen) kiinni
1.
lieden maadoituspisteeseen
Aseta Poly-Boxpaikalleen lieteen.
2.
Ruuvaa Poly-Box kiinni.
3.
Liitä datajohto S.
4.
Työnnä liesi paikalleen. Varmista, että johto ei joudu
asennettaessa puristuksiin.
Laattapintaiset työtasot: tiivistä laattasaumat silikonilla.
Keittotason irrottaminen
Poista laitteesta jännite.
Vedä liesi pois paikaltaan ja aseta se keittiökalusteen eteen.
Irrota datajohto S.
Irrota Poly­Boxin ruuvi ja irrota Poly­Box. Irrottaessasi älä vedä
johdoista.
Irrota lopuksi suojajohdin maadoitusruuvista.
Paina keittotaso alhaalta päin pois paikaltaan.
ru
î
Инструкция по монтажу
На что следует обратить внимание
Подключение к электросети должно осуществляться только
уполномоченным специалистом. В случае неправильного
подключения гарантия теряет свою силу.
Необходимо обеспечить квалифицированный монтаж,
ответственность за повреждения несёт сборщик.
Варочная панель и плита должны быть только одной марки и
только с точками соединения одного типа.
При установке следует обеспечить защиту от прикосновений.
Соблюдайте указания инструкции по монтажу плиты.
Столешница должна быть ровная и установлена устойчиво и
строго горизонтально.
Подготовка мебели - рис. 1
Мебель для встраивания: мин. термоустойчивость - 90 °C.
Вырез: После выполнения вырезов следует удалить опилки.
Если нижняя поверхность варочной панели соприкасается с
мебелью, необходимо установить промежуточную полку, так
чтобы расстоянием до нижней поверхности варочной панели
составляло 5 мм.
Стыки: загерметизировать термостойким герметиком.
Установка направляющих - рис. 2
Столешницы с покрытием плиткой: используйте нижние
отверстия под винты.
Каменные столешницы: наклейте направляющие.
Установка варочной панели - рис. 3
Провода: при установке не допускать защемления.
Подключение варочной панели - рис. 4
Подсоедините плиту к сети, но не включайте!
Установите плиту перед мебелью.
1. Подсоедините заземляющий провод варочной панели (PE,
жёлто-зелёный) к заземлению
2. Подсоедините блок Poly-Box.
3. Установите и закрепите соединительный блок Poly­Box .
4. Подсоедините провод управления S.
Задвиньте плиту. При установке не допускайте защемления
проводов.
Столешницы с покрытием плиткой: загерметизируйте швы
плитки силиконовым герметиком.
Демонтаж варочной панели
Выключите прибор.
Выдвиньте плиту и установите её перед мебелью.
Отсоедините провод управления S.
Отверните винт соединительного блока Poly­Box и отсоедините
блок. При отсоединении не тяните за провода.
После этого отсоедините заземляющий провод от заземления.
Выдавите варочную панель снизу.
.
<
< плиты.
cs
Ö
Montážní návod
Je nutné dodržet tyto pokyny
Elektrické připojení: Smí provádět pouze koncesovaný
odborník. V případě nesprávného připojení zaniká nárok na
záruku.
Vestavba: Pouze odborným způsobem, za případná poškození
odpovídá montážní firma.
Varná deska a sporák: pouze stejné značky a se stejným
kombinačním bodem.
Ochrana proti dotyku: Musí být zajištěna vestavbou.
Montážní návod: Dodržujte možní návod pro sporák.
Pracovní deska: rovná, vodorovná a stabilní.
Příprava nábytku - obrázek 1
Vestavný nábytek: odolný minimálně vůči teplotě 90 °C.
Výřez: Po vyřezávání odstraňte piliny.
Pokud jsou části spodní strany varné desky v sousedním
nábytku volně přístupné, je třeba ve vzdálenosti 5 mm od
spodní strany varné desky namontovat záklop.
Řezné plochy: Opatřete žáruvzdornou vrstvou.
Montáž upevňovacích lišt - obrázek 2
Pracovní desky obložené dlaždicemi: Použijte spodní otvory
pro šrouby.
Pracovní desky z kamenných materiálů: Nalepte upevňovací
lišty.
Zasazení varné desky - obrázek 3
Kabely: Nesmí se při montáži přiskřípnout.
Připojení varné desky - obrázek 4
Sporák musí být připojený k elektrické síti, ale musí být bez
napětí!
Sporák postavte před nábytek.
Ochranný vodič PE (zeleno-žlutý) varné desky přišroubujte
1.
k uzemnění sporáku.
<
Polybox připojte ke sporáku.
2.
Polybox přišroubujte.
3.
Zapojte datový kabel S.
4.
Sporák zasuňte. Kabel se při montáži nesmí uskřípnout.
Pracovní desky obložené dlaždicemi: Spáry utěsněte
silikonovým tmelem.
Demontáž varné desky
Spotřebič odpojte od sítě.
Sporák vytáhněte a postavte před nábytek.
Odpojte datový kabel S.
Povolte šroub polyboxu a odpojte polybox. Při odpojování
netahejte za kabely.
Nakonec uvolněte ochranný vodič z uzemňovacího šroubu.
Varnou desku zespodu vytlačte.
pl
ë
Instrukcja montażu
To należy uwzględnić
Podłączenie do sieci elektrycznej: wyłącznie przez specjalistę z
odpowiednimi uprawnieniami. Niewłaściwe podłączenie
powoduje wygaśnięcie gwarancji.
Montaż: prawidłowy i zgodny z zaleceniami, za powstałe szkody
odpowiada monter.
Płyta grzejna i kuchenka: wyłącznie tej samej marki i z
identycznym punktem kombinacji.
Ochrona przed niezamierzonym dotknięciem: musi być
zapewniona przez montaż.
Instrukcja montażu: przestrzegać instrukcji montażu kuchenki.
Blat roboczy: równy, poziomy, stabilny.
Przygotowanie mebli - rys. 1
Meble do zabudowy: odporne na działanie temperatury co
najmniej 90°C.
Wycięcie: Po dokonaniu wycięć usunąć wióry.
Jeśli możliwe jest dotknięcie elementów dolnej części płyty
grzejnej w sąsiadującej szafce, wówczas należy zamontować
płytę przegradzającą w odległości 5 mm od dolnej części płyty
grzejnej.
Krawędzie cięcia: zabezpieczyć środkiem żaroodpornym.
