Installationsanleitung
8

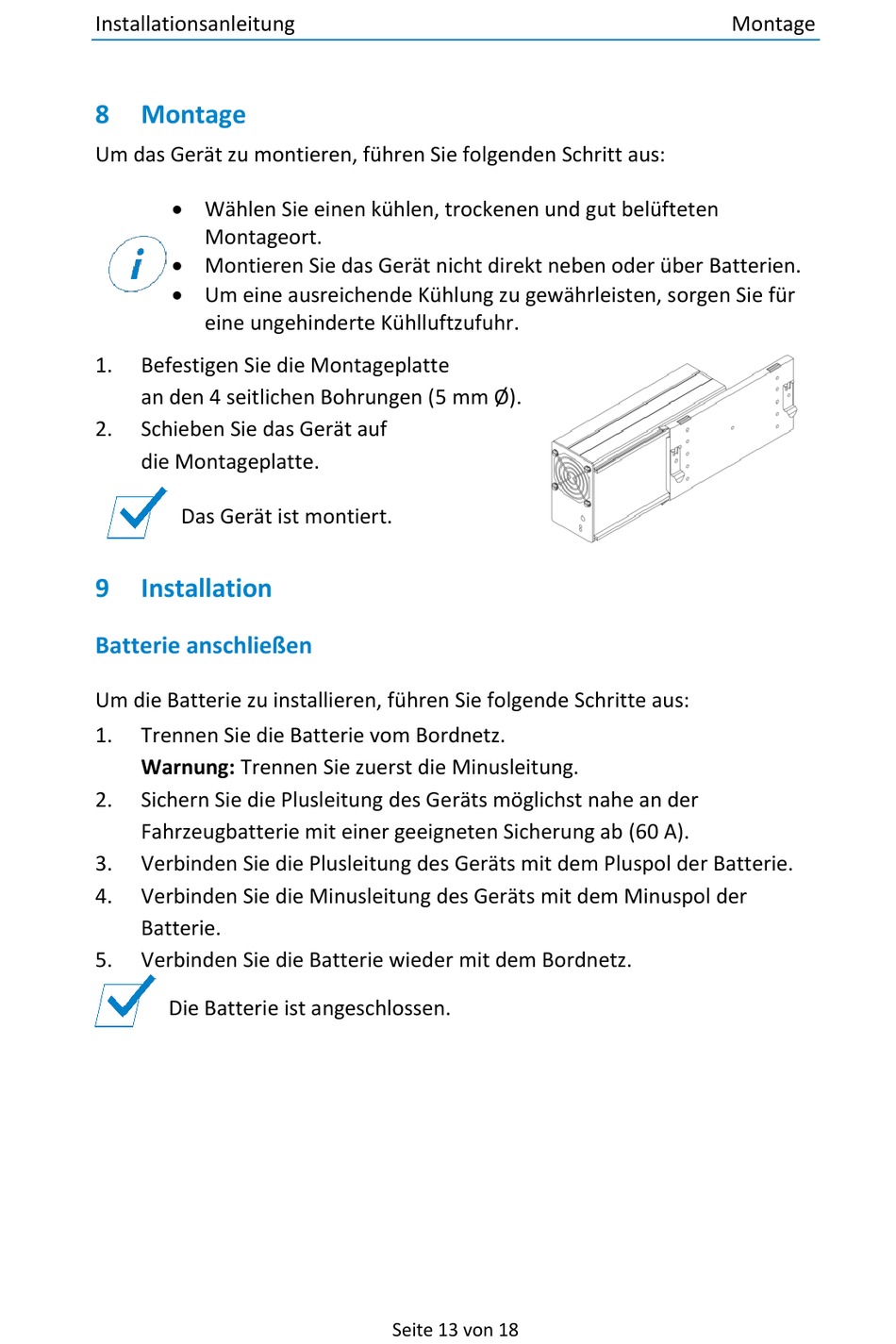

Montage
Um das Gerät zu montieren, führen Sie folgenden Schritt aus:
Wählen Sie einen kühlen, trockenen und gut belüfteten
Montageort.
Montieren Sie das Gerät nicht direkt neben oder über Batterien.
Um eine ausreichende Kühlung zu gewährleisten, sorgen Sie für
eine ungehinderte Kühlluftzufuhr.
1.
Befestigen Sie die Montageplatte
an den 4 seitlichen Bohrungen (5 mm Ø).
2.
Schieben Sie das Gerät auf
die Montageplatte.
Das Gerät ist montiert.
9
Installation
Batterie anschließen
Um die Batterie zu installieren, führen Sie folgende Schritte aus:
1.
Trennen Sie die Batterie vom Bordnetz.
Warnung: Trennen Sie zuerst die Minusleitung.
2.
Sichern Sie die Plusleitung des Geräts möglichst nahe an der
Fahrzeugbatterie mit einer geeigneten Sicherung ab (60 A).
3.
Verbinden Sie die Plusleitung des Geräts mit dem Pluspol der Batterie.
4.
Verbinden Sie die Minusleitung des Geräts mit dem Minuspol der
Batterie.
5.
Verbinden Sie die Batterie wieder mit dem Bordnetz.
Die Batterie ist angeschlossen.
Seite 13 von 18
